Detalhes do produto:
|
| Ambiente de Aplicação: | Interior/Exterior | Instalação: | Qualquer posição |
|---|---|---|---|
| IP avaliado: | IP65 | Modo de controle: | Bobina única |
| Tipo da função: | 5/3 centro fechado | Tensão: | 24VAC |
Introdução:

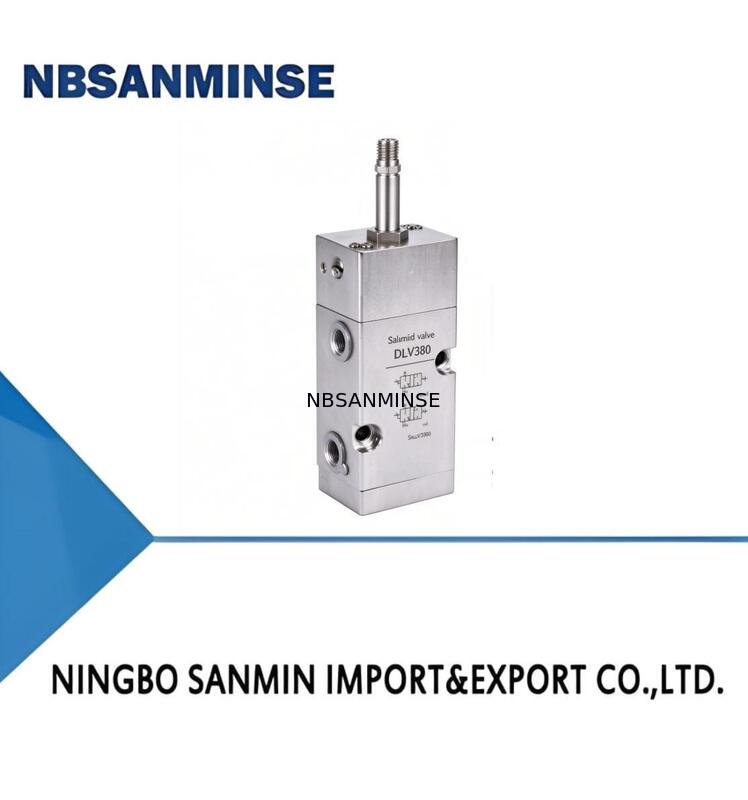

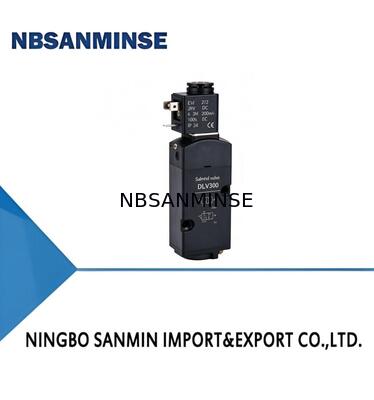

As válvulas solenoides da série LV600 são adequadas para utilização em conjunto com a válvula de controlo pneumática e o atuador do pistão na maior parte da produção de processo.A válvula de solenoide desempenha apenas uma função auxiliar, mas é muito importante. Especialmente na cadeia de produção do processo, a válvula de solenoide desempenha um papel muito importante,como a fonte de gás controla efetivamente o estado de abertura e fechamento da válvula de processoQuando a segurança da produção de processos requer a ação de válvulas, a maioria delas precisa ser controlada por válvulas solenoides.Indústria do gás natural e química e também pode satisfazer os requisitos de aplicação de resposta rápida e vida útil de alta frequência em sistemas de controlo de automação industrial.
Características:
Conformidade com a norma de segurança funcional IEC61508, certificado pela TÜV Nível de integridade de segurança SIL3
Projeto de vedação estática
Direcção livre para o operador do solenoide ou quatro direcções fixas
Operadores manuais disponíveis
Protecção contra explosões Operador não à prova de explosões
Pilota externo/interno disponível
Conexões de portas de rosca e interface NAMUR
Função:
![]()
Especificações técnicas:
| Ponto de referência | Controle electrónico único/controle electrónico duplo |
| Categoria de pilotos | Tipo de piloto |
| MEDIA | Ar/Gás inert |
| Intervalos de temperatura ambiente | -60°C~ 60°C |
| TEMPERATURA do meio | - 60°C~60°C |
| DIFERENCIAL de pressão de funcionamento | 29 a 145 psi ((2,0 a 10 bar) |
| Coeficiente de fluxo | 1.11Cv(1.06Kv) m3/h15.92Kw/m-em1/4" 3.85Cv ((3.30Kv) m3/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv) m3/h15.92Kw/m-em1/4 3.85Cv ((3.30Kv) m3/h55.00Kw/m-in1/2" |
| Construção de válvulas | Estrutura de espuma ou estrutura de chapéu |
| MATERIAL do corpo | Alumínio/aço inoxidável |
| Ambiente de aplicação | Interior/exterior |
| Instalação | Qualquer posição |
| Classificação IP | IP65 |
| A prova de explosão Aprovamentos | Ex db IIC T6Gb Ex mb tb IIIC T80°C |
Operadores de solenoides:
| Classe de isolamento | CONSUMO DE PODER NATURAL em watts | |
| DC WATTS | AC WATTS | |
| (VA) VA HOLDING | ||
| F | 3 a 6,5 W | 2.5~6.5W |
| Voltagem padrão | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBA NFC SC 14NG 5 2 ST * 24VDC
| SERIAS DE PRODUTOS | LV600 | Série LV600 |
| Forma e material do corpo da válvula | PBA | Material de liga de alumínio de tipo piloto |
| PBS | Material de aço inoxidável de tipo piloto | |
| CATEGORIA DE COIL | NFC | Empilhadeira com caixa terminal |
| Modo de controlo | SC | Cobre único |
| DC | De forma dupla | |
| Conexão aérea | 14NG | Tipo de tubo 1/4NPT |
| 14NB | 1/4NPT Tipo Namur | |
| 38NG | Tipo de tubo 3/8NPT | |
| 38NB | 3/8NPT Tipo Namur | |
| 12NG | Tipo de tubo 1/2NPT | |
| 12NB | 1/2NPT Tipo Namur | |
| 14G | Tipo de tubo 1/4G | |
| 14 GB | 1/4G Tipo Namur | |
| 38G | Tipo de tubo 3/8G | |
| 38 GB | 3/8G Tipo Namur | |
| 12G | Tipo de tubo 1/2G | |
| 12 GB | 1/2G Tipo Namur | |
| 12B | 1/2G Tipo Namur | |
| Fios personalizáveis | ||
| Tipo de função | 3 | 3 Posição do porto 2 |
| 5 | 5 Posição do porto 2 | |
| 35P | 5/3 centro de pressão | |
| 35C | 5/3 centro fechado | |
| 35E | 5/3 centro de escape | |
| Operador manual | 1 | Sem manobra manual |
| 2 | Com comando manual | |
| Temperatura | S.T. | (- 20°C a + 60°C) |
| OL | (- 40°C a + 60°C) | |
| Especial | * | Especiais a pedido |
| Voltagem | 24VDC 110VDC 24VAC 220VAC |
Há opções especiais disponíveis no equipamento.
Para mais informações, consulte a ficha de dados do produto.
