Detalhes do produto:
|
| Temperatura: | (-20℃~+60℃) | Nível de potência: | <0,8W |
|---|---|---|---|
| Tipo da função: | 3 Porta 2 Posição | Conexão aérea: | Tipo de tubo 1/4G |
| Instalação: | Qualquer posição | Mídia: | Ar+Gás Interno |
Introdução:

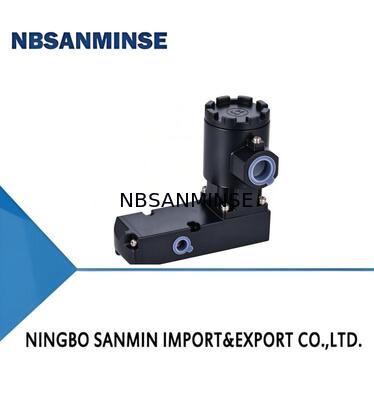

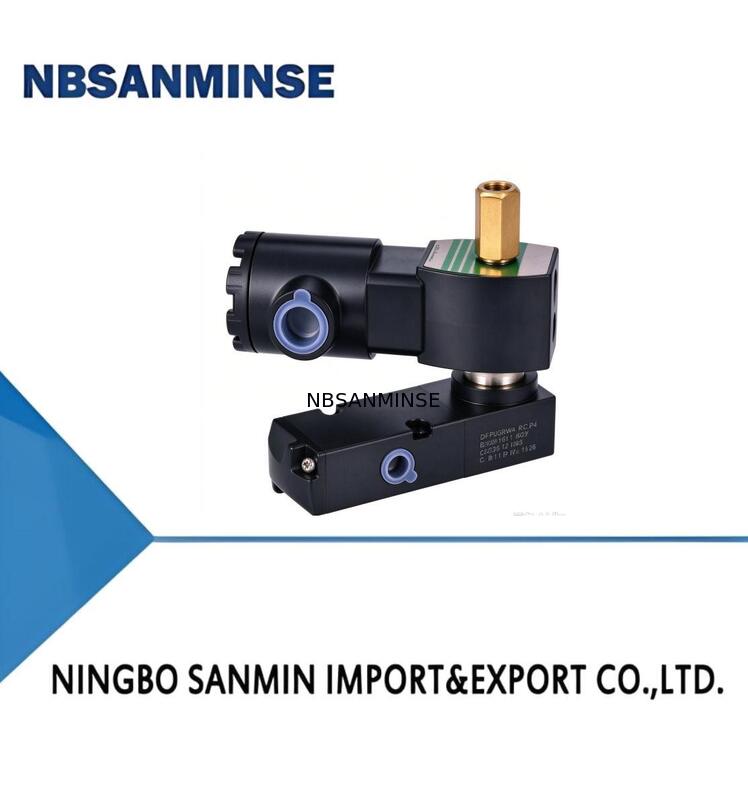

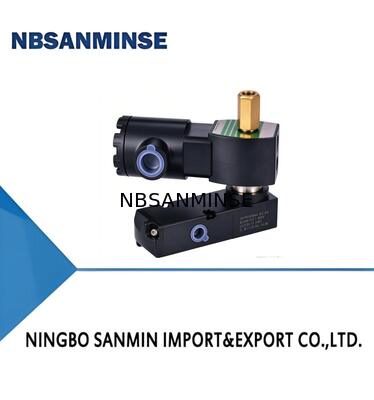

As válvulas solenoides da série LV600 são adequadas para utilização em conjunto com a válvula de controlo pneumática e o atuador do pistão na maior parte da produção de processo.A válvula de solenoide desempenha apenas uma função auxiliar, mas é muito importante. Especialmente na cadeia de produção do processo, a válvula de solenoide desempenha um papel muito importante,como a falha da fonte de gás controla o estado de abertura e fechamento da válvula de processoQuando a segurança da produção de processos requer a ação de válvulas, a maioria delas precisa ser controlada por válvulas solenoides.Indústria do gás natural e química e também pode satisfazer os requisitos de aplicação de resposta rápida e vida útil de alta frequência em sistemas de controlo de automação industrial.
Características:
Conformidade com a norma de segurança funcional IEC61508, certificado pela TÜV Nível de integridade de segurança SIL3
Construções de solenoides simples e duplos
Projeto de vedação estática
Segurança intrínseca bobina
Baixo consumo de energia disponível
Direcção livre para o operador do solenoide ou quatro direcções fixas
Operadores manuais disponíveis
Pilota externo/interno disponível
Conexões de portas de rosca e interface NAMUR
Função:
![]()
Especificações técnicas
| Ponto de referência | Círculo único/Círculo duplo |
| Categoria de pilotos | Tipo de piloto |
| MEDIA | Ar+Gás inerte |
| VANTO DE TEMPERATURA Ambiental Classificada | - 60°C ~ 60°C |
| TEMPERATURA do meio | - 60°C - 60.°C |
| DIFERENCIAL de pressão de funcionamento | 0 a 145 psi ((0 a 10 bar) |
| Coeficiente de fluxo | 1.11Cv(1.06Kv) m3/h15.92Kw/m-em1/4" 3.85Cv ((3.30Kv) m3/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv) m3/h15.92Kw/m-em1/4" 3.85Cv ((3.30Kv) m3/h55.00Kw/m-in1/2" |
| Construção de válvulas | Estrutura da bobina ou estrutura da camisa |
| MATERIAL do corpo | Alumínio/Cobre/Aço inoxidável |
| Ambiente de aplicação | Interior/exterior |
| Instalação | Qualquer posição |
| Classificação IP | IP65 |
| Operador manual | Incluindo por defeito |
Operadores de solenoides
| CONSUMO DE PODER NATURAL em watts | DC WATTS | 0.8W 1.5W 24 V |
LV600 PBA PSFBA SC N 14NG 3 P 2 ST * 24VDC
| SERIAS DE PRODUTOS | LV600 | Série LV600 |
| Forma e material do corpo da válvula | PBA | Material de liga de alumínio de tipo piloto |
| PBS | Material de aço inoxidável de tipo piloto | |
| CATEGORIA DE COIL | PSFBA | Caixa de junção de liga de alumínio com vedação de colagem |
| PSFBS | Caixa de junção de aço inoxidável com vedação de fundição | |
| FBA | Liga de alumínio à prova de explosão | |
| FBS | Aço inoxidável à prova de explosão | |
| Modo de controlo | SC | Controle elétrico único |
| DC | Controle elétrico duplo | |
| Interface elétrica | N | 1/2NPT 1/2NPT |
| G | 1/2g 1/2g | |
| M | M20 x 1,5 M20 x 1.5 | |
| Conexão aérea | 14NG | Tipo de tubo 1/4NPT |
| 14NB | 1/4NPT Tipo Namur | |
| 38NG | Tipo de tubo 3/8NPT | |
| 38NB | 3/8NPT Tipo Namur | |
| 12NG | Tipo de tubo 1/2NPT | |
| 12NB | 1/2NPT Tipo Namur | |
| 14G | Tipo de tubo 1/4G | |
| 14 GB | 1/4G Tipo Namur | |
| 38G | Tipo de tubo 3/8G | |
| 38 GB | 3/8G Tipo Namur | |
| 12G | Tipo de tubo 1/2G | |
| 12 GB | 1/2G Tipo Namur | |
| Tipo de função | 3 | 3 Posição do porto 2 |
| 5 | 5 Posição do porto 2 | |
| 35P | 5/3 centro de pressão | |
| 35C | 5/3 centro fechado | |
| 35E | 5/3 Centro de escape | |
| Nível de potência | P | < 0,8 W |
| LP | 3W | |
| Operador manual | 1 | Não há operação manual |
| 2 | Com comando manual | |
| Temperatura | S.T. | (-20°C~+60°C) |
| OL | (- 40°C a + 60°C) | |
| Especial | * | Especiais a pedido |
| Voltagem | 24VDC |
Há opções especiais disponíveis no equipamento.
Para mais informações, consulte a ficha de dados do produto.
