Detalhes do produto:
|
| Mídia: | gás | Instalação: | Qualquer posição |
|---|---|---|---|
| IP avaliado: | IP66 | Modo de controle: | Controle elétrico único |
| Conexão aérea: | Tipo de tubo 1/2G | Nível de potência: | 3.5W |
Introdução:

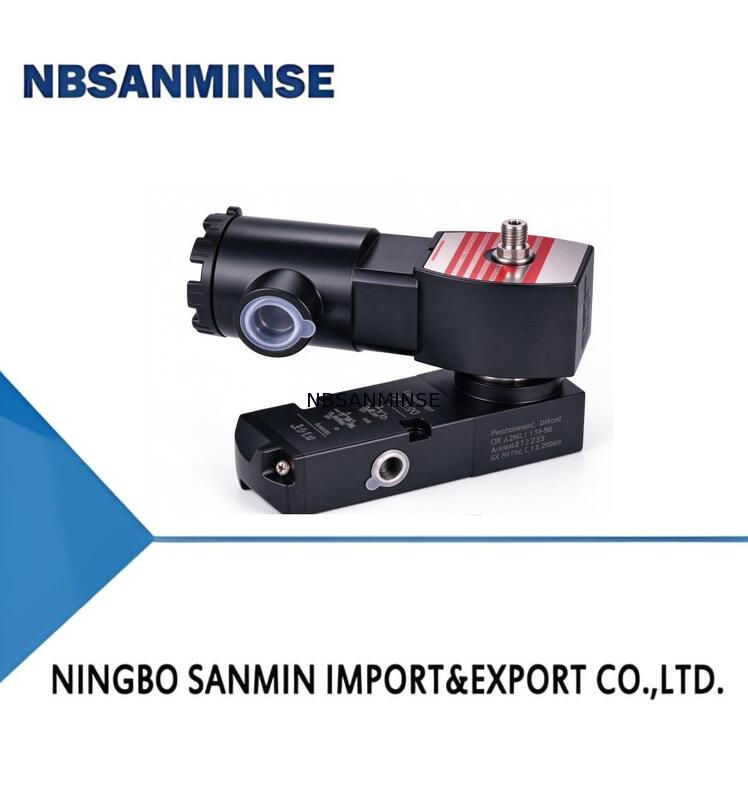

As válvulas solenoides da série LV600 são adequadas para utilização em conjunto com a válvula de controlo pneumática e o atuador do pistão na maior parte da produção de processo.A válvula de solenoide desempenha apenas uma função auxiliar, mas é muito importante. Especialmente na cadeia de produção do processo, a válvula de solenoide desempenha um papel muito importante,como a falha da fonte de gás controla o estado de abertura e fechamento da válvula de processoQuando a segurança da produção de processos requer a ação de válvulas, a maioria delas precisa ser controlada por válvulas solenoides.Indústria do gás natural e química e também pode satisfazer os requisitos de aplicação de resposta rápida e vida útil de alta frequência em sistemas de controlo de automação industrial.
Características:
Conformidade com a norma de segurança funcional IEC61508, certificado pela TÜV Nível de integridade de segurança SIL3
Construções de solenoides simples e duplos
Projeto de vedação estática
Segurança intrínseca bobina
Baixo consumo de energia disponível
Direcção livre para o operador do solenoide ou quatro direcções fixas
Operadores manuais disponíveis
Pilota externo/interno disponível
Conexões de portas de rosca e interface NAMUR
Função:
![]()
![]()
Especificações técnicas
| Ponto de referência | Círculo único/Círculo duplo |
| Categoria de pilotos | Piloto interno/externo |
| MEDIA | Gás |
| Intervalos de temperatura ambiente | - 60°C~ + 60°C |
| TEMPERATURA do meio | - 60°C~ + 60°C |
| DIFERENCIAL de pressão de funcionamento | 29 a 145 psi ((2,0 a 10 bar) |
| Coeficiente de fluxo | 1.11Cv ((1.06m3/h, 592K/min) -1/4" 3.85Cv(3,30m3/h,555.00K/min) - 1/2" |
| Construção de válvulas | Estrutura da bobina ou estrutura da jaqueta |
| MATERIAL do corpo | Alumínio/aço inoxidável |
| Ambiente de aplicação | Interior/exterior |
| Instalação | Qualquer posição |
| Classificação IP | IP66 |
| Proba de explosão e aprovações | Ex db IC T6 Gb Ex m tb ⅢIC T80°C |
Operadores de solenoides:
| Classe de isolamento | CONSUMO DE PODER NATURAL em watts | |
| DC WATTS | AC WATTS | |
| (VA) VA HOLDING | ||
| H | 10,8 a 6,5 W | 1.8~4W |
| Voltagem padrão | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBA PSFCA SC N 14NG 3 P 1 ST • 24VDC
| SERIAS DE PRODUTOS | DLV600 | LV600 |
| Forma e material do corpo da válvula | PBA | Material de liga de alumínio de tipo piloto |
| PBS | Material de aço inoxidável de tipo piloto | |
| CATEGORIA DE COIL | PSFCA | Caixa de ligação de alumínio com vedação de colagem |
| PSFCS | Caixa de junção de aço inoxidável com vedação de fundição | |
| Modo de controlo | sc | Controle elétrico único |
| DC | Controle elétrico duplo | |
| Interface elétrica | N | 1/2 "NPT |
| G | 1/2 ̊G | |
| 14NG | M20*1.5 | |
| Conexão aérea | 14NG | Tipo de tubos NPT de 1/4" |
| 14NN | 1/4"NPT Tipo Namur | |
| 38NG | 3/8" Tipo de tubos NPT | |
| 38NN | 3/8"NPT Tipo Namur | |
| 12NG | Tipo de tubo 1/2"NPT | |
| 12NN | 1/2"NPT Tipo Namur | |
| 14 GB | Tipo de tubo 1/4G | |
| 14 GB | 1/4G Tipo Namur | |
| 38 GB | Tipo de tubo 3/8G | |
| 38 GB | 3/8G Tipo Namur | |
| 12 GB | Tipo de tubo 1/2G | |
| 12 GB | 1/2G Tipo Namur | |
| Tipo de função | 3 | 3 Posição do porto 2 |
| 5 | 5 Posição do porto 2 | |
| 35 | 5/3 centro de pressão | |
| 35E | 5/3 centro de escape | |
| 35C | 5/3 centro fechado | |
| Nível de potência | P | 3.5W |
| LP | 3W | |
| Operador manual | 1 | Não há operação manual |
| 2 | Com comando manual | |
| Temperatura | S.T. | [-20°°C~ + 60°C][-20°C~ + 60°°C] |
| OL | [-40°C~ + 60°°C]I-40°C~ + 60°°C] | |
| Especial | * | Especiais a pedido |
| Voltagem | 24VDC 110VDC 24VAC 220VAC |
Há opções especiais disponíveis no equipamento.
Para mais informações, consulte a ficha de dados do produto.
