Detalhes do produto:
|
| Fluido: | Ar | Ação: | Dupla ação |
|---|---|---|---|
| Tamanho da porta da tubulação: | M5 × 0,8 | Pressão Mínima: | 0,15mpa / 0,06mpa / 0,05mpa |
| Velocidade do pistão: | 50 a 500 mm / s | Lubrificação: | Não - lubrificante |
| Destacar: | Cilindros do ar de SMC,cilindro pneumático guiado |
||

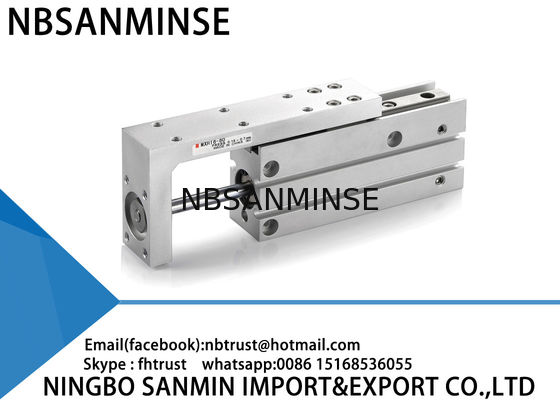

Cilindro Pneumático Deslizante MXH Alta Confiabilidade 0.15MPa / 0.06MPa Pressão Mínima
1: Vários estilos para cada produto e série completa de produtos pneumáticos.
2: Grande estoque para envio rápido.
3: Alta qualidade com preço competitivo.
4: Pedido de amostra e pedido de pequena quantidade são aceitáveis.
5: Personalizar de acordo com seu pedido especial.
6: Fornecer informações gratuitas sobre produtos.
7: Qualidade confiável garantida e serviço pós-venda ativo
8: Garantia de qualidade de um ano
9: Suporte técnico via ina@pneuhydr.com
Especificações
| Tamanho do furo (mm) | 6 | 10 | 16 | 20 |
| Fluido | Ar | |||
| Ação | Dupla Ação | |||
| Tamanho da porta de tubulação | M5×0.8 | |||
| Pressão mínima de operação | 0.15MPa | 0.06MPa | 0.05MPa | |
| Pressão máxima de operação | 0.7MPa | |||
| Pressão de prova | 1.05MPa | |||
| Temperatura ambiente e do fluido |
Sem chave automática: -10 a 70℃ (Sem congelamento) Com chave automática: -10 a 60℃ (Sem congelamento) |
|||
| Velocidade do pistão | 50 a 500 mm/s | |||
| Energia cinética permitida (J) | 0.0125 | 0.025 | 0.05 | 0.1 |
| Lubrificação | Não lubrificado | |||
| Amortecimento | Batente de borracha em ambas as extremidades | |||
| Tolerância do comprimento do curso |
+1.0 0 |
|||
Curso Padrão
| Tamanho do furo (mm) | Curso padrão (mm) |
| 6,10,16,20 | 5,10,15,20,25,30,40,50,60 |
Nota) Cursos intermediários estão disponíveis com o modelo "Feito sob encomenda" (-XC19).
Saída Teórica
(N)
|
Tamanho do furo (mm) |
Tamanho da haste (mm) |
Direção de operação |
Área do pistão (mm²) |
Pressão de operação (MPa) | ||
| 0.3 | 0.5 | 0.7 | ||||
| 6 | 3 | SAIR | 28 | 8 | 14 | 19 |
| ENTRAR | 21 | 6 | 10 | 14 | ||
| 10 | 4 | SAIR | 78 | 23 | 39 | 55 |
| ENTRAR | 66 | 19 | 33 | 46 | ||
| 16 | 6 | SAIR | 201 | 60 | 101 | 141 |
| ENTRAR | 172 | 51 | 86 | 121 | ||
| 20 | 8 | SAIR | 314 | 94 | 157 | 220 |
| ENTRAR | 264 | 79 | 132 | 185 | ||
Peso
(g)
| Modelo | Curso (mm) | ||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | |
| MXH6 | 61 | 66 | 75 | 80 | 88 | 93 | 107 | 120 | 134 |
| MXH10 | 104 | 112 | 125 | 133 | 146 | 153 | 174 | 195 | 216 |
| MXH16 | 194 | 204 | 222 | 232 | 250 | 260 | 288 | 316 | 343 |
| MXH20 | 352 | 369 | 400 | 417 | 448 | 466 | 514 | 562 | 610 |
![]()
![]()
Nossos produtos são de alta qualidade com garantia de 12 meses e suporte ao pagamento do PayPal.
P: Você poderia oferecer as amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo e venda decilindro de ar, tratamento de fonte de ar, válvula solenoide,válvula de ar,válvula motorizada, Válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexão, manômetro etc.
P:Quais tipos de produtos você pode fabricar?
R: Podemos fabricar muitos tipos de aço inoxidável, latão, alumínioprocessamento de materiais.como altapressão Válvula / válvula solenoide / válvula elétrica válvula /válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.
P: O produto pode ser feito com nosso logotipo e marca?
R: Sim, claro, podemos fazer. somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização, se for possível.
P: Você pode fornecer produtos pneumáticos e hidráulicos originais de marcas famosas e instrumentos?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P: Há alguma garantia disponível?
R: Sim, normalmente os produtos têm garantia de qualidade de um ano.
P: O conector está em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?
R: A rosca G é cilíndrica e não se auto-vedante, exigindo gaxetas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação.
Rosca G é um tubo reto cilíndrico usado para conexões não vedadas; Rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte.
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenoide?
R: Tensão e Hz incorretos, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola,ambiente quente, vibração pesada, etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
| Ponto de Foco | Contramedidas para Ambiente de Alta Temperatura | Contramedidas para Ambiente de Frio Extremo |
| Vedações | Fluororubber, PTFE | Borracha nitrílica de baixa temperatura, borracha de silicone, poliuretano |
| Lubrificação | Graxa sintética de alta temperatura (baixa volatilidade) | Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
| Tratamento do Fornecimento de Ar | Fortalecer o resfriamento, remoção eficiente de água | Secagem de ponto de orvalho ultrabaixo (tipo refrigeração + adsorção), aquecimento |
| Componentes Metálicos | Reservar folga de expansão | Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido à contração a frio |
| Componentes de Controle | Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia | Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
| Instalação | Manter afastado de fontes de calor, adicionar placas de isolamento térmico | Evitar exposição a vento e neve, cobrir com materiais de isolamento térmico |
