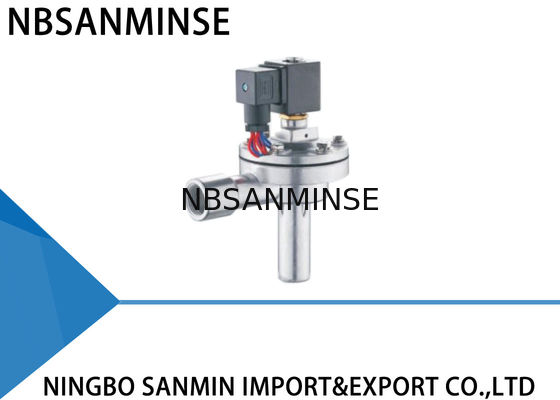

Tipo pneumático 220VAC do ângulo direito da válvula do pulso da série de QG-Z-20A/tipo de 24VDC/110VAC GOYEN

Válvula de Pulso Pneumática Série QG-Z-20A Tipo Ângulo Reto 220VAC / 24VDC / 110VAC Tipo GOYEN

Parâmetro Técnico

Corpo: Fundido em ADC12

Armadura: Aço inoxidável 430 FR

Diafragma: Nitrila ou Viton

Mola: Aço inoxidável 321

Fixadores: Aço inoxidável 302

Membranas de boa qualidade devem ser selecionadas e usadas para todas as válvulas, com cada peça verificada em cada procedimento de fabricação, e colocadas na linha de montagem em conformidade com todos os procedimentos. Cada válvula acabada passará pelo teste de sopro elétrico.

Durante a instalação e comissionamento

Fenômenos de Falha

1. As válvulas não abrem completamente, mas a parte principal age.

2. Algumas válvulas não funcionam, mas as outras estão normais.

3. As válvulas não fecham completamente. Há vazamento. Não há como estabelecer uma cúpula de gás.

4. Algumas válvulas não fecham. Há vazamento.

5. O fechamento de uma válvula é lento.

1. Há sujeira ou detritos no diafragma, a parte principal está danificada. O núcleo de ferro móvel está bloqueado.

1. Verifique a pressão da cúpula de gás para ver se está muito baixa.

2. Verifique a conexão da bobina da válvula e a bobina

3 (1). Válvula Y. Algumas válvulas para a mesma cúpula de gás estão vazando, causando vazamento em todas as válvulas.

3 (2). Válvula Z. A entrada da válvula e o bocal de sopro estão instalados invertidos.

4. Há sujeira ou detritos no diafragma, o que está bloqueando o núcleo de ferro móvel.

5. O orifício do diafragma está bloqueado.

1. Limpe o diafragma e verifique se a peça do diafragma está completa. Verifique o núcleo de ferro móvel e o bloqueio de ar. Substitua os acessórios, se necessário.

1. Verifique o vazamento

2. Substitua os acessórios

3 (1). Verifique o vazamento

3 (2). Reinstale

4. Limpe o diafragma e verifique se o diafragma está completo. Verifique o núcleo de ferro móvel e o bloqueio de ar.

5. Desobstrua o orifício do diafragma

Durante o período de uso

Fenômenos de Falha

1. Algumas válvulas estão vazando. O diafragma não fecha bem e a válvula está sempre um pouco aberta.

2. Bobina quente e queimada.

3. Há tensão, mas a válvula não opera.

4. A temperatura ambiente está abaixo de -20℃. A válvula está vazando e não abre.

Possível Razão

1. Há sujeira ou detritos no diafragma, a parte principal está danificada. O núcleo de ferro móvel está bloqueado.

2. Ficou ligada por muito tempo.

3. Diafragma danificado e orifício bloqueado.

4. Temperatura ambiente muito baixa e há gelo na válvula.

Solução de Problemas

1. Limpe o diafragma e verifique se a peça do diafragma está completa. Verifique o núcleo de ferro móvel e o bloqueio de ar. Substitua os acessórios, se necessário.

2. Verifique a condição de trabalho do sistema de controle.

3. Substitua os acessórios a tempo.

4. Preste atenção ao isolamento e à manutenção de temperaturas adequadas.

P: Vocês poderiam oferecer amostras grátis?

R: Sim,

mas depende dos produtos, por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055 P: Qual é o seu escopo de negócios?

R: Nosso escopo de negócios é

serviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenoide,válvula de ar,válvula motorizada,Válvula de latão, válvula hidráulica, cilindro hidráulico,conexão de ar e óleo , manômetroetc.P:Que tipos de produtos vocês podem fabricar?

R: Podemos fabricar muitos tipos de aço inoxidável,latão, alumínio

processamento de materiais.como alta pressãoVálvula / válvula solenoide / válvula elétrica /válvula de água/válvula pneumática /cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?R: Sim, claro, podemos fazer. Somos fornecedores OEM há anos e profissionais em fazer. Mas você precisa nos dar a autorização, se for possível.P: Vocês podem fornecer produtos originais de marcas pneumáticas e hidráulicas famosas?

R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.

P:

Há garantia disponível?

R: Sim, normalmente os produtos têm um ano de garantia de qualidade.

Contramedidas para Ambiente de Alta Temperatura R:

A rosca G é cilíndrica e não se auto-sela, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação

A rosca G é um tubo reto cilíndrico usado para conexões não seladas; a rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte

P: Como converter unidades de pressão: MPa, bar, psi, kg/cm²? R: 1MPa=10bar≈145psi≈10kg

P: O que geralmente causa a queima de bobinas de válvulas solenoides?

R: Tensão e frequência incorretas, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola,

ambiente

quente, vibração pesada, etc.

P:O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? Ponto de Foco

Contramedidas para Ambiente de Alta Temperatura Contramedidas para Ambiente de Frio Extremo
