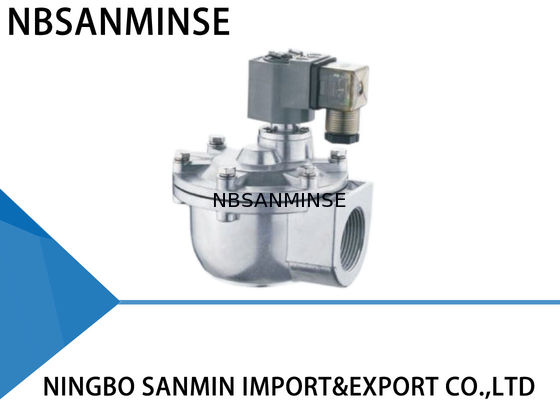

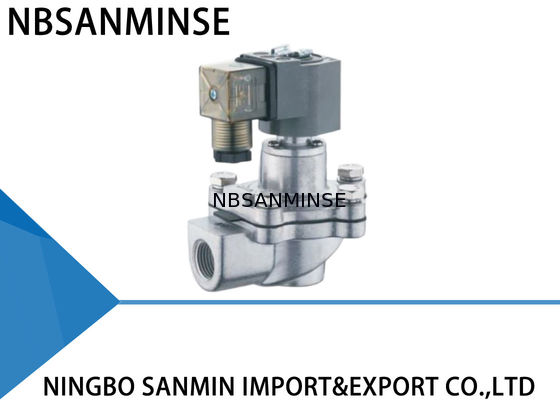

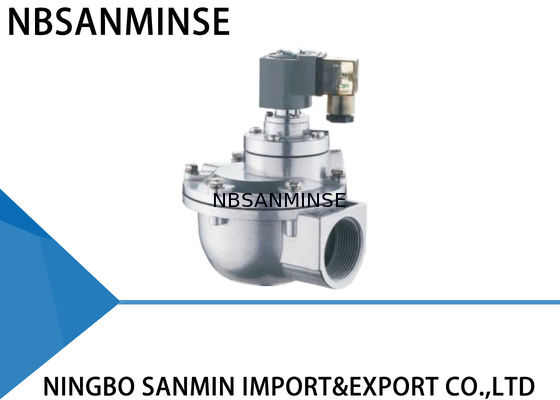

Válvula de fluxo de pulso de diafragma de nitrilo X / Viton IP65 Umidade relativa ≤ 85% Tipo GOYEN

Válvula de Fluxo de Pulso com Diafragma de Nitrilo / Viton IP65 Umidade Relativa ≤ 85 %  Tipo GOYEN

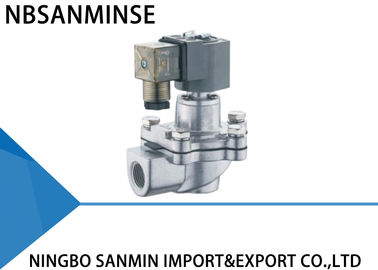

Tipo Similar GOYEN

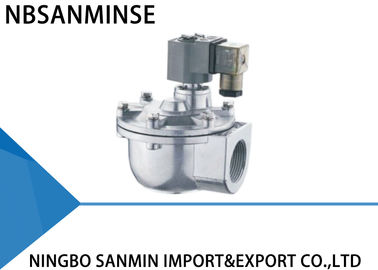

Tipo de ângulo reto

A válvula de pulso é composta por cabeça piloto, diafragma e corpo de alumínio da válvula. A área da câmara traseira do diafragma é maior que a frontal. O diafragma é mantido na posição fechada devido ao efeito da grande pressão.

O controlador de pulso elétrico envia sinais de entrada para que a armadura eletromagnética atraia a barra móvel. Desobstrua o orifício de equilíbrio para liberar o gás de pressão na câmara traseira do diafragma rapidamente; o gás de pressão na câmara frontal sustenta o diafragma para abrir a passagem e a válvula inicia a limpeza.

O sinal de pulso desaparece e a mola da armadura funciona imediatamente para retomar a barra móvel, de modo a fechar o orifício de equilíbrio. O gás de pressão na câmara traseira do diafragma e a mola trabalham juntos para fechar a passagem e a válvula para a limpeza.

O orifício de amortecimento no diafragma funciona para amortecer o fluxo de ar quando a barra móvel da armadura se mantém para equilibrar e para transitar o ar para a câmara traseira assim que o orifício de equilíbrio é fechado para fechar a passagem e parar a limpeza.

Parâmetro Técnico

Construção do material

Falha comum e solução de problemas

Durante a instalação e comissionamento:

Fenômenos de falha

1. As válvulas não podem ser todas abertas, mas a parte principal age.

2. Algumas válvulas não funcionam, mas as outras são normais.

3. As válvulas não podem ser todas fechadas. Há vazamento. Não há como estabelecer uma cúpula de gás.

4. Algumas válvulas não podem ser fechadas. Há vazamento.

5. Uma válvula fechando lentamente.

Possível razão

1. Verifique a pressão da cúpula de gás para ver se está muito baixa.

2. Verifique a conexão da bobina da válvula e a bobina

3 (1). Válvula Y. Algumas válvulas para a mesma cúpula de gás estão vazando, causando vazamento para todas as válvulas.

3 (2). Válvula Z. A entrada da válvula e o bico de sopro estão instalados ao contrário.

4. Há sujeira ou detritos na membrana, está bloqueando o núcleo de ferro em movimento.

5. O orifício da membrana está bloqueado.

Solução de problemas

1. Verifique o vazamento

2. Substitua os acessórios

3 (1). Verifique o vazamento

3 (2). Reinstale

4. Limpe a membrana e verifique se a membrana está completa. Verifique o núcleo de ferro em movimento e a trava de ar.

5. Dragar o orifício da membrana

Durante o período de uso

Fenômenos de falha

1. Algumas válvulas estão vazando. A membrana não pode fechar firmemente e a válvula está sempre aberta um

pouco.

2. A bobina está quente e queimada.

3. A tensão existe, mas a válvula não opera.

4. A temperatura ambiente está abaixo de -20℃. A válvula está vazando e não pode abrir.

Possível razão

1. Há sujeira ou detritos na membrana, a parte principal está danificada. O núcleo de ferro em movimento está bloqueado.

2. Foi ligado por muito tempo.

3. A membrana está danificada e o orifício está bloqueado.

4. A temperatura ambiente está muito baixa e há gelo na válvula.

Solução de problemas

1. Limpe a membrana e verifique se a peça da membrana está completa. Verifique o núcleo de ferro em movimento e a trava de ar. Substitua os acessórios, se necessário.

2. Verifique a condição de trabalho do sistema de controle.

3. Substitua os acessórios a tempo.

4. Preste atenção ao isolamento e mantenha as temperaturas adequadas.
