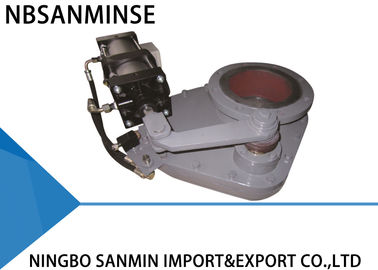

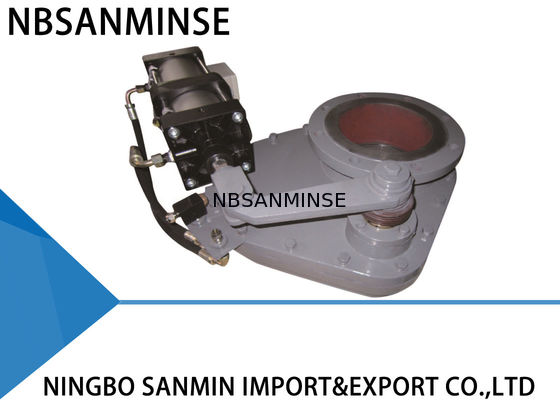

Válvula de disco rotativo SMDF-DNB, válvula de controlo de balanço de placa dupla Pressão 1,0 MPa
Informações sobre a produção
A válvula de disco giratório emprega uma estrutura de par de atrito de cerâmica ou metal duro, o que a torna mais abrasiva e com melhor aderência.Além disso...Todas estas características tornam a válvula de disco giratório durável.
Princípio de funcionamento
O actuador move o tronco e o braço de alavanca a um quarto de volta, o que move o disco.Toda a superfície de vedação do disco está constantemente em contacto com o assento ou a almofada através da força exercida por molas enroladas Estas molas permitem que o disco se mova verticalmente.Isto compensa a expansão e contracção térmicas dos componentes das válvulas, superando também o efeito de qualquer contrapressão para a qual foram concebidas e entre as superfícies de vedação.As diferenças nas forças de atrito entre o disco tangencial e o assento fazem com que o disco gire no seu assento enquanto as válvulas ciclam, cortando e limpando qualquer material de processo que possa acumular-se.Todas estas características tornam a válvula do disco rotativo durável.Dará suporte confiável ao seu sistema.
Aplicações
A válvula de disco giratório pode ser usada no sistema de transporte de cinzas em usinas de energia térmica.Fabrica de produtos químicos e outros campos que necessitam de transportar cinzas cáusticas ou abrasivas .
Parâmetros técnicos
Pressão máxima de funcionamento: 1,0 MPA
Pressão máxima de ensaio: 1,5 MPA
Temperatura de funcionamento: ≤ 200°C
Pressão de ensaio de vazamento: 1,1 MPA
Instalação
1Antes da instalação, leia atentamente este manual e verifique a condição do atuador pneumático.
2Assegurar que a dimensão da flange, a pressão máxima de funcionamento e o diâmetro nominal interno cumprem os requisitos.
3. Não ajuste os parafusos e porcas. E certifique-se de que o centro de duas tubulações e o centro da válvula são coaxial. A superfície da flange deve ser lisa e manter-se horizontal sem inclinação relativamente grande,Para garantir que a válvula possa se fechar e funcionar bem.Além disso, os parafusos devem ser fixados simetricamente.
4Após a instalação, bombear ar para as duas tomadas de ar do atuador pneumático, e certifique-se de que a placa da válvula funciona corretamente.
5Se o interruptor de controlo estiver instalado, certifique-se de que os seus parâmetros podem atender à fonte de alimentação externa e de que pode funcionar adequadamente em condições de total abertura ou total fechamento.
Método de resolução de problemas
| Problemas |
Causa |
Método de resolução de problemas |
| Fugas |
Corpo estranho |
Remover corpo estranho |
| O lavador de selos não é válido. |
Substitua a lavadora de vedação |
| Abrasão do núcleo da válvula |
Substituição do núcleo da válvula |
| A válvula não se abre nem fecha. |
Peças giratórias tornam-se flexíveis ou inválidas |
Ajustar ou substituir as partes relativas |
| Pressão insuficiente ou vazamento |
Verificação e reparação de linhas de abastecimento de ar |
| Os componentes pneumáticos envelhecem ou ficam inválidos |
Substituição dos componentes pneumáticos relativos |
Dimensão e contorno da instalação
| DN. |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Principais componentes e materiais
| - Não, não. |
Ponto |
Materiais |
- Não, não. |
Ponto |
Materiais |
| 1 |
Corpo superior da válvula |
Ferro fundido dúctil |
5 |
Sob o corpo da válvula |
Ferro fundido dúctil |
| 2 |
Anel de foca |
De aço inoxidável |
6 |
Eje rotativo |
45# Aço |
| 3 |
Placa de válvula |
De aço inoxidável |
7 |
Braço rotativo |
Ferro fundido dúctil |
| 4 |
Braço de balanço |
Ferro fundido dúctil |
8 |
Acionador pneumático |
Alumínio |
P: Pode oferecer as amostras grátis?
A: Sim, Mas depende dos produtos, Por favor, contacte-nos. Ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu âmbito de negócios?
A: O nosso âmbito de actividade éServiço de peças de automação para exportadores com recipiente completo e vendacilindro de ar, tratamento de fontes de ar, válvula solenoide,válvula de ar,válvula motorizadora,válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleode adaptação, manômetroetc.
P:WQue tipos de produtos pode fazer?
R: Podemos fazer muitos tipos de aço inoxidável, Latão, alumínioprocessamento de materiais.como altapressão Válvula / válvula solenoide / válvula elétricaválvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.
P: O produto pode ser feito com o nosso logotipo e marca?
R: Sim, claro que podemos fazer. Somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização se for possível.
P: Pode fornecer produtos de marca de instrumentos pneumáticos e hidráulicos famosos originais?
R: Sim, podemos fornecer como Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
P: Há garantia disponível?
R: Sim, normalmente os produtos são de um ano de garantia de qualidade.
P: O conector está no sistema britânico ou métrico? Qual a diferença entre PT, NPT e fios G?
A: O fio G é cilíndrico e não se sela, exigindo juntas adicionais para evitar vazamentos.e os fios internos e externos tornam-se cada vez mais apertados quando apertadosA vedação é obtida através da deformação dos fios, e o selante ou fita é geralmente utilizado em conjunto para melhorar o efeito de vedação.
O fio G é um tubo cilíndrico recto utilizado para ligações não fechadas; o fio PT é um tubo cônico que depende da deformação e vedação do próprio fio;NPT é também um tubo cônico com um ângulo de perfil do dente de 60 graus, utilizado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: O que causa normalmente o esgotamento das bobinas de válvulas solenoides?
A: Voltagem e hz incorretos, comutação frequente, cabeça do piloto a entrar no líquido, problema do núcleo da válvula e da mola,ambiente Quente, vibrações fortes, etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
| Ponto de foco |
Contramedidas para o ambiente de alta temperatura |
Contramedidas em ambientes extremamente frios |
| Sementes |
Fluoroblast, PTFE |
Nitril de baixa temperatura, borracha de silicone, poliuretano |
| Lubrificação |
Gordura sintética de alta temperatura (baixa volatilidade) |
Gordura de baixa temperatura (baixo ponto de cozimento, baixa viscosidade) |
| Tratamento do ar |
Reforçar o arrefecimento, remoção eficiente da água |
Secagem com ponto de orvalho ultra baixo (tipo de refrigeração + adsorção), rastreamento térmico |
| Componentes metálicos |
Autorização de expansão de reservas |
Selecionar materiais com resistência a baixas temperaturas, evitar fugas devido ao encolhimento a frio |
| Componentes de controlo |
Círculos de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar a condensação a frio |
| Instalação |
Manter longe de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição ao vento e à neve, envolver com materiais de isolamento térmico |
