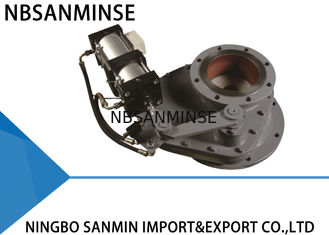

Válvula de Disco Duplo de Alto Desempenho Temperatura ≤ 200℃ SMDF-DNA-J

Informações de produção

. A válvula de disco rotativo emprega uma estrutura de par de atrito de cerâmica ou metal duro, o que a torna mais abrasiva e com melhor estanqueidade. Ela só precisa de uma pequena carga inicial devido à estrutura única. Além disso, as cinzas dificilmente se acumulam no corpo da válvula pela mesma razão. Todos esses recursos tornam a válvula de disco rotativo durável.

Princípio de Operação

Aplicações

. A válvula de disco rotativo pode ser usada em sistemas de transporte de cinzas em usinas termelétricas. Ela também pode ser aplicada em minas, cimenteiras, fábricas de cal, plantas metalúrgicas, fábricas de produtos químicos e outros campos que precisam transportar cinzas cáusticas ou abrasivas.

Parâmetros Técnicos

. Pressão máxima de operação: 1,0 MPA

. Pressão máxima de teste: 1,5 MPA

. Temperatura de operação: ≤ 200℃

. Pressão de teste de vazamento: 1,1 MPA

Instalação

1. Antes da instalação, leia este manual com atenção e verifique a condição do atuador pneumático.

2. Certifique-se de que a dimensão do flange, a pressão máxima de operação e o diâmetro nominal interno atendam aos requisitos.

3. Não ajuste os parafusos e porcas. E certifique-se de que o centro dos dois tubos e o centro da válvula sejam coaxiais. A superfície do flange deve ser lisa e manter-se horizontal sem inclinação relativamente grande, para garantir que a válvula possa ser fixada e funcionar bem. Além disso, os parafusos devem ser fixados simetricamente.

4. Após a instalação, bombeie ar para as duas entradas de ar do atuador pneumático e certifique-se de que a placa da válvula funcione corretamente.

5. Se o interruptor de controle for instalado, certifique-se de que seus parâmetros possam atender à fonte de alimentação externa e que ele possa funcionar corretamente em totalmente aberto ou totalmente fechado.

Método de solução de problemas

Dimensão de instalação e contorno
