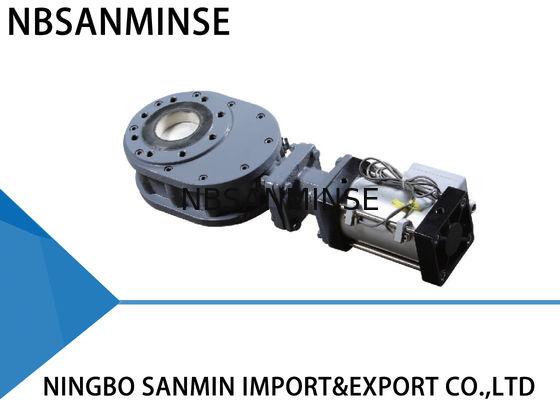

Válvula de disco dobro da tomada, certificação dobro da válvula de porta ISO9001 do disco





---

Desempenho principal



A válvula modelo do dobro-disco de WZ644-10Q usa um dobro - a selagem do disco e as superfícies de selagem são feitas da liga desgaste-resistente ou cerâmico. O selo é 100% hermético e a válvula consegue uma vida útil longa, particularmente nas aplicações. Consequentemente, a confiança de sistema total é aumentada dramaticamente.



Desempenho de funcionamento



Quando o ar é introduzido no porto superior do cilindro, a haste de pistão abaixa o dobro-disco e a válvula é fechada. Quando o ar é introduzido no porto mais baixo do cilindro, a haste de pistão levanta o dobro-disco e a válvula é aberta. Mola de compressão que está sendo colocada entre os discos e o anel do selo, forças os discos os discos contra o anel do selo, e igualmente permitem o movimento vertical dos discos, que as ajudas para compensar a expansão térmica e a contração das peças e para assegurar um selo hermético sob todas as circunstâncias. Ao atuar a válvula, o dobro-disco gerencie para dobrar e lustrar as superfícies de selagem. Quando o produto corre através da válvula, todo o material que incorpora a câmara interna está removido pela ação de fluxo do redemoinho. Daqui, a válvula é auto-limpeza. A remoção adicional do ar pode ser fornecida para assegurar o desempenho do limpo-em-lugar. Todas estas características garantem um lofe longo do serviço para a válvula e aumentam a confiança de seu sistema.



Aplicações



Alguns poeira, pó, e produtos granulados nas fábricas a carvão, nas fundições, no ferro e nas indústrias de aço de plantas, farmacêuticas e químicas.



Parâmetros técnicos



Pressão defuncionamento: 1.0MPa



Pressão de teste máxima: 1.5MPa



Temperatura de funcionamento: <200℃



Pressão do teste de impermeabilidade: 1.1MPa





A instalação e aplicação



1. Antes da instalação, certifique-se que o atuador pneumático é livre de todos os defeitos como a ruptura e côncavo.



2. Certifique-se da flange comum, do comprimento estrutural, da pressão de funcionamento máxima e do diâmetro do substantivo são concordados com as exigências.



3. Durante a instalação, não permitida reajustar os parafusos prisioneiros e as porcas que foram prendidos originalmente. Alinhe o centro de dois encanamentos e diâmetros da válvula para ser coaxial. Mantenha a superfície da flange plana. Aplique uniformemente a força para apertar o parafuso.



4. Após a instalação, introduza o ar dos portos superiores e mais baixos do cilindro para ver se a válvula pode normalmente ser aberta ou fechado.



5. Mordente o interruptor de controle (se existindo) para ver se se prende confiantemente, se seu parâmetro está concordado com a fonte de energia do acesso, e se pode corretamente trabalhar sob a abertura completa e circunstâncias de fechamento completas.







Método da pesquisa de defeitos



Problemas	Causa	Método da pesquisa de defeitos
Escapamento na superfície de selagem	Sujeira entre o disco e a superfície de selagem	Remova a sujeira
	Danifique para selar pares do anel	Repare ou substitua
Escapamento na junção de flange	O parafuso é parafusado desigualmente	Parafuse uniformemente o parafuso
	Danifique à superfície da flange	Repare a superfície da flange
	Danifique ao espaçador	Substitua o espaçador
A válvula corretamente não abre nem não se fecha	Depósito da poeira	Remova a poeira regularmente
	Insuficiente pressão de ar, escapamento severo	Repare o encanamento do suprimento de ar
	Os componentes pneumáticos foram envelhecidos e efficlency perdido	Substitua os componentes danificados
Escapamento da caixa de enchimento	O enchimento foi envelhecido e vestido severamente	Substitua o enchimento





Dimensão da instalação, desenho de esboço





Modelo (séries de A)	DN	L	d	K	D	H	nanômetro	2-A
WZ644-10Q-40	40	120	84	110	150	443	4-M16	2-G1/4
WZ644-10Q-50	50	120	99	125	165	463	4-M16	2-G1/4
WZ644-10Q-65	65	120	118	145	180	528	4-M16	2-G1/4
WZ644-10Q-80	80	120	132	160	195	558	8-M16	2-G1/4
WZ644-10Q-100	100	120	156	180	215	601	8-M16	2-G1/4
WZ644-10Q-125	125	160	184	210	250	730	8-M16	2-G3/8
WZ644-10Q-150	150	160	211	240	285	798	8-M16	2-G3/8
WZ644-10Q-175	175	160	241	270	315	894	8-M16	2-G3/8
WZ644-10Q-200	200	160	266	295	340	958	8-M16	2-G1/2
WZ644-10Q-225	225	160	294	325	370	1028	12-M20	2-G1/2





Peças e materiais principais



Artigo	Nome	Material	Artigo	Nome	Material
1	Corpo de válvula	Ferro dútile	5	T-parte de conexão	Aço de molde
2	Corpo de válvula lateral	Ferro dútile	6	Tampão de extremidade	45#Steel
3	Anel de selagem	Aço carbono + liga especial	7	Ligando o pescoço	Ferro fundido de Hodular
4	Dise	Aço carbono + liga especial	8	Alumínio do atuador pneumático	Cilindro de alumínio
