Válvula dobro pneumática do equilíbrio da válvula de disco da entrada/tomada da válvula de discos do dobro da Desgaste-prova

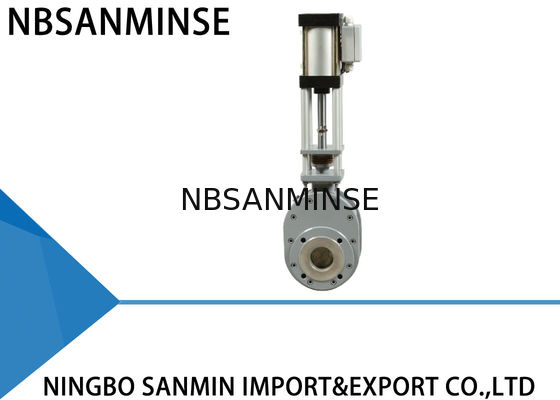

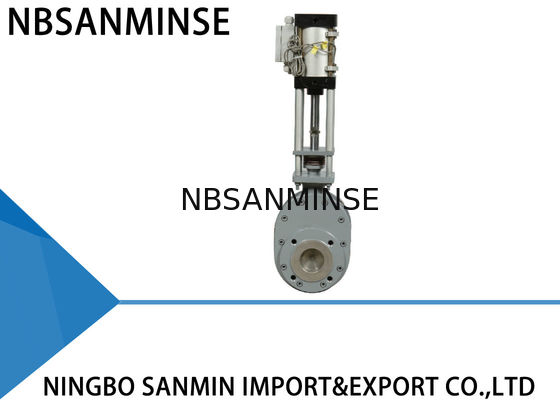

SMWZ644 (1)-10(2)-DNB-(3) Válvula Pneumática Dupla de Discos Resistente ao Desgaste (Válvula de Entrada / Válvula de Saída / Válvula de Equilíbrio) Válvula gaveta dupla

Desempenho Principal

A válvula de disco duplo WZ644-10Q utiliza vedação de disco duplo e as superfícies de vedação são feitas de liga resistente ao desgaste ou cerâmica. A vedação é 100% hermética e a válvula atinge uma longa vida útil, especialmente em aplicações. Consequentemente, a confiabilidade geral do sistema é dramaticamente aumentada.

Desempenho Operacional

Quando o ar é introduzido na porta superior do cilindro, a haste do pistão empurra o disco duplo para baixo e a válvula é fechada. Quando o ar é introduzido na porta inferior do cilindro, a haste do pistão empurra o disco duplo para cima e a válvula é aberta. A mola de compressão, colocada entre os discos e o anel de vedação, força os discos contra o anel de vedação, e também permite o movimento vertical dos discos, o que ajuda a compensar a expansão e contração térmica das peças e garante uma vedação hermética em todas as condições. Ao acionar a válvula, o disco duplo gira para polir as superfícies de vedação. Quando o produto flui através da válvula, qualquer material que entre na câmara interna é removido pela ação do fluxo de vórtice. Portanto, a válvula é autolimpante. Pode ser fornecida purga de ar adicional para garantir o desempenho de limpeza no local. Todas essas características garantem uma longa vida útil para a válvula e aumentam a confiabilidade do seu sistema.

Aplicações

Qualquer produto em pó, granulado e de poeira em usinas termoelétricas a carvão, fundições, siderúrgicas, indústrias farmacêutica e química.

Parâmetros Técnicos

Pressão Máxima de Operação: 1.0MPa

Pressão Máxima de Teste: 1.5MPa

Temperatura de Operação: <200℃

Pressão de Teste de Vazamento: 1.1MPa

Instalação e Aplicação

1. Antes da instalação, certifique-se de que o atuador pneumático esteja livre de quaisquer defeitos como quebra e concavidade.

2. Certifique-se de que a flange de junção, o comprimento estrutural, a pressão máxima de operação e o diâmetro nominal estejam de acordo com os requisitos.

3. Durante a instalação, não é permitido reajustar os pinos e porcas que foram originalmente apertados. Alinhe o centro das duas tubulações e o diâmetro da válvula para serem coaxiais. Mantenha a superfície da flange plana. Aplique força uniformemente para apertar o parafuso.

4. Após a instalação, introduza ar pelas portas superior e inferior do cilindro para verificar se a válvula pode ser aberta ou fechada normalmente.

5. Verifique o interruptor de controle (se existente) para ver se está firmemente fixado, se seu parâmetro está de acordo com a fonte de alimentação de acesso e se ele pode funcionar corretamente em condições de abertura total e fechamento total.

Método de Solução de Problemas

Principais Peças e Materiais

P: Vocês poderiam oferecer amostras grátis?

R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055

P: Qual é o seu escopo de negócios?

R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenóide, válvula de ar, válvula motorizada, válvula de latão, válvula hidráulica, cilindro hidráulico,  conexão de ar e óleo, manômetroetc.P:

Que tipos de produtos vocês podem fabricar?R: Podemos fabricar muitos tipos de aço inoxidável,

latão, alumínioprocessamento de materiais. como alta pressãoVálvula / válvula solenóide / válvula elétrica / válvula de água/ válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulico produtos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?R: Sim, claro, podemos fazer. somos fornecedores OEM há anos e profissionais em fazer. Mas você precisa nos dar a autorização, se for possível.

P: Vocês podem fornecer produtos originais de marcas pneumáticas e hidráulicas famosas?

R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.

P:

Há alguma garantia disponível?

Ponto de Foco P: O conector é em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?

R:

A rosca G é cilíndrica e não se veda sozinha, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação

A rosca G é um tubo reto cilíndrico usado para conexões não seladas; a rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte P: Como converter unidades de pressão: MPa, bar, psi, kg/cm²?

R: 1MPa=10bar≈145psi≈10kg

P: O que geralmente causa a queima das bobinas da válvula solenóide?

R: Tensão e frequência incorretas, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola,

ambiente

quente, vibração pesada, etc.P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?

Ponto de Foco Contramedidas para Ambiente de Alta Temperatura
