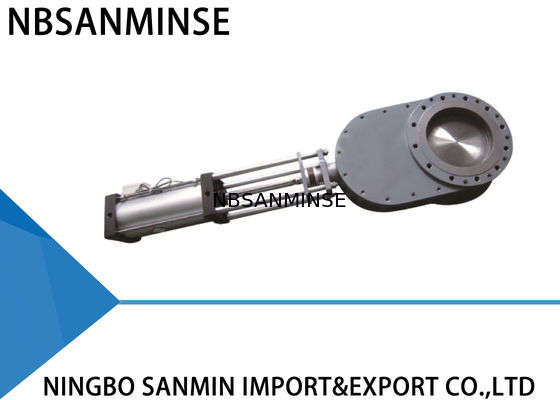

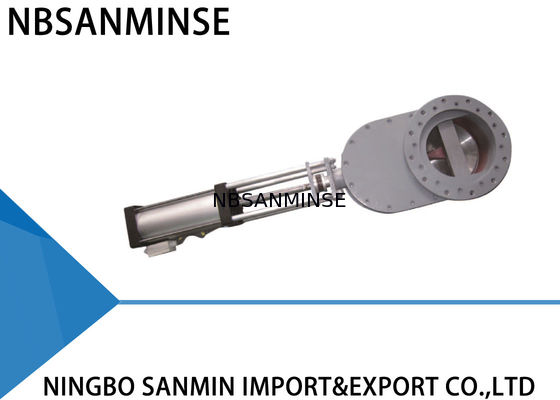

Válvula de disco pneumática do dobro da Desgaste-prova para o carvão do seixo

SMWZ644 ( 1 ) -10 ( 2 ) -DNB -JH Desgaste Pneumático - Válvula de Discos Duplos à prova ( Carvão em pedra )

Desempenho Principal

O modelo de válvula de disco duplo WZ644-10Q utiliza uma vedação de disco duplo e as superfícies de vedação são feitas de liga resistente ao desgaste ou cerâmica. A vedação é 100% hermética e a válvula atinge uma longa vida útil, particularmente em aplicações. Consequentemente, a confiabilidade geral do sistema é dramaticamente aumentada.

Desempenho Operacional

Quando o ar é introduzido na porta superior do cilindro, a haste do pistão empurra o disco duplo para baixo e a válvula é fechada. Quando o ar é introduzido na porta inferior do cilindro, a haste do pistão empurra o disco duplo para cima e a válvula é aberta. A mola de compressão, colocada entre os discos e o anel de vedação, força os discos contra o anel de vedação e também permite o movimento vertical dos discos, o que ajuda a compensar a expansão e contração térmica das peças e garante uma vedação hermética em todas as condições. Ao acionar a válvula, o disco duplo gira para sobrepor e polir as superfícies de vedação. Quando o produto flui através da válvula, qualquer material que entre na câmara interna é removido pela ação do fluxo em vórtice. Portanto, a válvula é autolimpante. Purga de ar adicional pode ser fornecida para garantir o desempenho de limpeza no local. Todas essas características garantem uma longa vida útil para a válvula e aumentam a confiabilidade do seu sistema.

Aplicações

Quaisquer produtos em poeira, pó e granulados em usinas termelétricas, fundições, usinas de ferro e aço, indústrias farmacêuticas e químicas.

Parâmetros Técnicos

Pressão Máxima de Operação: 1,0 MPa

Pressão Máxima de Teste: 1,5 MPa

Temperatura de Operação: ＜200℃

Pressão de Teste de Vazamento: 1,1 MPa

Instalação e Aplicação

1. Antes da instalação, certifique-se de que o atuador pneumático não apresenta defeitos como quebra e concavidade.

2. Certifique-se de que a flange de conexão, o comprimento estrutural, a pressão máxima de operação e o diâmetro nominal estão de acordo com os requisitos.

3. Durante a instalação, não é permitido reajustar os prisioneiros e porcas que foram fixados originalmente. Alinhe o centro dos dois tubos e o diâmetro da válvula para serem coaxiais. Mantenha a superfície da flange plana. Aplique força uniformemente para apertar o parafuso.

4. Após a instalação, introduza ar pelas portas superior e inferior do cilindro para ver se a válvula pode ser aberta ou fechada normalmente.

5. Verifique o interruptor de controle (se existir) para ver se está fixado de forma confiável, se seus parâmetros estão de acordo com a fonte de alimentação de acesso e se pode funcionar corretamente em condições de abertura total e fechamento total.

Método de Solução de Problemas

Dimensão de instalação, desenho de contorno

Peças Principais e Materiais
