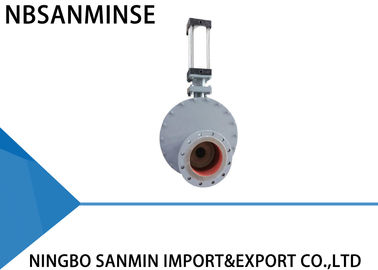

Corpo Wearproof dobro circular pneumático SMWZ644 do ferro fundido da válvula de disco - ADN - R

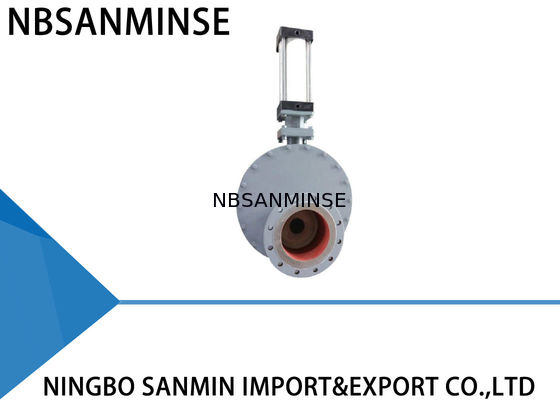

Corpo de ferro fundido pneumático circular duplo de válvula de disco resistente ao desgaste SMWZ644 -DNA - R

Principal desempenho

O modelo WZ644-10Q de válvula de disco duplo utiliza uma vedação de disco duplo e as superfícies de vedação são feitas de liga resistente ao desgaste ou cerâmica.,Consequentemente, a fiabilidade global do sistema aumenta drasticamente.

Desempenho operacional

Quando o ar é introduzido na porta superior do cilindro, a haste do pistão empurra o disco duplo para baixo e a válvula é fechada.A haste do pistão empurra o disco duplo para cima e a válvula é aberta.A mola de compressão colocada entre os discos e o anel de vedação força os discos contra o anel de vedação e também permite o movimento vertical dos discos.que ajuda a compensar a expansão e contracção térmicas das peças e a garantir uma vedação hermética em todas as condições Quando a válvula é acionada, o disco duplo gira para polir as superfícies de vedação.Qualquer material que entre na câmara interna é removido pela ação de fluxo de vórtice.Por conseguinte, a válvula é auto-limpeza.Todas estas características garantem uma longa vida útil da válvula e aumentam a fiabilidade do seu sistema..

Aplicações

Qualquer poeira, pó e produtos granulares em usinas de carvão, fundições, siderúrgicas, indústrias farmacêutica e química.

Parâmetros técnicos

Pressão máxima de funcionamento: 1,0 MPa

Pressão máxima de ensaio: 1,5 MPa

Temperatura de funcionamento: <= 200°C

Pressão de ensaio de fugas: 1,1 MPa

Instalação e aplicação

1Antes da instalação, certifique-se de que o actuador pneumático não tem defeitos como quebra e concavidade.

2Certifique-se de que a flange da articulação, o comprimento da estrutura, a pressão máxima de funcionamento e o diâmetro nominal estão de acordo com os requisitos.

3. Durante a instalação, não é permitido reajustar os parafusos e porcas que foram fixados originalmente. Alinhar o centro de dois tubos e o diâmetro da válvula para ser coaxial. Manter a superfície da flange plana.Aplique uniformemente força para apertar o parafuso..

4Após a instalação, introduzir ar das portas superior e inferior do cilindro para verificar se a válvula pode ser aberta ou fechada normalmente.

5. Verifique se o interruptor de comando (se existir) está fixado de forma fiável, se o seu parâmetro está acordado com a fonte de alimentação de acesso,e se pode funcionar corretamente em condições de abertura e fechamento completos .

Método de resolução de problemas

Dimensão da instalação, desenho de contorno

Partes e materiais principais
