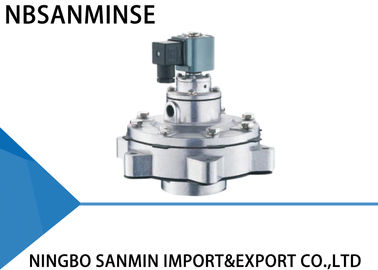

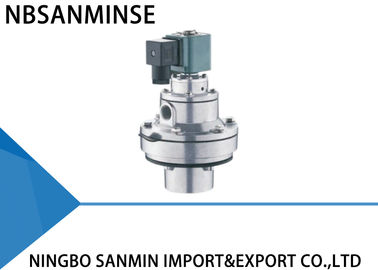

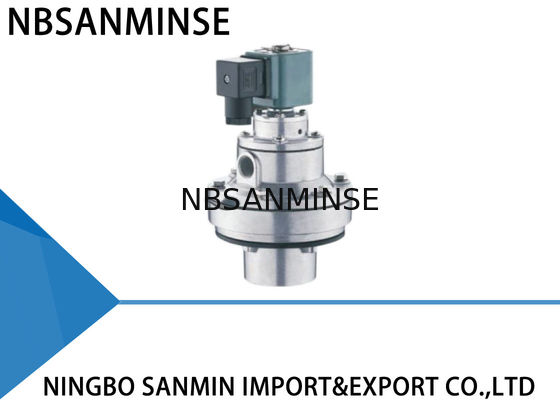

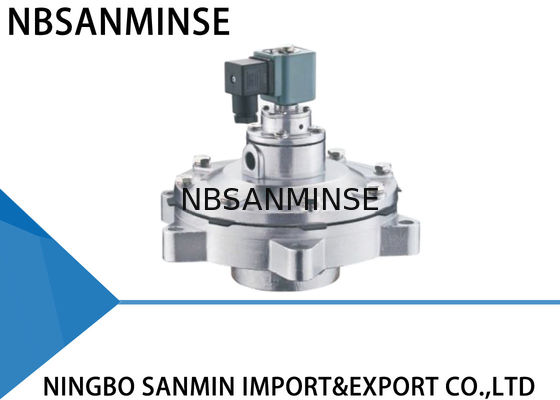

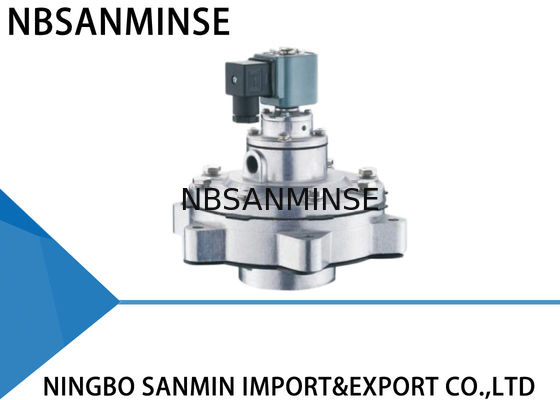

Válvula de Pulso Pneumática QD-Y- 40S / 50S / 62S Tipo Similar SBFEC Embutida
Construção do Material
| Corpo |
Fundição ADC12 |
| Armadura |
Aço inoxidável 430FR |
| Diafragma |
Nitrila ou Viton |
| Mola |
Aço inoxidável 321 |
| Fixadores |
Aço inoxidável 302
|
A válvula de pulso é composta por cabeça piloto, diafragma e corpo de alumínio da válvula. A área da cavidade traseira do diafragma é maior que a frontal. O diafragma é mantido na posição fechada devido ao efeito de alta pressão.
O controlador de pulso elétrico envia sinais de entrada para que a armadura eletromagnética atraia a barra móvel. Desbloqueie o orifício de balanceamento para liberar rapidamente o gás de pressão na cavidade traseira do diafragma; o gás de pressão na cavidade frontal suporta o diafragma para abrir a passagem e a válvula inicia a limpeza.
| Período de uso |
Fenômenos de falha |
Possível Causa |
Solução de problemas |
| Durante a instalação e comissionamento |
As válvulas não abrem completamente, mas a parte principal age. |
Verifique a pressão da cúpula de gás para ver se está muito baixa. |
Verifique o vazamento |
| Algumas válvulas não funcionam, mas as outras estão normais. |
Verifique a conexão da bobina da válvula e a bobina |
Substitua os acessórios |
| As válvulas não fecham completamente. Há vazamento. Não há como estabelecer uma cúpula de gás. |
Válvula Y. Algumas válvulas para a mesma cúpula de gás estão vazando, causando vazamento para todas as válvulas. |
Verifique o vazamento |
| Válvula Z. A entrada da válvula e o bocal de sopro estão instalados ao contrário. |
Reinstalar |
| Algumas válvulas não fecham. Há vazamento. |
Há alguma sujeira ou detrito na membrana, está bloqueando o núcleo de ferro móvel. |
Limpe a membrana e verifique se a membrana está completa. Verifique o núcleo de ferro móvel e a trava de ar. |
| O fechamento de uma válvula está lento. |
O orifício da membrana está bloqueado. |
Drene o orifício da membrana |
| Durante o período de uso |
Algumas válvulas estão vazando. A membrana não fecha firmemente e a válvula fica sempre aberta um
pouco.
|
Há alguma sujeira ou detrito na membrana, a parte principal está danificada. O núcleo de ferro móvel está bloqueado. |
Limpe a membrana e verifique se a peça da membrana está completa. Verifique o núcleo de ferro móvel e a trava de ar. Substitua os acessórios, se necessário. |
| Bobina quente e queimada. |
Ficou ligada por muito tempo. |
Verifique a condição de funcionamento do sistema de controle. |
| Há tensão, mas a válvula não opera. |
Membrana danificada e orifício bloqueado. |
Substitua os acessórios a tempo. |
| A temperatura ambiente está abaixo de -20°C. A válvula está vazando e não abre. |
A temperatura ambiente está muito baixa e há geada na válvula. |
Preste atenção ao isolamento e à manutenção de temperaturas adequadas. |
Por que nos escolher
1: Alta qualidade com preço competitivo.
2: Pedido de amostra e pedido de pequena quantidade são aceitáveis.
3: Personalize de acordo com seu pedido especial.
4: Forneça informações gratuitas sobre produtos.
5: Qualidade confiável garantida e serviço pós-venda ativo
6: Garantia de um ano de qualidade
P: Você poderia oferecer amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenoide,válvula de ar,válvula motorizada, Válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexão, manômetro etc.
P: Que tipos de produtos você pode fabricar?R: Podemos fabricar muitos tipos de aço inoxidável,
latão, alumínioprocessamento de materiais. como altapressãoVálvula / válvula solenoide / válvula elétrica válvula /válvula de água/ válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?R: Sim, claro, podemos fazer. Somos fornecedores OEM há anos e profissionais em fazer. Mas você precisa nos dar a autorização, se for possível.
P: Você pode fornecer produtos originais de marcas pneumáticas e hidráulicas famosas?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P: Existe garantia disponível?
R: Sim, normalmente os produtos têm garantia de um ano de qualidade.
Contramedidas para Ambiente de Frio Extremo R:
A rosca G é cilíndrica e não se veda sozinha, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação.
Rosca G é um tubo reto cilíndrico usado para conexões não seladas; rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte.
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm²? R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenoide?
R: Tensão e Hz incorretos, comutação frequente, cabeça piloto entrando em líquido, problema no núcleo da válvula e na mola,
ambiente
quente, vibração pesada etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?Ponto de Foco Contramedidas para Ambiente de Alta Temperatura
Contramedidas para Ambiente de Frio Extremo Vedações
| Borracha de flúor, PTFE |
Nitrila de baixa temperatura, borracha de silicone, poliuretano |
Lubrificação |
| Graxa sintética de alta temperatura (baixa volatilidade) |
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
Tratamento do Fornecimento de Ar |
| Fortalecer o resfriamento, remoção eficiente de água |
Secagem de ponto de orvalho ultrabaixo (refrigeração + tipo adsorção), aquecimento |
Componentes Metálicos |
| Reservar folga de expansão |
Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido à contração a frio |
Componentes de Controle |
| Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
Instalação |
| Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição a vento e neve, envolver com materiais de isolamento térmico |
|
|
|
|
