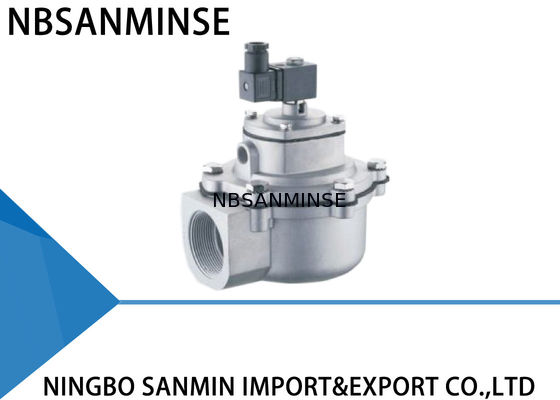

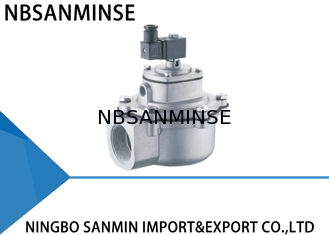

Válvula quarto do pulso eletromagnético do diafragma dobro do ângulo direito G2 do “- Z - 50S

QT - Z - 50S TURBO Tipo Similar Válvula de Pulso Eletromagnética de Ângulo Reto G2 " Diafragma Duplo

Parâmetro Técnico

Uso

A válvula eletromagnética (também chamada de válvula de diafragma) é o "interruptor" para o ar comprimido no sistema de sopro de limpeza de poeira do filtro de mangas de pulso. Controlada pelos sinais de saída do dispositivo de controle de jato de pulso, ela limpa a poeira das mangas do filtro célula por célula para manter a resistência da casa de filtros dentro da faixa definida e, assim, garantir as funções de processamento e a eficiência de coleta de poeira da casa de filtros.

As válvulas de pulso eletromagnéticas tipo Z são válvulas de ângulo reto, com 90 graus de ângulo entre a entrada e a saída, o que é adequado para a conexão de instalação entre a cúpula de gás e o tubo de sopro da casa de filtros, proporcionando bom fluxo de ar e pulsos de limpeza de poeira que satisfazem os requisitos.

Princípio de Funcionamento

A válvula de diafragma de pulso eletromagnético é composta por duas câmaras de gás. Quando o ar comprimido é conectado, ele entra na câmara de gás traseira através do orifício, a pressão na câmara de gás traseira empurra o diafragma contra a saída da válvula e a válvula eletromagnética permanece em condição "fechada".

Os sinais elétricos do dispositivo de controle de jato de pulso movem a armadura da válvula de pulso eletromagnético. A saída de ar da câmara de gás traseira abre e a câmara de gás traseira perde pressão rapidamente, assim o diafragma se move para trás e o ar comprimido sopra através da saída da válvula. A válvula de pulso eletromagnético entra em condição "aberta".

Quando a válvula de pulso eletromagnético retorna à sua posição original.

A saída de ar da câmara de gás traseira fecha e a pressão na câmara de gás traseira aumenta, o que empurra o diafragma novamente.

Construção de Materiais

Corpo: Fundido em ADC12

Armadura: Aço inoxidável 430 FR

Diafragma: Nitrila ou Viton

Mola: Aço inoxidável 321

Fixadores: Aço inoxidável 302

Membranas de boa qualidade devem ser selecionadas e usadas para todas as válvulas, com cada peça verificada em cada procedimento de fabricação, e colocadas na linha de montagem em conformidade com todos os procedimentos. Todas as válvulas acabadas devem passar pelo teste de sopro eletroativado.

Por que nos escolher

1: Vários estilos para cada produto e série completa de produtos pneumáticos.
2: Grande estoque para envio rápido.

3: Pedido de amostra e pedido de pequena quantidade são aceitáveis.
4: Personalizado de acordo com seu pedido especial.
5: Fornecer informações gratuitas sobre produtos.
6: Qualidade confiável garantida e serviço pós-venda ativo

P: Você poderia oferecer amostras grátis?

R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055

P: Qual é o seu escopo de negócios?

R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenoide,válvula de ar,válvula motorizada,  Válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexão, manômetro etc.

P: Quais tipos de produtos você pode fabricar?R: Podemos fabricar muitos tipos de aço inoxidável

,latão, alumínio processamento de materiais.como altapressãoVálvula / válvula solenoide / válvula elétrica válvula /  válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulico produtos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?

R: Sim, claro, podemos fazer. somos fornecedor OEM há anos e profissionais para fazer. Mas você precisa nos dar autorização, se for possível.

P: Você pode fornecer produtos originais de marcas pneumáticas e hidráulicas famosas?

R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.

P:

O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? R: Sim, normalmente os produtos têm garantia de qualidade de um ano.

P: O conector é em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?

R:

A rosca G é cilíndrica e não se veda sozinha, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação. A rosca G é um tubo reto cilíndrico usado para conexões não seladas; a rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte.

P: Como converter unidades de pressão: MPa, bar, psi, kg/cm ²?

R: 1MPa=10bar≈145psi≈10kg

P: O que geralmente causa a queima das bobinas da válvula solenoide?

R: Tensão e frequência incorretas, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola,

ambientequente, vibração pesada, etc. P:
