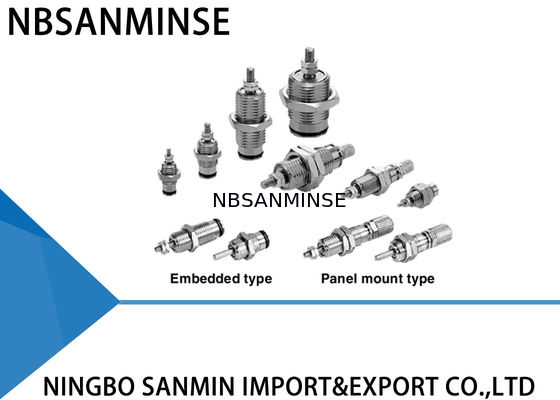

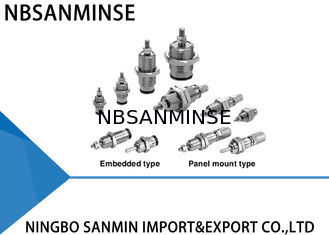

Cilindro Pneumático CJP de Ação Simples com Retorno por Mola, Cilindro de Pino, Cilindro Similar
Especificação
| Ação |
Ação Simples, Retorno por Mola |
| Pressão máxima de operação |
0.7MPa |
| Pressão mínima de operação |
φ4 |
0.3MPa |
| φ6 |
0.2MPa |
| φ10 , 15 |
0.15MPa |
| Pressão de Prova |
1MPa |
| Temperatura ambiente e do fluido |
- 10 a 70 ℃ ( Sem congelamento ) |
| Graxa sintética de alta temperatura (baixa volatilidade) |
Não é necessário ( Sem lubrificação ) |
| Velocidade do pistão |
50 a 500 mm/s |
| Amortecimento |
Nenhum |
| Tolerância do comprimento do curso |
+1.0
0
|
| Estilo da extremidade da haste |
Com rosca / Sem rosca |
| Montagem |
Tipo de montagem em painel |
Tipo embutido |
|
Acessório
( Equipamento padrão )
|
Equipamento Padrão |
Porca de montagem ( 2 )
Porca da extremidade da haste ( 2 )
|
Porca de montagem ( 1 )
Gaxeta ( 1 )
Porca da extremidade da haste ( 2 )
|
| Opcional |
Niple de mangueira (Exceto φ4) |
- |
Como Pedir
Montagem
B : Tipo de montagem em painel
S : Tipo embutido
Tamanho do furo
4 : 4mm
6 : 6mm
10 : 10mm
15 : 15mm
Curso padrão do cilindro ( mm )
φ 4 , φ 6 , φ 10 , φ 15 : 5 , 10 , 15
Rosca da extremidade da haste
Nil : Com rosca
B : Sem rosca
Peças Componentes
| Descrição |
Material |
Observação |
| Tampa |
Latão |
Niquelado a sem eletrólise |
| Pistão |
Aço Inoxidável |
|
| Colar |
Liga sinterizada impregnada com óleo |
φ4 |
Latão + Niquelado a sem eletrólise |
| φ6 ,φ10 |
Bronze |
| Mola de Retorno |
Fio de aço |
Cromado a zinco |
| Vedação do Pistão |
NBR |
|
| Gaxeta |
NBR |
Produto especial (apenas tipo embutido com O-ring) |
| Porca de Montagem |
Latão |
Niquelado a sem eletrólise |
| Porca da extremidade da haste |
Aço |
Cromado a zinco |
Por que nos escolher
1: Vários estilos para cada produto e linha completa de produtos pneumáticos.
2: Grande estoque para envio rápido.
3: Alta qualidade com preço competitivo.
4: Pedido de amostra e pedido de pequena quantidade são aceitáveis
5: Qualidade confiável garantida e serviço pós-venda ativo
6: Garantia de qualidade de um ano
Q: Você poderia oferecer amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
Q: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenóide,válvula de ar,válvula motorizada, Válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleoconexão, manômetroetc.
Q:Que tipos de produtos você pode fabricar?R: Podemos fabricar muitos tipos de aço inoxidável
,latão, alumínio processamento de materiais.como altapressãoVálvula / válvula solenóide / válvula elétrica / válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.Q: O produto pode ser feito com nosso logotipo e marca?
R: Sim, claro, podemos fazer. somos fornecedor OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização, se for possível.
Q: Você pode fornecer produtos pneumáticos e hidráulicos originais de marcas famosas, instrumentos?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
Q:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? R: Sim, normalmente os produtos têm garantia de qualidade de um ano.
Q: O conector é em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?
R:
A rosca G é cilíndrica e não se veda sozinha, exigindo gaxetas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida pela deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação. A rosca G é um tubo reto cilíndrico usado para conexões não seladas; a rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte.
Q: Como converter unidades de pressão: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
Q: O que geralmente causa a queima das bobinas da válvula solenóide?
R: Tensão e Hz incorretos, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola,
ambientequente, vibração pesada, etc. Q:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? Ponto de Foco
| Contramedidas para Ambiente de Alta Temperatura |
Contramedidas para Ambiente de Frio Extremo |
Vedações |
| Fluororubber, PTFE |
Nitrila de baixa temperatura, borracha de silicone, poliuretano |
Lubrificação |
| Graxa sintética de alta temperatura (baixa volatilidade) |
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
Tratamento de Fornecimento de Ar |
| Fortalecer o resfriamento, remoção eficiente de água |
Secagem de ponto de orvalho ultrabaixo (tipo refrigeração + adsorção), aquecimento |
Componentes Metálicos |
| Reservar folga de expansão |
Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido ao encolhimento a frio |
Componentes de Controle |
| Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
Instalação |
| Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição a vento e neve, envolver com materiais de isolamento térmico |
|
