TL5228 Regulador de pressão de interruptor de pressão marinha
Pessoa de Contato : Ina Chen
Número de telefone : 0086-15168536055
Whatsapp : +8615168536055
| Lugar de origem: | China | Marca: | NBSANMINSE |
|---|---|---|---|
| Certificação: | CE | Número do modelo: | TL1102 |
|
Informação detalhada |
|||
| Viscosidade de trabalho: | < 1×10-3m2/s | Erro da repetibilidade: | ≤ 1% |
|---|---|---|---|
Descrição de produto
Resumo

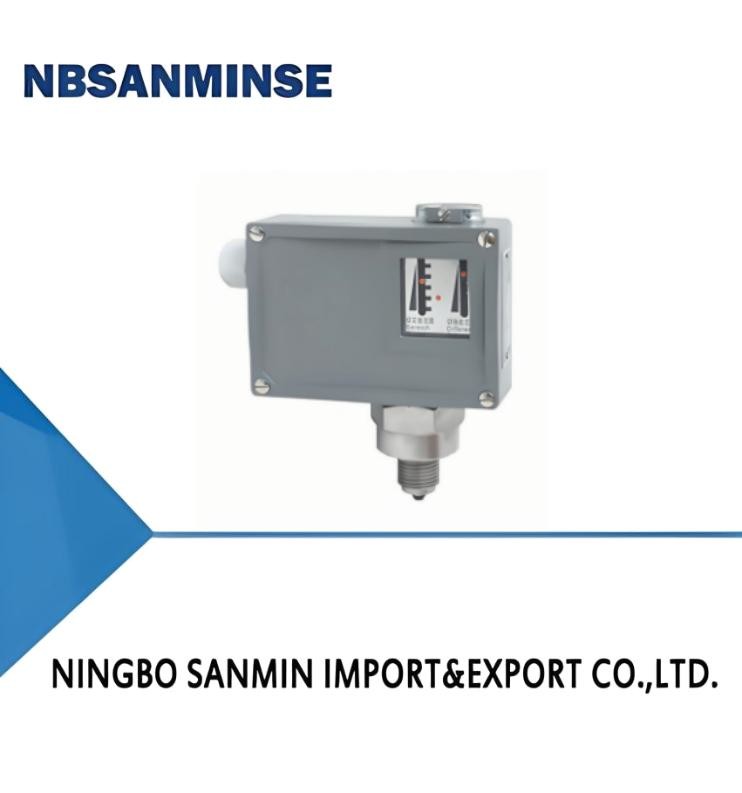

O interruptor de pressão TL1102 (mediante de pressão anticorrosivo) /regulador de pressão adota um sensor de tipo de fole, que pode ser utilizado para gases corrosivos e meios líquidos.
O valor de regulação do interruptor de pressão TL1102 (pressão média anticorrosiva) /regulador de pressão é ajustável, com uma faixa de regulação de -0,1 a 6,3 MPa. A faixa de temperatura para utilização é ampla.
Principais desempenhos técnicos
| Comum | Tipo à prova de explosão | |
|---|---|---|
| Viscosidade de trabalho | < 1 × 10-3m2/s | < 1 × 10-3m2/s |
| Elemento de comutação | microinterruptor | Interruptor selado |
| Grau à prova de explosão | - | O número do certificado Exde II CT4T6: GYB24.1453X |
| Graus de proteção fornecidos pelo recinto | IP65 ((Conforme com a DIN40050 e equivalente a IP65 na GB4208) | IP54 ((Conforme com a DIN40050 e equivalente a IP54 na GB4208) |
| Temperatura ambiente | -40°C ∼50°C | -20°C ∼50°C |
| Temperatura média | 0 ∼ 120°C | 0°95°C |
| Posição de instalação | - | Interface de pressão verticalmente para baixo |
| Desempenho anti-vibração | TL1102:40m/s2;TL1103:20m/s2 | Max:20m/s2 |
| Erro de repetibilidade | ≤ 1% | ≤ 1% |
| Capacidade de contacto | AC 220V 6A ((Resistente) | DC 250V 0,25A ((Resistente) 60Wmax AC 250V 5A ((Resistente) 1250VAmax |
Especificações
TL1102 erro de comutação não é ajustável
| Intervalo de ajuste de valores (MPa) |
Diferença de comutação não superior a (MPa) | **Pressão admissível 1 (MPa) | Frequência de comutação/minuto | Material do sensor de pressão | Fio externo da interface | Peso (kg) | Número do desenho da dimensão do contorno | Número do catálogo da encomenda | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Cássaro | Tubos ondulados | Comum | Tipo à prova de explosão | Comum | Tipo à prova de explosão | ||||||
| -0,1 ¢0 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-106106 | TL1102.50-106106 |
| - 0,1 ‰ 0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-105106 | TL1102.50-105106 |
| - 0,1 ‰ 0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-104106 | TL1102.50-104106 |
| - 0,1 ‰ 0.25 | 0.012 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-103106 | TL1102.50-103106 |
| 0 ¢ 0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-110106 | TL1102.50-110106 |
| 0 ¢ 0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-111106 | TL1102.50-111106 |
| 0.01 ¢ 0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-145106 | TL1102.50-145106 |
| 0.02'0.4 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-151106 | TL1102.50-151106 |
| 0.03 ̊0.6 | 0.035 | 2 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-156106 | TL1102.50-156106 |
| 0.03 ¢ 1 | 0.04 | 2 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-158106 | TL1102.50-158106 |
| 0.05 ¢1.6 | 0.08 | 5 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-167106 | TL1102.50-167106 |
| 0.05 ¢2.5 | 0.09 | 5 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-169106 | TL1102.50-169106 |
| 0.3 ¢ 6.3 | 0.2 | 8.5 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-192106 | TL1102.50-192106 |
TL1102 Diferença de comutação ajustável
| Intervalo de ajuste de valores (MPa) |
Diferença de comutação não superior a (MPa) | **Pressão admissível 1 (MPa) | Frequência de comutação/minuto | Material do sensor de pressão | Fio externo da interface | Peso (kg) | Número do desenho da dimensão do contorno | Número do catálogo da encomenda | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Cássaro | Tubos ondulados | Comum | Tipo à prova de explosão | Comum | Tipo à prova de explosão | ||||||
| -0,1 ¢0 | 0.019 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-106106 | TL1102.40-106106 |
| - 0,1 ‰ 0.1 | 0.021 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-105106 | TL1102.40-105106 |
| - 0,1 ‰ 0.16 | 0.022 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-104106 | TL1102.40-104106 |
| - 0,1 ‰ 0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-103106 | TL1102.40-103106 |
| 0 ¢ 0.1 | 0.016 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-110106 | TL1102.40-110106 |
| 0 ¢ 0.16 | 0.020 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-111106 | TL1102.40-111106 |
| 0.01 ¢ 0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-145106 | TL1102.40-145106 |
| 0.02'0.4 | 0.08 | 2 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-151106 | TL1102.40-151106 |
| 0.03 ̊0.6 | 0.09 | 2 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-156106 | TL1102.40-156106 |
| 0.03 ¢ 1 | 0.1 | 2 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-158106 | TL1102.40-158106 |
| 0.05 ¢1.6 | 0.19 | 5 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-167106 | TL1102.40-167106 |
| 0.05 ¢2.5 | 0.2 | 5 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-169106 | TL1102.40-169106 |
| 0.3 ¢ 6.3 | 0.65 | 8.5 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-192106 | TL1102.40-192106 |
TL1103 erro de comutação não ajustável (erro de comutação pequeno, não tipo à prova de explosão)
| Intervalo de ajuste de valores (MPa) |
Diferença de comutação não superior a (MPa) | **Pressão admissível 1 (MPa) | Frequência de comutação/minuto | Material do sensor de pressão | Fio externo da interface | Peso (kg) | Número do desenho da dimensão do contorno | Número do catálogo da encomenda | |
|---|---|---|---|---|---|---|---|---|---|
| Cássaro | Tubos ondulados | ||||||||
| -0,1 ¢0 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.0 | 01 | TL1103.10-106106 |
| - 0,1 ‰ 0.1 | 0.005 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.0 | 01 | TL1103.10-105106 |
| - 0,1 ‰ 0.16 | 0.0065 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.0 | 01 | TL1103.10-104106 |
| - 0,1 ‰ 0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.0 | 01 | TL1103.10-103106 |
| 0 ¢ 0.1 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.0 | 01 | TL1103.10-110106 |
| 0 ¢ 0.16 | 0.006 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.0 | 01 | TL1103.10-111106 |
| 0.01 ¢ 0.25 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.0 | 01 | TL1103.10-145106 |
| 0.02'0.4 | 0.016 | 2 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 1.0 | 01 | TL1103.10-151106 |
| 0.03 ̊0.6 | 0.02 | 2 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.85 | 02 | TL1103.10-156106 |
| 0.03 ¢ 1 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.85 | 02 | TL1103.10-158106 |
| 0.05 ¢1.6 | 0.05 | 5 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.85 | 02 | TL1103.10-167106 |
| 0.05 ¢2.5 | 0.06 | 5 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.85 | 02 | TL1103.10-169106 |
| 0.3 ¢ 6.3 | 0.12 | 8.5 | 20 | 1Cr18Ni9Ti | aço inoxidável ((316L) | G1/2 | 0.9 | 03 | TL1103.10-192106 |
