Detalhes do produto:
|
| Elemento de comutação: | MicroSwitch | Temperatura ambiente.: | -40℃~60℃ |
|---|---|---|---|
| Temp médio.: | 0~80℃ | Erro da repetibilidade: | 00,5% ou 1% |
| Garantia: | 1 ano | ||
| Destacar: | Micro interruptor de pressão à prova de explosão,Comutador de pressão à prova de explosão |
||
![]()
1, Visão Geral
O princípio de funcionamento do controlador de pressão à prova de explosão TXK baseia-se principalmente na deformação elástica dos componentes de teste (como diafragmas), que aciona componentes funcionais (como microinterruptores) para produzir ações rápidas de salto de chave através desta deformação. Especificamente, quando a pressão do meio medido (controlado) é aplicada ao elemento de teste, isso causará o deslocamento elástico correspondente na extremidade livre do diafragma. Este deslocamento, por sua vez, acionará o botão (haste de pressão) no microinterruptor conectado à extremidade do tubo para produzir as ações correspondentes. Quando a pressão atinge o valor de controle definido, os contatos do interruptor mudarão, fazendo com que o circuito no sistema de controle seja desconectado ou conectado, alcançando assim o propósito de controle automático e sinalização.
O controlador de pressão à prova de explosão TXK geralmente consiste em um sistema de medição, dispositivo de controle, mecanismo de ajuste, carcaça, soquete, etc. O diafragma no sistema de medição detecta as mudanças de pressão através de sua deformação elástica, enquanto o microinterruptor no dispositivo de controle responde rapidamente a este sinal de pressão e executa operações de ligar/desligar do circuito. Este projeto permite que o controlador de pressão à prova de explosão opere de forma estável em vários ambientes industriais, especialmente em aplicações que exigem alta confiabilidade e segurança.
2, Desempenho Técnico
|
Viscosidade de trabalho |
<1 × 10-3m2/s |
Temperatura do meio |
0~80℃ |
|
Elemento de comutação |
microinterruptor |
Desempenho Anti-Vibração |
20m/s2 |
|
Nível de à prova de explosão de poeira |
Exdb Ⅱ CT4~T6 Gb |
Número do certificado de à prova de explosão |
GYB24.2900X |
|
Graus de proteção fornecidos pelo invólucro |
IP66(Em conformidade com DIN40050 e equivalente a IP66 em GB4208) |
Erro de repetibilidade |
0.5% ou 1% |
|
Temperatura ambiente |
-40℃~60℃ |
Capacidade de contato |
AC 220V 6A(Resistivo) |
3, Especificações
|
|
|
|
Dimensões externas |
|
Material da membrana |
|
|
-100~0KPa |
2KPa |
1.3 |
|
30 |
Aço inoxidável ou poliimida |
NPT1/4 |
|
-100~ 100KPa |
2KPa |
1.3 |
02 |
30 |
Aço inoxidável ou poliimida |
NPT1/4 |
|
0~ 100KPa |
2KPa |
1.3 |
|
30 |
Aço inoxidável ou poliimida |
NPT1/4 |
|
5~ 170KPa |
2KPa |
1.3 |
02 |
30 |
Aço inoxidável ou poliimida |
NPT1/4 |
|
5~210KPa |
4.5KPa |
1.3 |
01 |
30 |
Aço inoxidável ou poliimida |
NPT1/4 |
|
10~350KPa |
3KPa |
1.3 |
02 |
30 |
Aço inoxidável ou poliimida |
NPT1/4 |
|
20~700KPa |
12KPa |
5 |
01 |
30 |
Aço inoxidável ou poliimida |
NPT1/4 |
|
0.15~ 1.2MPa |
0.02MPa |
5 |
01 |
30 |
Aço inoxidável ou poliimida |
NPT1/4 |
|
0.25~2.5MPa |
0.04MPa |
5 |
01 |
30 |
Aço inoxidável ou poliimida |
NPT1/4 |
|
0.37~3.7MPa |
0.08MPa |
6 |
01 |
30 |
Aço inoxidável ou poliimida |
NPT1/4 |
|
0.7~7MPa |
0. 12MPa |
9 |
01 |
30 |
Aço inoxidável ou poliimida |
NPT1/4 |
|
1.2~ 12MPa |
0. 15MPa |
17.5 |
01 |
30 |
Aço inoxidável ou poliimida |
NPT1/4 |
|
3.5~27.5MPa |
1MPa |
34 |
01 |
30 |
Aço inoxidável ou poliimida |
NPT1/4 |
4, Tabela de Seleção
|
TXK - □ □ - □ - □ - □ 1 2 3 4 5 |
|||||
|
1. Forma do Produto |
|||||
|
01 |
convencional |
02 |
contato duplo |
|
EEx d |
|
04 |
Pressão diferencial inferior |
05 |
Pressão diferencial superior e inferior |
06 |
Alta pressão hidrostática |
|
07 |
forno |
||||
|
2. Carcaça |
|||||
|
NN |
Estilo regular |
RN |
Modelo de contato duplo |
LC |
Modelo comum à prova de explosão |
|
B |
Modelo à prova de explosão com pequena janela de visualização |
AL |
Carcaça do forno |
||
|
3. Tipo de diafragma |
|||||
|
01 |
poli |
02 |
aço inoxidável |
|
borracha |
|
4. Rosca de conexão (personalizável conforme necessário) |
|||||
|
01 |
NPT1/4 内 |
||||
|
5. Faixa |
Consulte a tabela de comparação de faixas |
||||
|

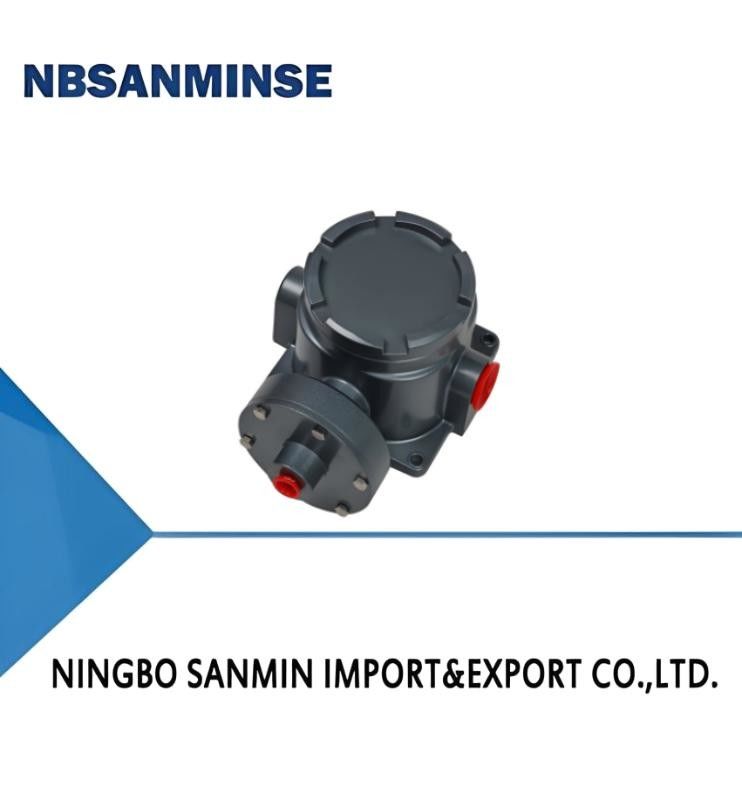

Controlador à prova de explosão TXK, forma do produto: à prova de explosão, carcaça: tipo comum à prova de explosão, forma do diafragma: aço inoxidável, rosca de conexão: NPT1/4 interna, faixa: 0.25-2.5MPa. |
|||||
Tabela de comparação de faixas
|
código |
faixa |
observações |
código |
faixa |
observações |
|
001 |
3.5-27.5MPa |
Pressão convencional |
002 |
1.2-12MPa |
Pressão convencional |
|
003 |
0.7-7MPa |
Pressão convencional |
004 |
0.37-3.7MPa |
Pressão convencional |
|
005 |
0.25-2.5MPa |
Pressão convencional |
006 |
0.15-1.2MPa |
Pressão convencional |
|
007 |
20-700KPa |
Pressão convencional |
008 |
10-350KPa |
Pressão convencional |
|
009 |
5-210KPa |
Pressão convencional |
010 |
5-170KPa |
Pressão convencional |
|
011 |
0-100KPa |
Pressão convencional |
012 |
﹣100-0KPa |
Pressão convencional |
|
013 |
﹣100-100KPa |
Pressão convencional |
014 |
25KPa |
Alta pressão hidrostática |
|
015 |
0-60KPa |
Pressão diferencial inferior |
016 |
20-200KPa |
Pressão diferencial inferior |
|
017 |
50-500KPa |
Pressão diferencial inferior |
018 |
﹣0.5-0.5KPa |
Pressão diferencial do forno |
|
019 |
﹣3-3KPa |
Pressão diferencial do forno |
020 |
﹣6-6KPa |
Pressão diferencial do forno |
|
021 |
﹣12-12KPa |
Pressão diferencial do forno |
5, Método de depuração e diagrama de fiação do interruptor
Retorne a porca de ajuste a um estado de fraqueza básica, conecte os fios C, NO, NC do interruptor à luz de sinal. Observe o status da luz de sinal, conecte a luz de sinal a uma luz verde (C é o terminal comum e, quando C e NO estão conectados na fábrica, a luz verde acenderá) e ajuste a porca de ajuste para cima e para baixo de acordo com o indicador de ponto de ajuste para defini-lo no ponto de ajuste desejado. (A pressão para baixo aumenta, a pressão para cima diminui)
![]()
6, Dimensões de aparência e instalação
![]()
01
![]()
02
![]()
P: Você poderia oferecer amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e vendacilindro de ar, tratamento de fonte de ar, válvula solenóide,válvula de ar,válvula motorizada, Válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexão, manômetro etc.
P:Que tipos de produtos você pode fabricar?R: Podemos fabricar muitos tipos de aço inoxidável
,latão, alumínio processamento de materiais.como altapressãoVálvula / válvula solenóide / válvula elétrica válvula / válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?
R: Sim, claro, podemos fazer. somos fornecedores OEM há anos e profissionais em fazer. Mas você precisa nos dar a autorização, se for possível.
P: Você pode fornecer produtos originais de marcas pneumáticas e hidráulicas famosas?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? R: Sim, normalmente os produtos têm garantia de qualidade de um ano.
P: O conector é em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?
R:
A rosca G é cilíndrica e não se auto-sela, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas internas e externas ficam cada vez mais apertadas ao serem apertadas. A vedação é alcançada através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação A rosca G é um tubo reto cilíndrico usado para conexões não seladas; a rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenóide?
R: Tensão e Hz incorretas, comutação frequente, entrada de líquido na cabeça piloto, problema na válvula e mola,
ambientequente, vibração pesada, etc. P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? Ponto de Foco
| Contramedidas para Ambiente de Alta Temperatura | Contramedidas para Ambiente de Frio Extremo | Selos |
| Fluororubber, PTFE | Nitrila de baixa temperatura, borracha de silicone, poliuretano | Lubrificação |
| Graxa sintética de alta temperatura (baixa volatilidade) | Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) | Tratamento de Fornecimento de Ar |
| Fortalecer o resfriamento, remoção eficiente de água | Secagem de ponto de orvalho ultrabaixo (refrigeração + tipo de adsorção), aquecimento | Componentes Metálicos |
| Reservar folga de expansão | Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido ao encolhimento a frio | Componentes de Controle |
| Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia | Instalar caixas de isolamento, aquecimento local, evitar condensação a frio | Instalação |
| Manter afastado de fontes de calor, adicionar placas de isolamento térmico | Evitar exposição ao vento e neve, envolver com materiais de isolamento térmico | 03 |
