Controlador de Pressão Diferencial TXK para Meios Não Corrosivos

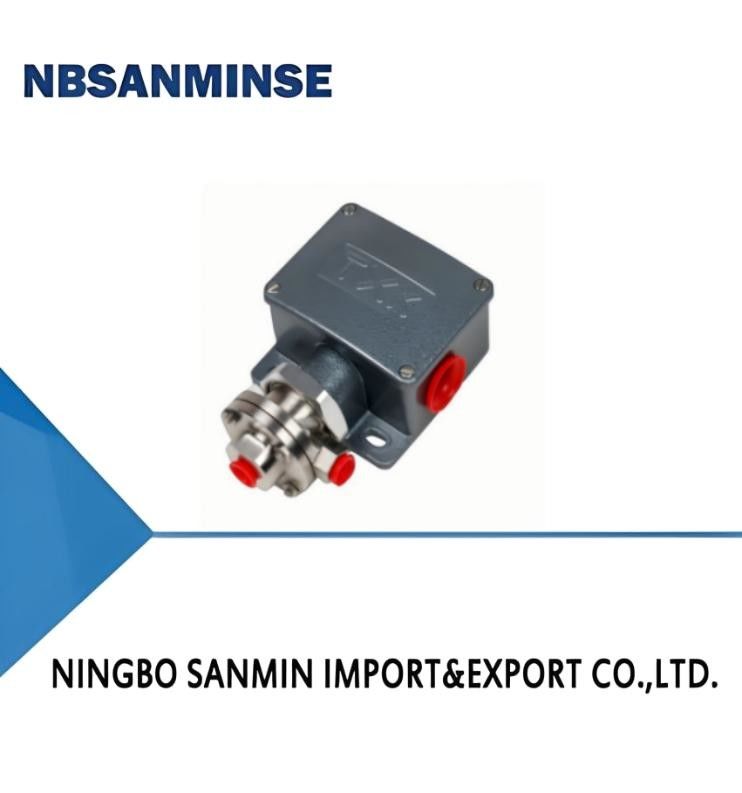

Imagem Grande : Controlador de Pressão Diferencial TXK para Meios Não Corrosivos

Detalhes do produto:

Lugar de origem:	China
Marca:	NBSANMINSE
Certificação:	ISO9001
Número do modelo:	TXK

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	10pcs
Preço:	Negotiate
Detalhes da embalagem:	Caixa
Tempo de entrega:	5-30 dias
Termos de pagamento:	L/c, t/t
Habilidade da fonte:	10000pcs

Contato

Controlador de Pressão Diferencial TXK para Meios Não Corrosivos

descrição

Elemento de comutação:	MicroSwitch	Temperatura ambiente.:	0℃-60℃
Temp médio.:	0°C-80°C	Erro da repetibilidade:	≤1%
Garantia:	1 ano
Destacar:	Controlador de Pressão Diferencial , controlador de interruptor de pressão para meios não corrosivos

1, Visão geral
O interruptor de pressão diferencial TXK adota a indução combinada do pistão do diafragma, adequado para pressão diferencial baixa a alta, diferentes pressões estáticas,pressões de pulso ou velocidades de ciclo em aplicações de dinâmica de fluidos ou de processosPode ser utilizado para ar, gás, óleo, água e meios não corrosivos.
2Performance técnica

Viscosidade de trabalho	1x10-3m²/s
Elemento de comutação	microinterruptor
Classificações de compartimentos	IP66
Temperatura ambiente	0°C-60°C
Temperatura média	0°C-80°C
Desempenho anti-vibração	Max 40m/s²
Erro de repetibilidade	≤1%
Capacidade de contacto	Máximo 220V AC, ≤ 5A

3, Especificações

Intervalo de regulação do valor de regulação da pressão	Diferença de comutação não superior a	**Pressão admissível (Mpa)	Dimensões externas	Frequência de comutação/minuto	Material de membrana	Fio interno da interface
0 ̊60 KPa	3 KPa	3.4	01	30	De aço inoxidável ou poliimida	NPT1/4
20 ‰ 200 KPa	10 KPa	3.4	01	30	De aço inoxidável ou poliimida	NPT1/4
50 ‰ 500 KPa	20 KPa	3.4	01	30	De aço inoxidável ou poliimida	NPT1/4
20 ¢ 200KPa(RN)	30 KPa	3.4	02	30	De aço inoxidável ou poliimida	NPT1/4

4, Tabela de selecção

TXK -□ □-□-□-□ 1 2 3 4 5
1. Formulário do produto
01	Convenção	02	duplo contato	03	EEx d
04	Pressão diferencial inferior	05	Pressão diferencial superior e inferior	06	Alta pressão hidrostática
07	Forno
2- Concha.
NN	Estilo regular	RN	Modelo de duplo contacto	LC	Modelo à prova de explosão comum
B	Modelo à prova de explosão com pequena janela de visão	AL	Concha de forno
3Tipo de diafragma
01	poliéster	02	aço inoxidável	03	de borracha
4. Fios de ligação (personalizáveis conforme necessário)
01	NPT1/4 interno
5- Distância.			Ver o quadro de selecção pormenorizado do intervalo
Exemplo de selecção: TXK-04NN-02-01-009 TXK regulador de pressão diferencial inferior, forma do produto: pressão diferencial inferior, caixa: tipo comum, forma do diafragma: aço inoxidável, fio de ligação: NPT1/4 interno, faixa: 5-210KPa.

Tabela de comparação do intervalo

Código	Distância	Notas	Código	Distância	Notas
001	3.5-27.5 MPa	Pressão convencional	002	1.2-12MPa	Pressão convencional
003	0.7-7MPa	Pressão convencional	004	0.37-3.7MPa	Pressão convencional
005	0.25-2,5 MPa	Pressão convencional	006	0.15-1.2MPa	Pressão convencional
007	20 a 700 KPa	Pressão convencional	008	10 a 350 KPa	Pressão convencional
009	5-210KPa	Pressão convencional	010	5-170 KPa	Pressão convencional
011	0-100KPa	Pressão convencional	012	- O quê?100-0KPa	Pressão convencional
013	- O quê?100-100 KPa	Pressão convencional	014	25 KPa	Alta pressão hidrostática
015	0-60KPa	Pressão diferencial inferior	016	20 a 200 KPa	Pressão diferencial inferior
017	50 a 500 KPa	Pressão diferencial inferior	018	- O quê?00,5-0,5 KPa	Diferencial de pressão do forno
019	- O quê?3-3KPa	Diferencial de pressão do forno	020	- O quê?6-6KPa	Diferencial de pressão do forno
021	- O quê?12 a 12 KPa	Diferencial de pressão do forno

5, Método de depuração e diagrama de fiação do interruptor
Devolver a porca de ajuste para um estado de fraqueza básica, conectar os fios C, NO, NC do interruptor para a luz de sinal.ligar a luz de sinal a uma luz verde (C é o terminal comum, e quando o C estiver ligado ao NC na fábrica, acenderá a luz verde), e ajustar a porca de regulação para cima e para baixo de acordo com o indicador do ponto de regulação para ajustá-lo para o ponto de regulação desejado.(A pressão descendente aumenta, a pressão ascendente diminui)

Controlador de Pressão Diferencial TXK para Meios Não Corrosivos 0

6, Aparência e dimensões de instalação

Controlador de Pressão Diferencial TXK para Meios Não Corrosivos 1

Controlador de Pressão Diferencial TXK para Meios Não Corrosivos 2
