Visão Geral

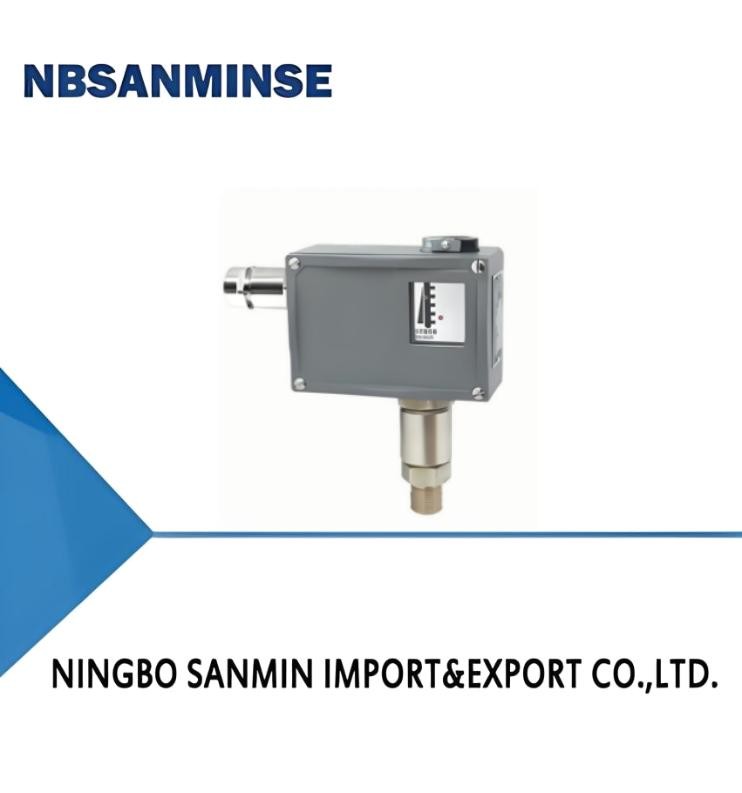

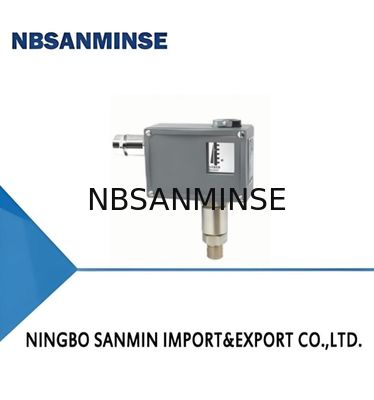

O pressostato (alta pressão)/controlador de pressão TL5123 adota uma combinação de sensores de pistão e diafragma, que pode ser usado para ar comprimido contendo névoa de óleo e outros gases com névoa de óleo não corrosiva e óleos hidráulicos, emulsões de óleo-água e meios líquidos com bom desempenho de lubrificação.
O valor de ajuste do pressostato (alta pressão)/controlador de pressão TL5123 é ajustável, com uma faixa de ajuste de 0,3~40MPa.
Desempenho Técnico Principal
|
Comum |
Tipo à prova de explosão |
| Viscosidade de trabalho |
<1×10－3m2/s |
<1×10－3m2/s |
| Elemento de comutação |
microinterruptor |
Interruptor selado |
| Grau de proteção contra explosão |
- |
Exde Ⅱ CT4～T6 Número do Certificado: GYB24.1453X |
| Graus de proteção fornecidos pelo invólucro |
Anel de vedação com ranhura IP54, O-ring IP65 (em conformidade com DIN40050, equivalente a IP65 em GB4208) |
Anel de vedação com ranhura IP54, O-ring IP65 (em conformidade com DIN40050, equivalente a IP65 em GB4208) |
| Temperatura ambiente |
－20℃～40℃ |
－20℃～40℃ |
| Temperatura do meio |
0℃～100℃ |
0℃～120℃ |
| Posição de instalação |
A interface de pressão é verticalmente para baixo (permitindo uma inclinação de 15 °) |
A interface de pressão é verticalmente para baixo (permitindo uma inclinação de 15 °) |
| Desempenho Anti-Vibração |
Máx:40 m/s2 |
Máx:20 m/s2 |
| Erro de repetibilidade |
≤2,5% |
≤2,5% |
| Capacidade de contato |
AC 220V 6A(Resistivo) |
DC 250V 0,25A (Resistivo) 60W máx.
AC 220V 6A(Resistivo) 1250VA máx. |
Especificações
O erro de comutação do TL5123 não é ajustável
Faixa de ajuste do valor de ajuste
(MPa) |
Diferença de comutação não superior a (MPa) |
**Pressão admissível ① (MPa) |
Frequência de comutação/
minuto
|
Material do sensor de pressão |
Rosca da interface ② |
Peso
(kg)
|
Número do desenho da dimensão externa |
Número do catálogo de pedidos |
| Invólucro |
Diafragma |
Pistão |
Comum |
Tipo à prova de explosão |
| 0,3～4 |
0,9 |
30 |
20 |
latão |
VITON |
aço |
M20*1,5 |
0,8 |
01 |
TL5123.10-191051 |
TL5123.50-191051 |
| 0,5～6,3 |
1,3 |
30 |
20 |
latão |
VITON |
aço |
M20*1,5 |
0,8 |
01 |
TL5123.10-200051 |
TL5123.50-200051 |
| 0,5～10 |
1,6 |
30 |
20 |
latão |
VITON |
aço |
M20*1,5 |
0,8 |
01 |
TL5123.10-202051 |
TL5123.50-202051 |
| 0,5～16 |
1,9 |
30 |
20 |
latão |
VITON |
aço |
M20*1,5 |
0,8 |
01 |
TL5123.10-203051 |
TL5123.50-203051 |
| 1～25 |
2,5 |
30 |
30 |
latão |
VITON |
aço |
M20*1,5 |
0,8 |
02 |
TL5123.10-215051 |
TL5123.50-215051 |
| 1～40 |
2,8 |
60 |
30 |
latão |
VITON |
aço |
M20*1,5 |
0,8 |
02 |
TL5123.10-216051 |
TL5123.50-216051 |
A diferença de comutação do TL5123 é ajustável
Faixa de ajuste do valor de ajuste
(MPa) |
Diferença de comutação não superior a (MPa) |
**Pressão admissível ① (MPa) |
Frequência de comutação/
minuto
|
Material do sensor de pressão |
Rosca da interface ② |
Peso
(kg)
|
Número do desenho da dimensão externa |
Número do catálogo de pedidos |
| Invólucro |
Diafragma |
Pistão |
| 0,3～4 |
1,3 |
30 |
20 |
latão |
VITON |
aço |
M20*1,5 |
0,85 |
01 |
TL5123.00-191051 |
TL5123.40-191051 |
| 0,5～6,3 |
1,6 |
30 |
20 |
latão |
VITON |
aço |
M20*1,5 |
0,85 |
01 |
TL5123.00-200051 |
TL5123.40-200051 |
| 0,5～10 |
1,6 |
30 |
20 |
latão |
VITON |
aço |
M20*1,5 |
0,85 |
01 |
TL5123.00-202051 |
TL5123.40-202051 |
| 0,5～16 |
2,2 |
30 |
20 |
latão |
VITON |
aço |
M20*1,5 |
0,85 |
01 |
TL5123.00-203051 |
TL5123.40-203051 |
| 1～25 |
2,8 |
30 |
30 |
latão |
VITON |
aço |
M20*1,5 |
0,85 |
02 |
TL5123.00-215051 |
TL5123.40-215051 |
| 1～40 |
4 |
60 |
30 |
latão |
VITON |
aço |
M20*1,5 |
0,85 |
02 |
TL5123.00-216051 |
TL5123.40-216051 |
Nota: No trabalho prático, picos de pressão mesmo que breves não devem exceder este valor.
② Se houver requisitos especiais na interface, por favor, indique-os no pedido.
01
02
03
04
P: Poderia oferecer as amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenoide,válvula de ar,válvula motorizada, Válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexão, manômetro etc.
P:Que tipos de produtos você pode fabricar?R: Podemos fabricar muitos tipos de aço inoxidável
,latão, alumínio processamento de materiais.como altapressãoVálvula / válvula solenoide / válvula elétrica / válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?
R: Sim, claro, podemos fazer. somos fornecedor OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização, se for possível.
P: Você pode fornecer produtos originais de marcas pneumáticas e hidráulicas famosas?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? R: Sim, normalmente os produtos têm um ano de garantia de qualidade.
P: O conector é em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?
R:
A rosca G é cilíndrica e não se auto-sela, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida pela deformação das roscas, e selante ou fita são geralmente usados em conjunto para aumentar o efeito de vedação A rosca G é um tubo reto cilíndrico usado para conexões não seladas; a rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenoide?
R: Tensão e frequência incorretas, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola,
ambientequente, vibração pesada etc. P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? Ponto de Foco
| Contramedidas para Ambiente de Alta Temperatura |
Contramedidas para Ambiente de Frio Extremo |
Vedações |
| Fluororubber, PTFE |
Nitrila de baixa temperatura, borracha de silicone, poliuretano |
Lubrificação |
| Graxa sintética de alta temperatura (baixa volatilidade) |
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
Tratamento do Fornecimento de Ar |
| Fortalecer o resfriamento, remoção eficiente de água |
Secagem de ponto de orvalho ultrabaixo (refrigeração + tipo adsorção), rastreamento de calor |
Componentes Metálicos |
| Reservar folga de expansão |
Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido à contração a frio |
Componentes de Controle |
| Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
Instalação |
| Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição a vento e neve, envolver com materiais de isolamento térmico |
|
