Resumo

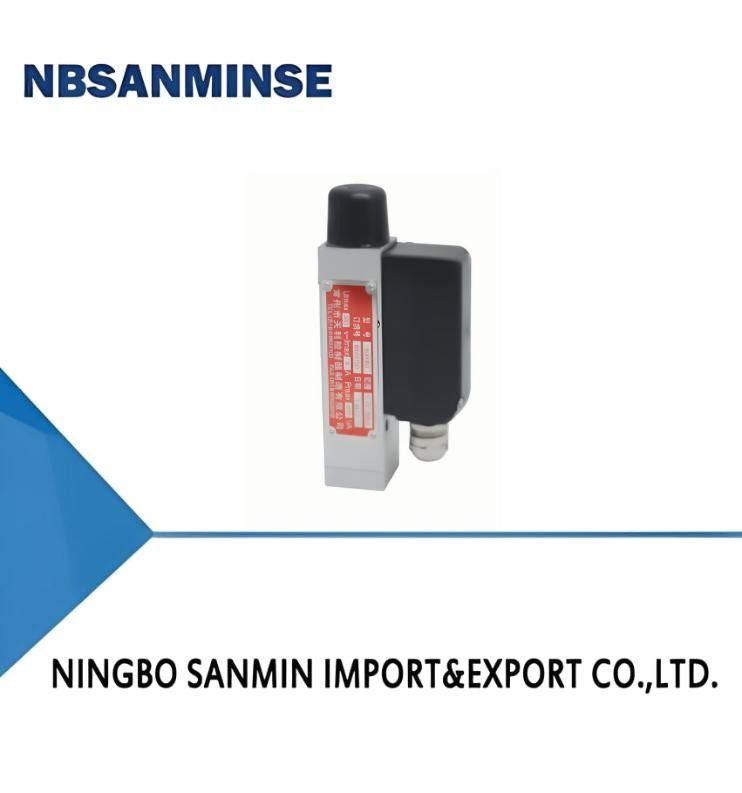

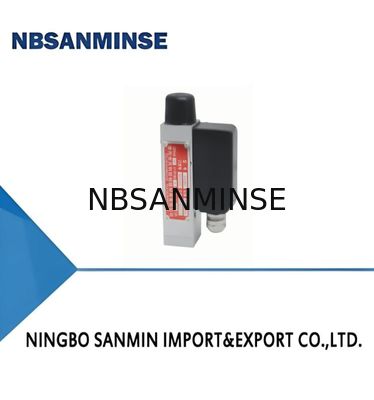

O interruptor/controlador de pressão TL0015 adota um sensor de diafragma, que pode utilizar gases neutros como ar e gás, bem como meios líquidos como água, óleo hidráulico, óleo combustível leve, óleo lubrificante,e outros materiais não corrosivos para o material do sensor de pressão.
O valor de configuração do interruptor de pressão/controlador de pressão TL0015 é ajustável, com um intervalo de 0,02 a 3 MPa. Estrutura compacta, pequeno tamanho e desempenho antivibração particularmente bom.
Principais desempenhos técnicos
| Viscosidade de trabalho |
< 1 × 10-3m2/s |
| Elemento de comutação |
Microcomutador |
| Graus de proteção fornecidos pelo recinto |
IP65 ((Conforme com a DIN40050 e equivalente a IP65 na GB4208) |
| Temperatura ambiente |
-5°C ∼40°C |
| Temperatura média |
0° 90°C |
| Desempenho anti-vibração |
Máximo 100 m/s2 |
| Erro de repetibilidade |
≤ 1,5% |
| Capacidade de contacto |
AC 220V 6A ((Resistente) |
Especificações
Diferença de comutação não é ajustável
| Intervalo de ajuste do valor de fixação (MPa) |
Diferença de comutação não superior a (MPa) |
**Pressão admissível 1 (MPa) |
Frequência de comutação/minuto |
Material do sensor de pressão |
Interface de pressão tipo 2 |
Fio interno da interface |
Peso (kg) |
Número do desenho da dimensão do contorno |
Número do catálogo da encomenda |
| Cássaro |
Anel de vedação e diafragma |
| Ajustar o valor definido com o parafuso de tomada hexagonal com tampa protetora de plástico: |
| 0.02 ¢1.2 |
0.14 |
5 |
60 |
alumínio |
Borracha nitrílica |
Eu... |
G1/4 |
0.4 |
01 |
TL0015.10-153265 |
| 0.05 ¢3 |
0.2 |
5 |
60 |
alumínio |
Borracha nitrílica |
Eu... |
G1/4 |
0.4 |
01 |
TL0015.10-170265 |
| 0.02 ¢1.2 |
0.14 |
5 |
60 |
alumínio |
Borracha nitrílica |
P |
G1/4 |
0.4 |
02 |
TL0015.10-153268 |
| 0.05 ¢3 |
0.2 |
5 |
60 |
alumínio |
Borracha nitrílica |
P |
G1/4 |
0.4 |
02 |
TL0015.10-170268 |
Nota: No trabalho prático, nem mesmo uma breve pressão de pico pode exceder este valor.
2 I interface é fio interno, P interface é flange
01
02
03
P: Pode oferecer as amostras grátis?
A: Sim, Mas depende dos produtos, Por favor, contacte-nos. Ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu âmbito de negócios?
A: O nosso âmbito de actividade éServiço de peças de automação para exportadores com recipiente completo e vendacilindro de ar, tratamento de fontes de ar, válvula solenoide,válvula de ar,válvula motorizadora,válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleode adaptação, manômetroetc.
P:WQue tipos de produtos pode fazer?
R: Podemos fazer muitos tipos de aço inoxidável, Latão, alumínioprocessamento de materiais.como altapressão Válvula / válvula solenoide / válvula elétricaválvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.
P: O produto pode ser feito com o nosso logotipo e marca?
R: Sim, claro que podemos fazer. Somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização se for possível.
P: Pode fornecer produtos de marca de instrumentos pneumáticos e hidráulicos famosos originais?
R: Sim, podemos fornecer como Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
P: Há garantia disponível?
R: Sim, normalmente os produtos são de um ano de garantia de qualidade.
P: O conector está no sistema britânico ou métrico? Qual a diferença entre PT, NPT e fios G?
A: O fio G é cilíndrico e não se sela, exigindo juntas adicionais para evitar vazamentos.e os fios internos e externos tornam-se cada vez mais apertados quando apertadosA vedação é obtida através da deformação dos fios, e o selante ou fita é geralmente utilizado em conjunto para melhorar o efeito de vedação.
O fio G é um tubo cilíndrico recto utilizado para ligações não fechadas; o fio PT é um tubo cônico que depende da deformação e vedação do próprio fio;NPT é também um tubo cônico com um ângulo de perfil do dente de 60 graus, utilizado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: O que causa normalmente o esgotamento das bobinas de válvulas solenoides?
A: Voltagem e hz incorretos, comutação frequente, cabeça do piloto a entrar no líquido, problema do núcleo da válvula e da mola,ambiente Quente, vibrações fortes, etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
| Ponto de foco |
Contramedidas para o ambiente de alta temperatura |
Contramedidas em ambientes extremamente frios |
| Sementes |
Fluoroblast, PTFE |
Nitril de baixa temperatura, borracha de silicone, poliuretano |
| Lubrificação |
Gordura sintética de alta temperatura (baixa volatilidade) |
Gordura de baixa temperatura (baixo ponto de cozimento, baixa viscosidade) |
| Tratamento do ar |
Reforçar o arrefecimento, remoção eficiente da água |
Secagem com ponto de orvalho ultra baixo (tipo de refrigeração + adsorção), rastreamento térmico |
| Componentes metálicos |
Autorização de expansão de reservas |
Selecionar materiais com resistência a baixas temperaturas, evitar fugas devido ao encolhimento a frio |
| Componentes de controlo |
Círculos de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar a condensação a frio |
| Instalação |
Manter longe de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição ao vento e à neve, envolver com materiais de isolamento térmico |
