1, Princípio e estrutura

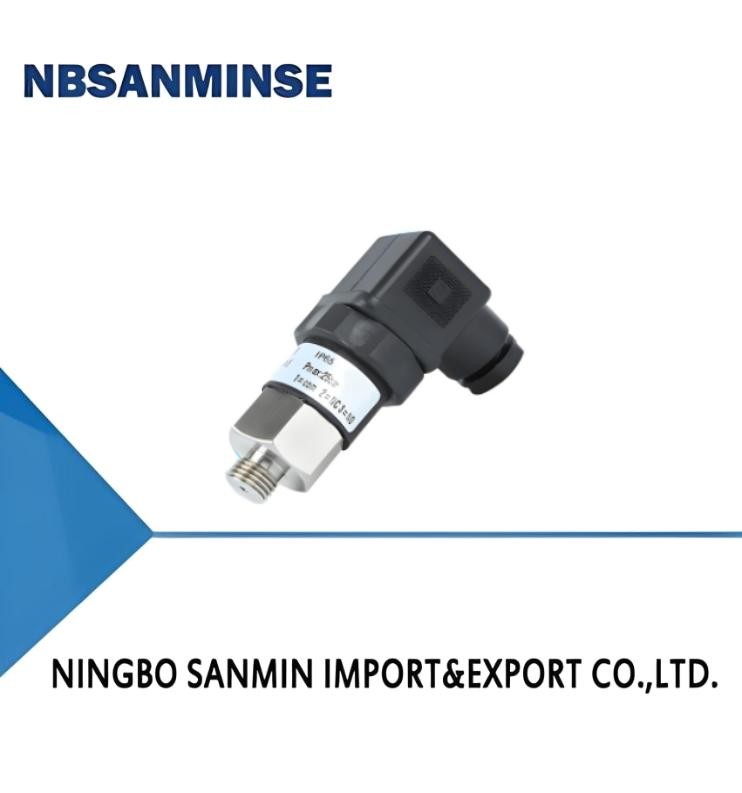

O pressostato/controlador de pressão MS-T50 (exquisito) possui um pistão embutido conectado a uma mola. Quando a pressão muda, a quantidade de expansão e contração da mola muda de acordo. Quando a pressão atinge o valor definido, ele aciona a estrutura mecânica predefinida e envia um sinal de chave.
2, Características
O pressostato/controlador MS-T50 (exquisito) possui uma estrutura compacta, utiliza plugues padrão DN, é fácil de conectar e possui uma ampla faixa de medição. Alta capacidade de sobrecarga, alta repetibilidade, contatos específicos normalmente abertos ou normalmente fechados, contatos banhados a ouro, grande capacidade de contato. Pode ser usado para medir pressão de água e óleo.
3, Parâmetros técnicos
| Faixa de medição |
Consulte a tabela abaixo para detalhes |
| Atraso |
10-20% do valor definido (25% -35%, 1% -5% opcional) |
| Erro |
3% do valor definido |
| Saída |
Banho de ouro em contatos normalmente abertos e normalmente fechados
≤DC 42V,1A
≤DC 115V,0.15A
≤AC 42V,3A
≤AC 125V,3A
≤AC 250V,0.5A |
| Temperatura do meio |
-20-85℃ |
| Proteção e Segurança |
IP65 |
| Conexão |
Conexão de terminais |
| Material |
Diafragma: NBR
Pistão: Pistão de aço com vedação NBR
Conexão de processo: aço galvanizado/aço inoxidável
Carcaça: Plástico de engenharia |
4, Tabela de Seleção
| Material da interface |
Modelo |
**Pressão admissível (bar) |
Faixa de ajuste (bar) |
Erro |
Histerese fixa |
Peso (kg) |
| Diafragma |
MS-T50-02.5 |
25 |
0.2...2.5 |
3% |
10%. . 20% do valor definido
25%. . 35% do valor definido (opcional)
1%. . 5% do valor definido (opcional) |
0.1 |
| Diafragma |
MS-T50-005 |
25 |
0.8...5 |
3% |
10%. . 20% do valor definido
25%. . 35% do valor definido (opcional)
1%. . 5% do valor definido (opcional) |
0.1 |
| Diafragma |
MS-T50-012 |
25 |
1...12 |
3% |
10%. . 20% do valor definido
25%. . 35% do valor definido (opcional)
1%. . 5% do valor definido (opcional) |
0.1 |
| Diafragma |
MS-T50-050 |
200 |
5...50 |
3% |
10%. . 20% do valor definido
25%. . 35% do valor definido (opcional)
1%. . 5% do valor definido (opcional) |
0.1 |
| Pistão |
MS-T50-100 |
200 |
10...100 |
3% |
10%. . 20% do valor definido
25%. . 35% do valor definido (opcional)
1%. . 5% do valor definido (opcional) |
0.1 |
| Pistão |
MS-T50-200 |
300 |
20...200 |
3% |
10%. . 20% do valor definido
25%. . 35% do valor definido (opcional)
1%. . 5% do valor definido (opcional) |
0.1 |
| MS-T50- |
012 |
M |
M12 |
H |
C |
explicação |
| MS-T50- |
|
|
|
|
|
|
|
02.5 |
|
|
|
|
|
|
005 |
|
|
|
|
|
|
012 |
|
|
|
|
|
|
050 |
|
|
|
|
|
|
100 |
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
T |
|
|
|
cobre |
|
|
L |
|
|
|
aço |
|
|
X |
|
|
|
Aço inoxidável 304L |
|
|
|
G12 |
|
|
Rosca de interface G1/2 |
|
|
|
G14 |
|
|
Rosca de interface G1/4 |
|
|
|
N14 |
|
|
Rosca de interface NPT1/4 |
|
|
|
M14 |
|
|
Rosca de interface M14 * 1.5 |
|
|
|
M20 |
|
|
Rosca de interface M20 * 1.5 |
|
|
|
|
H |
|
Rosca externa da interface |
|
|
|
|
|
R |
Saída normalmente aberta + normalmente fechada |
5, Diagrama de fiação
6, Desenho dimensional
7, Local de instalação
8, Mídias aplicáveis
9, Método de ajuste
**Passo: Use uma chave de fenda para soltar a porca de fixação da capa protetora e remova a capa protetora e o plugue fêmea (não gire o conector Husman para a esquerda ou para a direita ao remover para evitar quebrar o circuito interno).
Passo 2: Ajuste o tamanho do ponto do pressostato com uma chave de fenda, conforme mostrado no diagrama, aumentando no sentido horário e diminuindo no sentido anti-horário.
P: Você poderia oferecer amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenóide,válvula de ar,válvula motorizada, Válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexão, manômetro etc.
P: WQue tipos de produtos você pode fabricar?
R: Podemos fabricar muitos tipos de aço inoxidável, latão, alumínioprocessamento de materiais.como altapressão Válvula / válvula solenóide / válvula elétrica /válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.
P: O produto pode ser feito com nosso logotipo e marca?
R: Sim, claro, podemos fazer. somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização, se for possível.
P: Você pode fornecer produtos originais de marcas pneumáticas e hidráulicas famosas?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P: Há garantia disponível?
R: Sim, normalmente os produtos têm garantia de qualidade de um ano.
P: O conector é em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?
R: A rosca G é cilíndrica e não se auto-veda, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação.
Rosca G é um tubo reto cilíndrico usado para conexões não seladas; rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte.
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenóide?
R: Tensão e Hz incorretos, comutação frequente, entrada de líquido na cabeça piloto, problema no núcleo da válvula e na mola,ambiente quente, vibração pesada etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
| Ponto de Foco |
Contramedidas para Ambiente de Alta Temperatura |
Contramedidas para Ambiente de Frio Extremo |
| Vedações |
Fluororubber, PTFE |
Nitrila de baixa temperatura, borracha de silicone, poliuretano |
| Lubrificação |
Graxa sintética de alta temperatura (baixa volatilidade) |
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
| Tratamento do Fornecimento de Ar |
Fortalecer o resfriamento, remoção eficiente de água |
Secagem de ponto de orvalho ultrabaixo (refrigeração + tipo de adsorção), aquecimento |
| Componentes Metálicos |
Reservar folga de expansão |
Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido ao encolhimento a frio |
| Componentes de Controle |
Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
| Instalação |
Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição ao vento e neve, envolver com materiais de isolamento térmico |
