Visão Geral

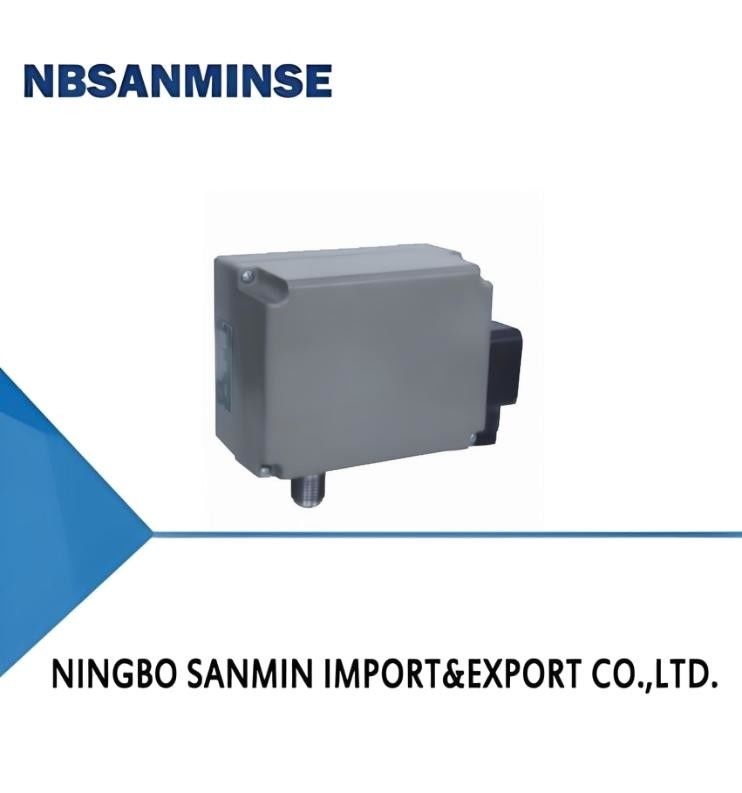

O pressostato/controlador TL1216 adota um sensor de tubo de mola, que pode ser usado para gases corrosivos e meios líquidos.
O valor de ajuste do pressostato/controlador de pressão TL1216 é ajustável, com uma faixa de 1~40MPa.
O pressostato/controlador de pressão TL1216 possui uma ampla faixa de controle de pressão, alta precisão de controle, pequena diferença de comutação e os valores de comutação de dois conjuntos de microinterruptores podem ser definidos separadamente. O sensor é adequado para meios corrosivos (gás ou líquido).
Principais Desempenhos Técnicos
| Viscosidade de trabalho |
≤400 mm2/s |
| Elemento de comutação |
Microinterruptor (Grupo 2) |
| Graus de proteção fornecidos pelo invólucro |
IP65 |
| Temperatura ambiente |
－25℃~55℃ |
| Temperatura do meio |
0℃~88℃ |
| Posição de instalação |
arbitrária |
| Desempenho Anti-Vibração |
Máx. 10 m/s2 |
| Erro de repetibilidade |
≤1％ |
| Capacidade de contato |
Vmax=380VAC Imax=6A(Resistivo)Pmax=600VA |
Especificações
Diferença de comutação não é ajustável
| Faixa de ajuste do valor de configuração (MPa) |
Diferença de comutação não superior a (MPa) |
**Pressão admissível ① (MPa) |
Frequência de comutação/minuto |
Material do sensor de pressão |
Rosca externa da interface |
Número do desenho da dimensão externa |
Número do catálogo de pedidos |
| 1~10 |
0.20 |
15 |
60 |
316L |
G1/2 |
01 |
TL1216.10-211103 |
| 1~16 |
0.32 |
20 |
60 |
316L |
G1/2 |
01 |
TL1216.10-212106 |
| 2~25 |
0.50 |
32 |
60 |
316L |
G1/2 |
01 |
TL1216.10-221106 |
| 2~40 |
0.80 |
50 |
60 |
316L |
G1/2 |
01 |
TL1216.10-222106 |
Nota: No trabalho prático, mesmo um pico de pressão breve não pode exceder este valor.
P: Você poderia oferecer amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenoide,válvula de ar,válvula motorizada, Válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexão, manômetro etc.
P:Que tipos de produtos você pode fabricar?R: Podemos fabricar muitos tipos de aço inoxidável
,latão, alumínio processamento de materiais.como altapressãoVálvula / válvula solenoide / válvula elétrica válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?
R: Sim, claro, podemos fazer. somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização, se for possível.
P: Você pode fornecer produtos originais de marcas pneumáticas e hidráulicas famosas?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, Siemens, Rosemount, Marsh, Endress+Hauser etc.
P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? R: Sim, normalmente os produtos têm garantia de qualidade de um ano.
P: O conector é do sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?
R:
A rosca G é cilíndrica e não se veda sozinha, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação. A rosca G é um tubo reto cilíndrico usado para conexões não seladas; a rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte.
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenoide?
R: Tensão e Hz incorretos, comutação frequente, cabeça piloto entrando em líquido, problema no núcleo da válvula e na mola,
ambientequente, vibração pesada, etc. P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? Ponto de Foco
| Contramedidas para Ambiente de Alta Temperatura |
Contramedidas para Ambiente de Frio Extremo |
Vedações |
| Borracha de flúor, PTFE |
Nitrila de baixa temperatura, borracha de silicone, poliuretano |
Lubrificação |
| Graxa sintética de alta temperatura (baixa volatilidade) |
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
Tratamento do Fornecimento de Ar |
| Fortalecer o resfriamento, remoção eficiente de água |
Secagem de ponto de orvalho ultrabaixo (refrigeração + tipo adsorção), aquecimento |
Componentes Metálicos |
| Reservar folga de expansão |
Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido ao encolhimento a frio |
Componentes de Controle |
| Bobinas de alta classe resistente ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
Instalação |
| Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição a vento e neve, envolver com materiais de isolamento térmico |
|
