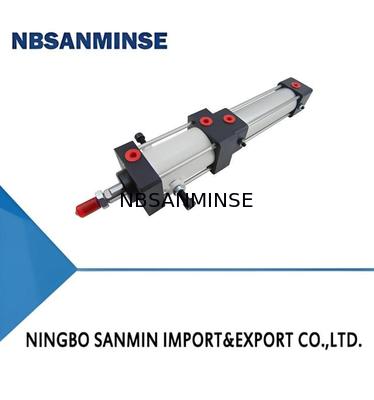

QGSJ Bloqueio do cilindro bloqueio e parada em qualquer posição no meio do curso

QGSJ Bloqueio do cilindro bloqueio e parada em qualquer posição no meio do curso
QGSJ Bloqueio do cilindro bloqueio e parada em qualquer posição no meio do curso

Imagem Grande :  QGSJ Bloqueio do cilindro bloqueio e parada em qualquer posição no meio do curso

Detalhes do produto:
Lugar de origem: China
Marca: NBSANMINSE
Certificação: ISO9001
Número do modelo: QGSJ
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10 unidades
Preço: Negociável
Detalhes da embalagem: caixa
Tempo de entrega: 5-30 dias
Termos de pagamento: L/C,T/T
Habilidade da fonte: 10000 unidades
Contato

QGSJ Bloqueio do cilindro bloqueio e parada em qualquer posição no meio do curso

descrição
AVC máximo: 800 (mm) Direção de Frenagem: bidirecional
Faixa de pressão: 3,5~10 (barra) Temperatura média: -25 ~ +60 (℃)
Velocidade operacional: 50~300 (mm/s) Material: alumínio
Destacar:

800 mm cilindro de ar pneumático de curso máximo

,

cilindro pneumático guiado de travagem bidirecional

,

QGSJ Modelo de cilindro de bloqueio

I. Características

  1. Esta série é um derivado dos cilindros da série 10A-5, com muitas partes intercambiáveis.
  2. Adota cilindro de liga de alumínio e tampas de ponta, com uma aparência atraente e peso leve.
  3. Pode conseguir bloquear e parar em qualquer posição no meio do curso, com alta repetibilidade.
  4. Utiliza um mecanismo de bloqueio razoável; a força de bloqueio é independente da direção do movimento do pistão, garantindo um bloqueio fiável.
  5. A lubrificação sem óleo (opcional lubrificada com óleo) evita a contaminação por óleo e gás e o lubrificante de névoa de óleo pode ser omitido.
II. Símbolos gráficos
Tipo padrão
QGSJ Bloqueio do cilindro bloqueio e parada em qualquer posição no meio do curso 0
Tipo com Switch
QGSJ Bloqueio do cilindro bloqueio e parada em qualquer posição no meio do curso 1
III. Modelo
Tipo padrão
QGSJ Bloqueio do cilindro bloqueio e parada em qualquer posição no meio do curso 2
Tipo com Switch
QGSJ Bloqueio do cilindro bloqueio e parada em qualquer posição no meio do curso 3




① Modelo de cilindro
②  Formulário de instalação Ver nota na secção "V"
③  Furação do cilindro Ver o quadro seguinte
④  Movimento do cilindro Ver o quadro seguinte
⑤ Código J H
 Modelo de interruptor FD-21R FD-19RV
⑥ Número de interruptores
⑦  Acessório de ligação Ver nota na secção "V"

IV. Parâmetros técnicos principais



Forro do cilindro (mm) Φ40 Φ50 Φ63 Φ80 Φ100
Corrente máxima (mm) 800  1000
Médio de trabalho Ar comprimido seco e limpo
Intervalo de pressão de trabalho (bares) 3.5 ¢ 10
Temperatura média de funcionamento (°C) -25 +60 (em condições de não congelamento)
Intervalo de velocidade de funcionamento (mm/s) 50 ¢ 300
Direção de travagem Bi-direccional
Pressão de libertação de bloqueio (bares) ≥ 3.5 ≥ 4 ≥ 4 ≥ 4.5 ≥ 4
Precisão de posicionamento repetido (mm) ≤ ± 2 (a velocidade máxima e carga máxima de manuseio)
Carga máxima de manuseio (kg) 34  53  85  138  215
  Propulsão (N) (a η=0).8, P=5bar) 502  769  1221  1970  3078
Força de tração (N) (a η=0).8, P=5bar)  422  620  1072  1778  2886



V. Esboço e dimensões da instalação

QGSJ Bloqueio do cilindro bloqueio e parada em qualquer posição no meio do curso 4

Desenho de contorno do cilindro de bloqueio da série QGSJ (tipo de base)
QGSJ Bloqueio do cilindro bloqueio e parada em qualquer posição no meio do curso 5
QGSJ Bloqueio do cilindro bloqueio e parada em qualquer posição no meio do curso 6
