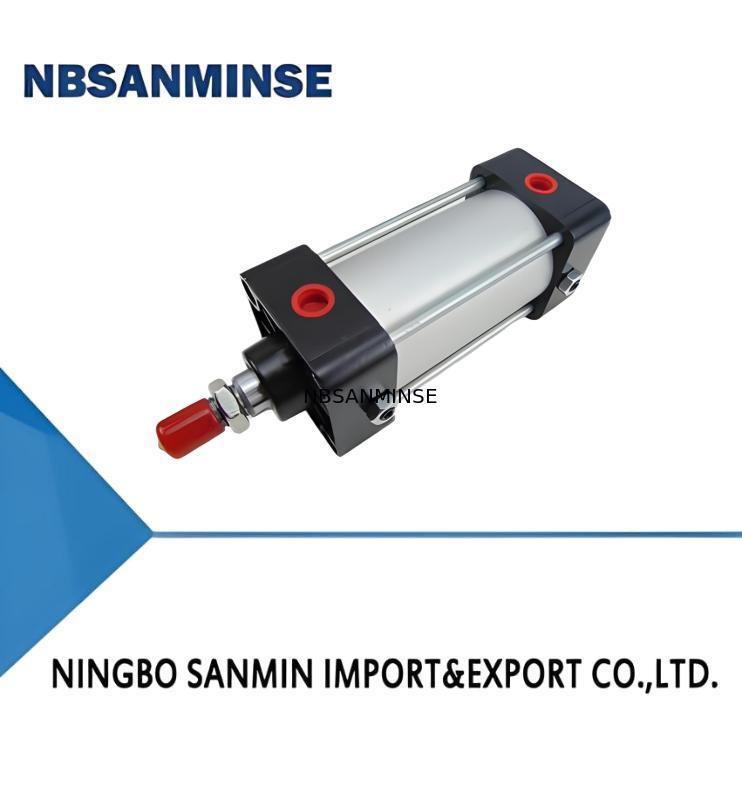

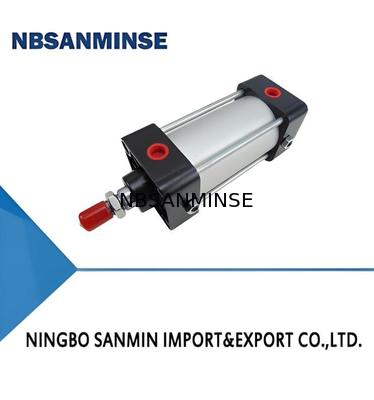

Detalhes do produto:
|
| Pressão de prova: | 15(barra) | Meio de trabalho: | Ar, Ar Seco |
|---|---|---|---|
| Lubrificação: | Não obrigatório | Traço de almofada: | 20 (mm) |
| Material: | alumínio | Resistência ao choque: | 30g |
| Destacar: | 15 bar Válvula solenoide de prova de pressão,Válvula de ar médio de funcionamento com ar seco,ISO Dimensões de montagem de válvula de solenoide pneumática |
||
Tipo padrão
![]()
Digite com interruptor
![]()
Tipo com válvula
![]()
Tipo com válvula e interruptor
![]()
| Item | Descrição |
| ①Modelo de cilindro | |
| ②Formulário de instalação:Veja o diagrama na próxima página | |
| ③Furo do cilindro:Veja a tabela abaixo | |
| ④Curso do cilindro: Veja a tabela abaixo | |
| ⑤Mudar modo | |
| Código | Nome |
| J. | FD-21R |
| H | FD-19RV |
| eu | FD-43RV |
| ⑥Número de interruptores | |
| ⑦Modo de operação da válvula | |
| Solenóide Único | Solenóide Duplo |
| A: Tipo Push Energizado | D: Tipo autoportante |
| C: Tipo de centro fechado de 3 posições | |
| B: Tipo de tração energizada | E: Tipo de centro de exaustão de 3 posições |
| P: Tipo de centro de pressão de 3 posições | |
| ⑧Tensão operacional da válvula | 5: CA 220 V 50 Hz 8: CC 24 V |
| ⑨Formulário de conexão | Veja o diagrama na próxima página |
| Observações | FD-19RV é para φ32~φ125 FD-43RV é para φ160~φ200 |
II. Símbolos Gráficos e Aparência
Tipo padrão
Digite com interruptor
Tipo Equipado com Válvula - Tipo Push quando Energizado
Tipo Equipado com Válvula - Tipo Centro Fechado de 3 Posições
Tipo com válvula
Tipo Equipado com Válvula - Tipo Puxar quando Energizado
Tipo Equipado com Válvula - Tipo Centro de Escape de 3 Posições
Tipo com válvula e interruptor
Tipo Equipado com Válvula - Tipo Autoportante
Tipo Equipado com Válvula - Tipo Centro de Pressão de 3 Posições
1.Os componentes principais são feitos de liga de alumínio, por isso são leves.
A parede do cilindro sofre forte oxidação anódica, tornando-a particularmente resistente ao desgaste e garantindo uma longa vida útil.
2.As dimensões de instalação estão em conformidade com a ISO (Organização Internacional de Padronização).
3. Adota lubrificação sem óleo (lubrificação com óleo também está disponível),
evitando a contaminação por óleo e gás e eliminando a necessidade de um lubrificador de névoa de óleo.
4.Tem uma grande variedade de tipos e especificações.
Estão disponíveis cilindros combinados com interruptores e válvulas,
o que economiza tempo de tubulação e facilita a manutenção e a operação
| Parâmetro | 10A-5 (Tipo Padrão) 10A-5R (Tipo com Interruptor) | 10A-5V (Tipo com Válvula) 10A-5K (Tipo com Válvula e Interruptor) | |||||||||||||||||
| Diâmetro do cilindro D (mm) | Φ32 | ①40φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | Φ200 | Φ250 | Φ32 | Φ40 | Φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | Φ200 | |
| Curso máximo S (mm) | 500 | 800 | 1000 | 1500 | 500 | 800 | 1000 | 1500 | |||||||||||
| Faixa de pressão operacional (bar) | 0,5~10 | 1,5~8 | |||||||||||||||||
| Pressão de prova (bar) | 15 | 12 | |||||||||||||||||
| Faixa de velocidade operacional (mm/seg) | 50~700 | 50~500 | |||||||||||||||||
| Faixa de temperatura operacional (℃) | -25~+80(sob condições sem congelamento) | -25~+80(sob condições sem congelamento) | |||||||||||||||||
| Meio de trabalho | Ar, Ar Seco | ||||||||||||||||||
| Lubrificação | Não necessário (lubrificação com óleo opcional) | ||||||||||||||||||
| Almofada | Almofada ajustável em ambos os lados | ||||||||||||||||||
| Curso de Almofada (mm) | 20 | 25 | 28 | 30 | 20 | 25 | 28 | ||||||||||||
| Instalação | Modelo de cilindro | 10A-5R | 10A-5V | 10A-5K | |||||||||||||||
| Curso Mínimo (mm) - Montagem TC | ①32~φ125 | 125 | 75 | 125 | |||||||||||||||
| ①160~Φ200 | 120 | 165 | 165 | ||||||||||||||||
| Curso mínimo (mm) - Outras montagens | Φ32~φ125 | 30 | 50 | 50 | |||||||||||||||
| ①160~Φ200 | 110 | 165 | 165 | ||||||||||||||||
1. Ao instalar uma chave na posição intermediária de um cilindro do tipo com chave,
a velocidade máxima do cilindro deve estar dentro de 300mm/seg,
para que a velocidade de resposta de cargas, como relés, possa corresponder e a operação esteja em boas condições.
2.O interruptor deve ser usado com carga; caso contrário, a conexão direta a qualquer fonte de alimentação causará queimaduras.
3.Quando o curso mínimo de um cilindro do tipo com interruptor for inferior ao valor especificado na tabela acima,
um switch importado pode ser instalado. Adicione as palavras “(Switch Importado)” após o modelo ao fazer um pedido e o preço será extra.
2. Principais parâmetros técnicos da válvula
| Marca | UM | B | D | C | E | P | |||||
| Tipo | Solenóide Único | Solenóide Duplo | |||||||||
| 2 posições | 3 posições | ||||||||||
| Push Type quando energizado | Tipo de tração quando energizado | Tipo autoportante | Tipo Centro Fechado | Tipo de centro de exaustão | Tipo de centro de pressão | ||||||
| Tensão nominal | CA 220V 50Hz | ||||||||||
| CC 24V | |||||||||||
| Flutuação de tensão permitida | ±10% | ||||||||||
| Diâmetro do cilindro com válvula (mm) | Φ32,①40,φ50,Φ63,Φ80,Φ100,Φ125 | φ160,Φ200,Φ250 | |||||||||
| Corrente de irrupção | AC220V | 45mA | 100mA | ||||||||
| Segurando a corrente | AC220V | 34mA | 75mA | ||||||||
| CC24V | 295mA | 300mA | |||||||||
| Consumo de energia | AC220V | 7,5VA | 16,5VA | ||||||||
| CC24V | 7W | 7,2W | |||||||||
| Classe de isolamento | B | ||||||||||
| Meio de trabalho | Ar, Ar Seco | ||||||||||
| Lubrificação | Não necessário (lubrificação com óleo opcional) | ||||||||||
| Faixa de pressão operacional | 1,5~8 barras | ||||||||||
| Pressão de prova | 12 barras | ||||||||||
3. Principais parâmetros técnicos do switch
| Marca | J. | H | eu | ||||||||
| Modelo (com cabo flexível de 1,5m) | FD-21R | (Φ32~125)FD-19RV | (φ160~200)FD-43RV | ||||||||
| Faixa de tensão operacional | 5~240V CC/CA | 5~240V CC/CA | |||||||||
| Faixa de corrente operacional | 100ma (máx.) | 1000mA | |||||||||
| Capacidade Máxima de Contato | 10W (máx.) | 50W (máx.) | |||||||||
| Corrente de fuga | 0 | 0 | |||||||||
| Luz Indicadora | LED vermelho | LED amarelo | |||||||||
| Tempo de operação | |||||||||||
| Hora de lançamento | |||||||||||
| Resistência ao choque | 30G | 30G | |||||||||
| Faixa de temperatura operacional | -10 ~ +70 ℃ (sob condições sem congelamento) | ||||||||||
| Faixa de temperatura de armazenamento | -20 ~ +80 ℃ (sob condições sem congelamento) | ||||||||||
| Carga Aplicável | Sequenciadores, Mini Relés, Relés Subminiatura | Mini Relés, Relés Gerais, Mini Bobinas Solenóides, Luzes Indicadoras e Sequenciadores | |||||||||
1.SD (Tipo Básico)
![]()
![]()
10A-5V (Tipo com Válvula)
![]()
![]()
![]()
![]()
![]()
1.Quando o cilindro Φ160 está na montagem TC ou TCC, VT=180.
2.As dimensões de instalação do cilindro podem ser calculadas consultando esta tabela e as dimensões dos acessórios dos cilindros da série 10A-5.
LA (suporte horizontal para pés)
LB (montagem de pé axial)
FA (montagem em flange frontal)
FB (montagem em flange traseiro)
CA, CC (montagem com terminal único)
CB (montagem com alça dupla)
TC (montagem de munhão central)
CBB (suporte de pedestal com alça dupla)
TCC (montagem em pedestal de munhão)
VI. Formulários de conexão
Tipo de garfo de extremidade de haste (RT-Y)
Tipo de soquete de haste de extremidade de haste (RT-CB)
Tipo de haste do garfo da extremidade da haste (RY-T)
Tipo de garfo de lug único (HCA-Y)
Tipo de soquete de terminal único (HCA-CB)
Tipo de soquete de garfo de extremidade de haste (RY-CA)
Tipo de haste dupla (HCB-T)
Tipo de soquete duplo (HCB-CA)
Tipo de soquete de garfo de extremidade de haste (RY-CBB)
1.Para dimensões relevantes, consulte a tabela de dimensões dos acessórios para os cilindros da série 10A-5.
2. O munhão intermediário do TC (tipo munhão central) pode ser instalado em qualquer posição no cilindro do cilindro entre as faces internas das tampas dianteiras e traseiras.
VII. Tabela de dimensões de acessórios
Suporte de pé horizontal LA:
![]()
Suporte de pé axial LB:
![]()
Flange Dianteiro FA, Flange Traseiro FB:
![]()
Terminal único CA, terminal único CC:
![]()
Terminal duplo CB:
![]()
Munhão central TC Munhão dianteiro QTCI:
![]()
Pedestal de Lug Único CBB:
![]()
Pedestal de munhão TCC:
![]()
Conexão Rod do único talão de T,Biela em forma de garfo em Y com pino,
Conexão esférica Rod do talão de S única,Biela de junta universal F
![]()
1. Nesta série de cilindros, a válvula é instalada de maneira plana.
A bobina não se danifica facilmente durante o transporte e instalação e ocupa menos espaço.
2.Os principais componentes desta série de cilindros são feitos de liga de alumínio, por isso são leves.
O corpo do cilindro sofre forte oxidação anódica, tornando-o particularmente resistente ao desgaste e com longa vida útil.
3.As dimensões de montagem desta série de cilindros estão em conformidade com os padrões ISO (International Standard Organization).
4.Esta série de cilindros é lubrificada sem óleo (a lubrificação com óleo também é opcional), evitando a contaminação óleo-ar e permitindo que o lubrificador seja omitido.
5. Os acessórios de montagem desta série de cilindros são iguais aos do cilindro 10A - 2.
II. Símbolos Gráficos:
Tipo Equipado com Válvula - Tipo Push quando Energizado
Tipo Equipado com Válvula - Tipo Puxar quando Energizado
Tipo Equipado com Válvula - Tipo Autoportante
Tipo de centro fechado de 3 posições
Tipo de centro de exaustão de 3 posições
Tipo de centro de pressão de 3 posições
Tipo equipado com válvula e interruptor - tipo push quando energizado
III. Método de representação do modelo:
Tipo equipado com válvula
![]()
FA:
| Instalação Forma | |||
| Tipo SD | Tipo Básico | Tipo LB | Tipo de suporte de pé |
| Tipo de autoridade de certificação | Tipo de talão único | Tipo de TC | Tipo de munhão central do cilindro dianteiro |
| Tipo CB | Tipo de talão duplo | Tipo de TCC | Tipo de pedestal do munhão central do cilindro dianteiro |
| Tipo CBB | Tipo de pedestal duplo | Tipo de AT | Tipo de munhão dianteiro |
| Tipo HCA-CB | Tipo Single-DoubleLug | TipoTAC | Tipo de pedestal de munhão dianteiro |
| Tipo FA | Tipo de flange frontal | Tipo TB | Tipo de munhão traseiro |
| Tipo de Facebook | Tipo de flange traseiro | Tipo de TBC | Tipo de pedestal de munhão traseiro |
125: R: 5:
| Diâmetro do furo | Modo de operação | Tensão da válvula | |||
| 32 | Tipo A | 5 | AC220V | ||
| 40 | Tipo B | 8 | CC220V | ||
| 63 | Tipo C | ||||
| 80 | Tipo D | ||||
| 100 | Tipo E | ||||
| 125 | TipoF | ||||
| 160 | |||||
E:
| Formulários de conexão de extremidade de haste | Tipo Básico |
| TSingle LugCcnnecting Rlad Type | |
| S | Biela em forma de garfo em Y com tipo de pino |
| RY-T | Tipo de haste do garfo da extremidade da haste RY-T |
| RT-Y | Tipo de garfo de haste de extremidade Rad RT-Y |
| 5 | RadType de conexão de terminal único esférico |
| F | Tipo de biela de junta FUNinersl |
| RT-CB | Tipo de soquete de haste de extremidade de haste RT-CB |
| RY-CA | Tipo de soquete de garfo de extremidade de haste RY-CA |
| RY-CBB | Tipo de soquete de garfo de extremidade de haste RY-CBB |
Tipo equipado com válvula e interruptor
![]()
FA:
| Instalação Forma | |||
| Tipo SD | Tipo Básico | Tipo LB | Tipo de suporte de pé |
| Tipo de autoridade de certificação | Tipo de talão único | Tipo de TC | Tipo de munhão central do cilindro dianteiro |
| Tipo CB | Tipo de talão duplo | Tipo de TCC | Tipo de pedestal do munhão central do cilindro dianteiro |
| Tipo CBB | Tipo de pedestal duplo | Tipo de TA | Tipo de munhão dianteiro |
| Tipo HCA-CB | Tipo Single-DoubleLug | TipoTAC | Tipo de pedestal de munhão dianteiro |
| Tipo FA | Tipo de flange frontal | Tipo TB | Tipo de munhão traseiro |
| Tipo de Facebook | Tipo de flange traseiro | Tipo de TBC | Tipo de pedestal de munhão traseiro |
1.Principais Parâmetros Técnicos do Cilindro
| Tipo de cilindro 10A-5V(Ⅱ)10A-5V(Ⅱ) | ||||||||
| Diâmetro do furo do cilindro (mm) | φ32 | φ40 | φ50 | φ63 | φ80 | φ100 | φ125 | φ160 |
| Curso Máximo (mm) | 500 | 800 | 1000 | |||||
| Faixa de pressão operacional (bar) | 2-8 | |||||||
| Pressão de prova (bar) | 12 | |||||||
| Faixa de velocidade operacional (mm/seg) | 50-500 | |||||||
| Faixa de temperatura operacional (℃) | -25~+80 (sob condições sem congelamento) | |||||||
| Meio de trabalho | Ar comprimido limpo, seco e lubrificado | |||||||
| Lubrificação | Não necessário (lubrificação opcional) | |||||||
| Almofada | Almofada ajustável em ambos os lados | |||||||
| Curso de Almofada (mm) | 20 | 25 | 28 | |||||
Quando o curso do cilindro excede o comprimento máximo da tabela acima, ele também pode ser produzido. Contudo, para uma operação confiável, a estrutura interna deve ser projetada separadamente, dependendo da natureza da carga. Neste caso, a constante de comprimento do cilindro aumentará proporcionalmente.
| Símbolo | UM | B | C | D | E | F | |
| Tipo de válvula | Controle Solenóide Único | Controle Solenóide Duplo | |||||
| Válvula 2/2 | Válvula 3/3 | ||||||
| Push Type quando energizado | Tipo de tração quando energizado | Tipo autoportante | Tipo Centro Fechado | Tipo de centro de exaustão | Tipo de centro de pressão | ||
| Tensão nominal | AC220V 50Hz | ||||||
| CC24V | |||||||
| Flutuação de tensão permitida | ±10% | ||||||
| Diâmetro do furo do cilindro equipado com válvula (mm) | φ32 φ40 φ50 φ63 φ80 φ100 φ125 φ160 | ||||||
| Iniciando Atual | AC220V | 45mA | |||||
| CC24V | 350mA | ||||||
| Segurando a corrente | AC220V | 34mA | |||||
| CC24V | 295mA | ||||||
| Consumo de energia | AC220V | 7,5VA | |||||
| CC24V | 7W | ||||||
| Classe de isolamento | B | ||||||
| Meio de trabalho | Ar comprimido limpo, seco e lubrificado | ||||||
| Lubrificação | Não necessário (lubrificação opcional) | ||||||
| Faixa de pressão operacional | 2--8 (barra) | ||||||
| Pressão de prova (bar) | 12bar | ||||||
| Símbolo | J. | H | eu | ||||
| Modelo (com cabo de 1m) | FD-21R | (φ32--125)FD-19RV | (φ160--200)FD-43RV | ||||
| Faixa de tensão operacional | 5--240V CC/CA | 5--240V CC/CA | |||||
| Faixa de corrente operacional | 100ma (máx.) | 1000ma (máx.) | |||||
| Capacidade Máxima de Contato | 10W (máx.) | 50W (máx.) | |||||
| Corrente de fuga | 0 | 0 | |||||
| Queda de pressão residual | 2,5V máx@100mA CC | 1,8V máx@1000mA CC | |||||
| Luz Indicadora | LED vermelho | LED amarelo | |||||
| Tempo de operação | ≤1mseg | ≤1mseg | |||||
| Tempo de recuperação | ≤1mseg | ≤1mseg | |||||
| Resistência ao choque | 30G 30G | ||||||
| Faixa de temperatura operacional | -10--+70℃ (sob condições sem congelamento) | ||||||
| Faixa de temperatura de armazenamento | -20--+80℃ (sob condições sem congelamento) | ||||||
| Carga Aplicável | Controlador lógico programável (PLC), relé pequeno, válvula solenóide de baixa potência | ||||||
| Classe de Proteção | IP67 | ||||||
V. Contorno e Dimensões de Instalação:
Tipo Equipado com Válvula - Tipo Push quando Energizado
![]()
Tipo Equipado com Válvula - Tipo Puxar quando Energizado
![]()
Tipo Equipado com Válvula - Tipo Autoportante
![]()
Tipo equipado com válvula com válvula 3/3
![]()
![]()
![]()
Pessoa de Contato: Ina Chen
Telefone: 0086-15168536055
Fax: 86-574-88915660
