I. Características
1.Um novo produto desenvolvido de forma independente através da digestão e absorção de tecnologias estrangeiras avançadas.
2Dimensão axial pequena, estrutura compacta, leve e bonita.
3Instalação directa, sem necessidade de acessórios de instalação.
4O lubrificante sem óleo (o lubrificante com óleo também está disponível), evitando a poluição por óleo e gás, e o lubrificante de névoa de óleo podem ser omitidos.
II. Símbolos gráficos e aparência

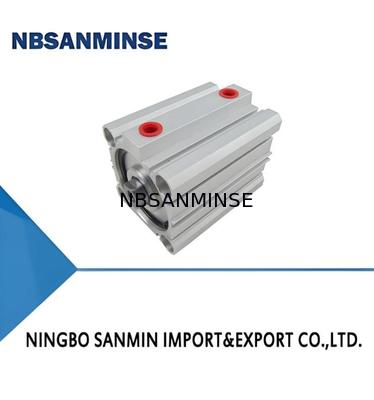

QGY (tipo padrão)
QGY (D) (tipo padrão de ação única de mola dianteira)
QGYR (com tipo de interruptor)
QGYR (D) (Front Spring Single-Acting With Switch Type)
Principais parâmetros técnicos do cilindro
| Modelo |
QGY, QGYR |
QGY(D),QGYR(D) |
| Forro do cilindro (mm) |
20,25,32,40,50,63,80,100,
125 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
φ125 |
| Pressão de prova (bares) |
15 |
| Pressão de trabalho (bares) |
1 ¢ 10 |
2 ¢ 10 |
| Intervalo de temperatura de funcionamento (°C) |
-25 +80 (em condições de não congelamento) |
| Corrente máxima (mm) |
Φ20 ~ Φ25:30;
Φ32~Φ125:50 |
Φ20~Φ25:30;Φ32~Φ40:35;Φ50~Φ100:40;φ125:50 |
| Corrente máxima (mm) |
Ar comprimido seco purificado |
| Médio de trabalho |
Não necessário (também disponível lubrificado a óleo) |
| Primavera para o máximo de força |
Força de reação inicial (N) |
|
14.5 |
22.8 |
32 |
51.8 |
72 |
83.2 |
115.5 |
128.7 |
488 |
| Força de reação final (N) |
|
48.1 |
57 |
102 |
142.5 |
216 |
211.2 |
247.5 |
260.7 |
1442 |
Modelo e principais parâmetros técnicos do interruptor
| Código |
Modelo |
Furação aplicável |
Faixa de tensão de funcionamento |
Faixa de corrente de funcionamento |
Capacidade máxima de contacto |
| V |
FD-72R |
Φ20 ~Φ100 |
5 ̊240 V CC/AC |
100 mA (máximo) |
10W |
Desenho do cilindro fino QGY
Intervalo de perfuração: Φ20 Φ25
Intervalo de perfuração: Φ32 Φ125
Desenho do QGY (D) cilindro fino de ação única de mola dianteira
Intervalo de perfuração: Φ20 Φ25
Intervalo de perfuração: Φ32 Φ125
P: Pode oferecer as amostras grátis?
A: Sim, Mas depende dos produtos, Por favor, contacte-nos. Ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu âmbito de negócios?
A: O nosso âmbito de actividade éServiço de peças de automação para exportadores com recipiente completo e vendacilindro de ar, tratamento de fontes de ar, válvula solenoide,válvula de ar,válvula motorizadora,válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleode adaptação, manômetroetc.
P:WQue tipos de produtos pode fazer?
R: Podemos fazer muitos tipos de aço inoxidável, Latão, alumínioprocessamento de materiais.como altapressão Válvula / válvula solenoide / válvula elétricaválvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.
P: O produto pode ser feito com o nosso logotipo e marca?
R: Sim, claro que podemos fazer. Somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização se for possível.
P: Pode fornecer produtos de marca de instrumentos pneumáticos e hidráulicos famosos originais?
R: Sim, podemos fornecer como Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
P: Há garantia disponível?
R: Sim, normalmente os produtos são de um ano de garantia de qualidade.
P: O conector está no sistema britânico ou métrico? Qual a diferença entre PT, NPT e fios G?
A: O fio G é cilíndrico e não se sela, exigindo juntas adicionais para evitar vazamentos.e os fios internos e externos tornam-se cada vez mais apertados quando apertadosA vedação é obtida através da deformação dos fios, e o selante ou fita é geralmente utilizado em conjunto para melhorar o efeito de vedação.
O fio G é um tubo cilíndrico recto utilizado para ligações não fechadas; o fio PT é um tubo cônico que depende da deformação e vedação do próprio fio;NPT é também um tubo cônico com um ângulo de perfil do dente de 60 graus, utilizado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: O que causa normalmente o esgotamento das bobinas de válvulas solenoides?
A: Voltagem e hz incorretos, comutação frequente, cabeça do piloto a entrar no líquido, problema do núcleo da válvula e da mola,ambiente Quente, vibrações fortes, etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
| Ponto de foco |
Contramedidas para o ambiente de alta temperatura |
Contramedidas em ambientes extremamente frios |
| Sementes |
Fluoroblast, PTFE |
Nitril de baixa temperatura, borracha de silicone, poliuretano |
| Lubrificação |
Gordura sintética de alta temperatura (baixa volatilidade) |
Gordura de baixa temperatura (baixo ponto de cozimento, baixa viscosidade) |
| Tratamento do ar |
Reforçar o arrefecimento, remoção eficiente da água |
Secagem com ponto de orvalho ultra baixo (tipo de refrigeração + adsorção), rastreamento térmico |
| Componentes metálicos |
Autorização de expansão de reservas |
Selecionar materiais com resistência a baixas temperaturas, evitar fugas devido ao encolhimento a frio |
| Componentes de controlo |
Círculos de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar a condensação a frio |
| Instalação |
Manter longe de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição ao vento e à neve, envolver com materiais de isolamento térmico |
