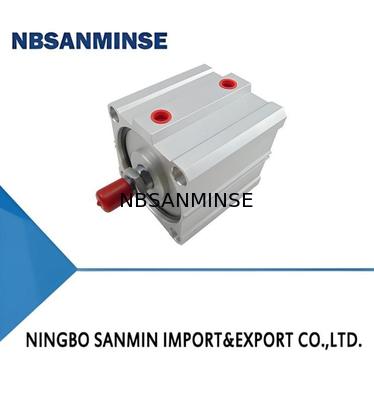

QGY-M cilindro de ar compacto tipo pesado 20-125

Imagem Grande : QGY-M cilindro de ar compacto tipo pesado 20-125

Detalhes do produto:

Lugar de origem:	China
Marca:	NBSANMINSE
Certificação:	ISO9001
Número do modelo:	QGY-M

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	10 unidades
Preço:	Negociável
Detalhes da embalagem:	caixa
Tempo de entrega:	5-30 dias
Termos de pagamento:	L/C,T/T
Habilidade da fonte:	10000 unidades

Contato

QGY-M cilindro de ar compacto tipo pesado 20-125

descrição

Pressão de prova:	15(barra)	Pressão de trabalho:	1~10(barra)
Furo Aplicável:	Φ20~Φ100	Meio de trabalho:	Não obrigatório
Temperatura operacional:	-25 ~ +80 (℃)	Material:	alumínio
Destacar:	Filtro de ar pneumático modelo QGY-M , 1 a 10 bar de pressão de trabalho , 15 bar cilindro pneumático à prova de pressão

I. Características

Um produto recém-desenvolvido desenvolvido de forma independente, absorvendo e digerindo tecnologias estrangeiras avançadas.
Dimensão axial pequena, com uma estrutura compacta, leve e atraente.
Instalação directa, sem necessidade de acessórios de montagem.
Lubrificação sem óleo (a lubrificação com óleo também é opcional), que evita a poluição por óleo e gás e elimina a necessidade de um lubrificador de névoa de óleo

II. Símbolos gráficos e aparência

QGY-M (tipo padrão)
QGY (D) -M (tipo padrão com acionamento único da mola dianteira)
QGYR-M (tipo com interruptor)
QGYR (D) -M (tipo com interruptor e mola dianteira de ação única)

III. Modelo

QGY-M cilindro de ar compacto tipo pesado 20-125 4

IV. Parâmetros técnicos principais

1Parâmetros técnicos principais do cilindro

Modelo		QGY-M, QGYR-M	QGY(D) -M,QGYR(D) -M
Forro do cilindro (mm)		20,25,32,40,50,63,80, 100,125	20	25		32		40		50	63	80	100	φ125
Resistência à pressão (bares)		15
Pressão de funcionamento (bares)		1 ¢ 10	2 ¢ 10
Intervalo de temperatura de funcionamento (°C)		-25 ~ +80 (em condições de não congelamento)
Corrente máxima (mm)		Φ20~Φ25:30; Φ32~φ125:50	Φ20~Φ25:30;Φ32~Φ40:35;Φ50~Φ100:40;Φ125:50
Médio de operação		Ar comprimido seco e purificado
Lubrificação		Não é necessário (lubrificação opcional)
Força de reação da mola no máximo Infarto	(N) - Força de reação inicial		14.5		22.8		32		51.8	72	83.2	115.5	128.7	488
	(N) - Força de reação final		48.1		57		102		142.5	216	211.2	247.5	260.7	1442

2Modelo e principais parâmetros técnicos do interruptor

Código

Modelo

Furo de cilindro adequado

Faixa de tensão de funcionamento

Faixa de corrente de funcionamento

Capacidade máxima de contacto

FD-72R

Φ20~Φ100

5 ̊240 V CC/AC

100 mA (máximo)

10W

V. Dimensões globais e de montagem

Esboço do cilindro fino QGY-M

QGY-M cilindro de ar compacto tipo pesado 20-125 5

Desenho de contorno do cilindro fino QGY (D) -M com mola frontal de ação única

QGY-M cilindro de ar compacto tipo pesado 20-125 6

¥ ¥ ¥ ¥ ¥ ¥Φ32~Φ125

QGY-M cilindro de ar compacto tipo pesado 20-125 7
