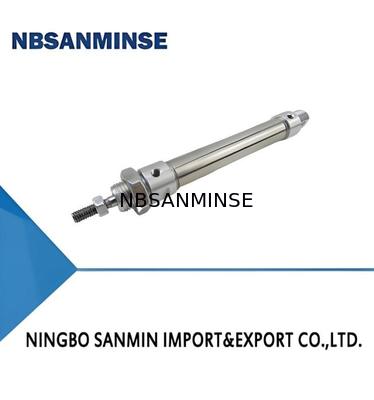

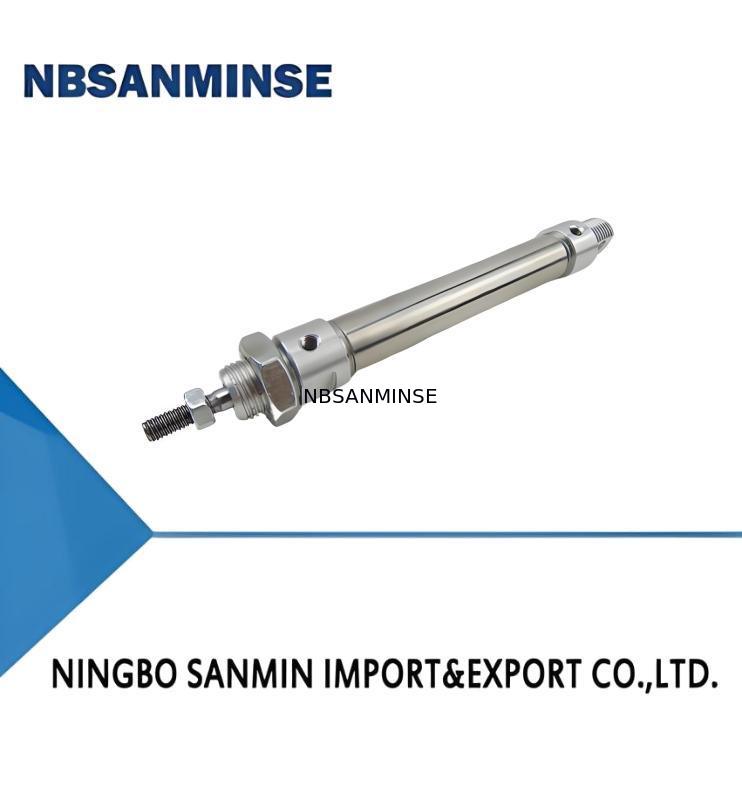

10Y-1 mini cilindro de ar de aço inoxidável com válvula e interruptor de 10 bar

10Y-1 mini cilindro de ar de aço inoxidável com válvula e interruptor de 10 bar
10Y-1 mini cilindro de ar de aço inoxidável com válvula e interruptor de 10 bar

Imagem Grande :  10Y-1 mini cilindro de ar de aço inoxidável com válvula e interruptor de 10 bar

Detalhes do produto:
Lugar de origem: China
Marca: NBSANMINSE
Certificação: ISO9001
Número do modelo: 10A-1
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10 unidades
Preço: Negociável
Detalhes da embalagem: caixa
Tempo de entrega: 5-30 dias
Termos de pagamento: L/C,T/T
Habilidade da fonte: 10000 unidades
Contato

10Y-1 mini cilindro de ar de aço inoxidável com válvula e interruptor de 10 bar

descrição
Formulário de Amortecimento: almofada do coxim Pressão de prova: 15(barra)
Temperatura operacional: -25 ~ +80(℃) Subministro de petróleo: Não obrigatório
Velocidade operacional: 50~500(mm/s) Material: Aço inoxidável
Destacar:

10Y-1 cilindro pneumático de ar

,

15 bar cilindro de ar à prova de pressão

,

Acoplamento de almofada Acoplamento de cilindro pneumático

I. Características:

1As peças são feitas de liga de alumínio, com peso leve e pequeno volume.

2. As dimensões da instalação estão em conformidade com a norma ISO (norma internacional).

3O lubrificante sem óleo (o lubrificante com óleo também está disponível), evitando a poluição por óleo e gás, e o lubrificante de névoa de óleo podem ser omitidos.

II. Modelo

10Y-1 mini cilindro de ar de aço inoxidável com válvula e interruptor de 10 bar 0

① Modelo de cilindro Ver Tabela de desempenho do cilindro para mais detalhes
② Formulário de instalação Veja o diagrama na página seguinte para mais detalhes
⑤ Formulário de cobertura traseira Veja o diagrama na página seguinte para mais detalhes
Código S P K
Nome Tipo básico Portão axial FD-13RV
⑥ Modo de funcionamento da válvula A: Tipo de empurrão quando energizado
B: Tipo de puxa quando energizado
⑦ Tensão de funcionamento da válvula 5:AC220V 50HZ
8:DC24V
⑧ Modelo de interruptor Ver Tabela de desempenho do interruptor para mais detalhes
Código K H
Nome FD-03R FD-13RV
⑨ Número de interruptores
⑩ Acessórios de ligação do extremo da haste Veja o diagrama na página seguinte para mais detalhes

III. Símbolos gráficos e aparência

10Y-1 mini cilindro de ar de aço inoxidável com válvula e interruptor de 10 bar 1

IV. Parâmetros técnicos principais

1Principais parâmetros técnicos do cilindro

Variedade Tipo padrão Com tipo de interruptor Com tipo de válvula Com válvula e tipo de interruptor
Modelo 10Y-1 10Y-1R 10Y-1V 10Y-1K
Forro do cilindro ((mm) φ8,Φ10,Φ12,Φ16,Φ20,φ25,中32,Φ40,φ50 中20,Φ25,中32,中40,φ50
Força máxima ((mm) Φ8, Φ10:200;Φ12,Φ16:300;Φ20,Φ25:400;φ32:500;Φ40:600;φ50:800
Força máxima ((mm) Não há limite 37  Não há limite 37
Intervalo de pressão de funcionamento (bares) Φ8~16:1 ̇10; Φ20~φ50:0.5 ¢ 10 1.5 ¢ 10
Pressão de prova (bares) 15
Intervalo de velocidade de funcionamento ((mm/s) Φ8~16:50 ¥500;20~50:50 ¥700 50 ~ 500
Intervalo de temperatura de funcionamento ((°C) -25 ̊+80 ̊ (em condições de não congelamento)
Médio de trabalho Ar comprimido seco e limpo
Formulário de amortecimento Acolchado
Fornecimento de petróleo Não é necessário ((Lubricado com óleo também disponível)

2Parâmetros técnicos principais do interruptor

Modelo FD-03R FD-13RV
Faixa de tensão de funcionamento 5~240V DC/AC 5~240V DC/AC
Faixa de corrente de funcionamento 100 mA (máximo) 500 mA
Capacidade máxima de contacto 10W (máximo) 10W (máximo)
Corrente de vazamento 0  Nenhum
Luz de indicador LED vermelho LED amarelo
Tempo de operação
Tempo de recuperação
Resistência ao impacto 30 g 30 g

Nota:

1 O interruptor FD-03R é aplicável a garrafas com furo Φ8·Φ50.

2 O FD-13RV é aplicável a cilindros com furo Φ8·Φ50.

3 Para os principais parâmetros técnicos da válvula, consulte a tabela relevante das válvulas dos cilindros da série 10Y-2.

V. Esboço e dimensões da instalação

10Y-1 mini cilindro de ar de aço inoxidável com válvula e interruptor de 10 bar 2

10Y-1 mini cilindro de ar de aço inoxidável com válvula e interruptor de 10 bar 3

10Y-1 mini cilindro de ar de aço inoxidável com válvula e interruptor de 10 bar 4

10Y-1 mini cilindro de ar de aço inoxidável com válvula e interruptor de 10 bar 5

10Y-1 mini cilindro de ar de aço inoxidável com válvula e interruptor de 10 bar 6

10Y-1 mini cilindro de ar de aço inoxidável com válvula e interruptor de 10 bar 7

10Y-1 mini cilindro de ar de aço inoxidável com válvula e interruptor de 10 bar 8

10Y-1 mini cilindro de ar de aço inoxidável com válvula e interruptor de 10 bar 9
