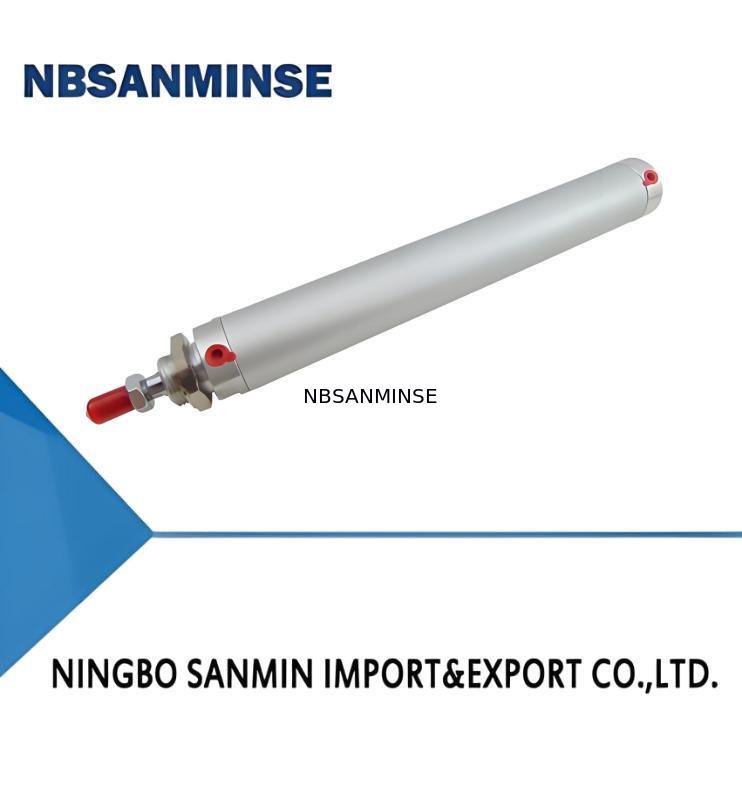

10Y-2 ISO Mini Air Cylinder Extremamente resistente ao desgaste e longa vida útil

1As peças são feitas de liga de alumínio, com peso leve e pequeno volume.

2. As dimensões da instalação estão em conformidade com a norma ISO (norma internacional).

3O lubrificante sem óleo (o lubrificante com óleo também está disponível), evitando a poluição por óleo e gás, e o lubrificante de névoa de óleo podem ser omitidos.

4Existem muitas variedades e especificações, e cilindros combinados com interruptores e válvulas estão disponíveis,

A redução do tempo de ligação das tubulações e a conveniência da manutenção e da exploração.

II. Símbolos gráficos e aparência

III. Modelo

2Parâmetros técnicos principais do interruptor

3Principais parâmetros técnicos da válvula

V. Esboço e dimensões da instalação

1.As dimensões dos acessórios dos cilindros da série 10Y-2 são as mesmas que as dos cilindros 10Y-1 com Φ20·Φ50.ao calcular as dimensões de instalação dos cilindros 10Y-2,, podem ser calculados referindo-se ao presente quadro e às dimensões dos acessórios dos cilindros da série 10Y-1.

2Os formulários de instalação SD, FA e LS para os cilindros 10Y-2 (tipo padrão) com diâmetros de furo Φ20 e Φ25 cumprem a norma ISO.

3.Referir-se-á aos formulários de instalação e de ligação das pontas da série 10Y-1 para os formulários de instalação e de ligação das pontas da série 10Y-2 com Φ20?? Φ50.
