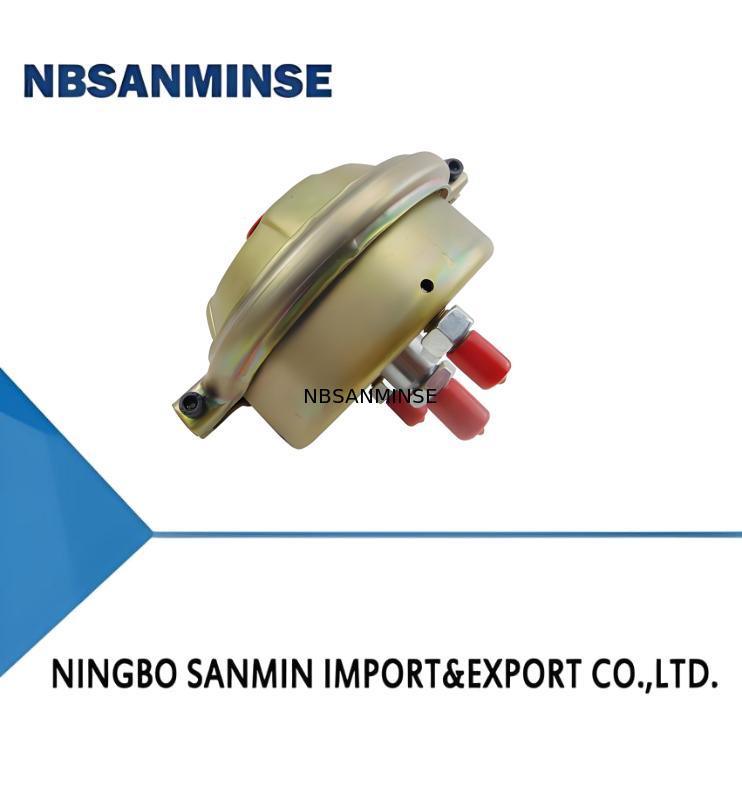

QGV(D) Diafragma cilindro de ar Pneumático cilindro pequeno leve e compacto

Imagem Grande : QGV(D) Diafragma cilindro de ar Pneumático cilindro pequeno leve e compacto

Detalhes do produto:

Lugar de origem:	China
Marca:	NBSANMINSE
Certificação:	ISO9001
Número do modelo:	QGV(D)

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	10 unidades
Preço:	Negociável
Detalhes da embalagem:	caixa
Tempo de entrega:	5-30 dias
Termos de pagamento:	L/C,T/T
Habilidade da fonte:	10000 unidades

Contato

QGV(D) Diafragma cilindro de ar Pneumático cilindro pequeno leve e compacto

descrição

Curso de trabalho:	45 mm)	Pressão de trabalho:	1-6,3 (barra)
Pressão de prova:	9,54 (barra)	Diâmetro de haste do pistão:	32(mm)
Temperatura operacional:	-25~+80(℃)	Material:	Aço
Destacar:	cilindro de ar pneumático de 45 mm de curso de trabalho , 1-6.3bar Pressão de trabalho cilindro pneumático guiado , 9.54bar cilindro de bloqueio à prova de pressão

I. Características

1É um produto inovador da nossa empresa, adequado para ocasiões de curta duração.

2. Tem um bom desempenho de vedação e não é fácil de vazar.

3Possui uma estrutura simples e compacta, um pequeno volume e um peso leve.

4Não há peças desgastadas e a manutenção é conveniente.

II. Símbolos gráficos

QGV(D) Diafragma cilindro de ar Pneumático cilindro pequeno leve e compacto 0

III. Modelo

IV. Parâmetros técnicos principais

Diâmetro de perfuração equivalente ((mm)		140	160
Diâmetro da haste de pistão ((mm))		32	32
Duração de funcionamento ((mm)		45	50
Pressão de trabalho ((bar)		Um a seis.3
Pressão de prova ((bar)		9.54
Intervalo de temperatura de funcionamento ((°C)		-25 ̊+80 (em condições de não congelamento)
Médio de trabalho		Ar comprimido purificado com névoa de óleo
Propulsão do cilindro (P=5bar)	Iniciação do curso	7716	9810
	Fim do curso	5648	7198
Força de reação inicial de primavera		84.4	120
Força de Reacção Final de Primavera		180	230

V. Esboço e dimensões da instalação

QGV(D) Diafragma cilindro de ar Pneumático cilindro pequeno leve e compacto 1

Tabela de dimensões (unidade: mm)

QGV(D) Diafragma cilindro de ar Pneumático cilindro pequeno leve e compacto 2

Nota: Corrida máxima = Corrida de trabalho ÷ 0.8
