Detalhes do produto:
|
| Pressão de prova: | 10 (barra) | Ângulo de balanço: | 90.180 (graus) |
|---|---|---|---|
| Ângulo de ajuste: | ± 5 (graus) | Ângulo de amortecimento: | 20 (graus) |
| Material: | alumínio | Faixa de temperatura operacional (℃): | -25 ¢ + 70 |
| Destacar: | 10 bar Válvula solenoide de prova de pressão,90-180 graus ângulo de balanço válvula de ar,±5 graus de ângulo de regulação da válvula solenoide pneumática |
||
II. Modelo
![]()
| ① | Formulário de instalação | SD, FA, FB | ||
| ② | Furação do cilindro | QGK-2 | φ20. φ25. φ32. φ40 | |
| QGK-1 | φ63,φ80,φ100,φ125 | |||
| ③ | Ângulo de balanço | 90° 180° | ||
| ④ | Mudança | Código | Modelo | |
| J | FD-21R | |||
| H | FD-19RV | |||
| A | SR1 | |||
| ⑤ | Número de interruptores | 2 para produtos normalizados | ||
| ⑥ | Forma do eixo de saída | T | Aço único | |
| T₂ | Arco duplo | |||
Nota: O interruptor SR1 só é aplicável a cilindros de balanço de engrenagem de pequeno porte com Φ20 ∼Φ40; os interruptores FD-21R e SR401 só são aplicáveis a cilindros de balanço de engrenagem de médio porte com Φ63 ∼Φ125.
| Ponto | Tipo básico (QGK-1) | Tipo básico (QGK-1R) | Com tipo de interruptor (QGK-2) | Com tipo de interruptor (QGK-2R) |
| Modelo | QGK-1 | QGK-1R | QGK-2 | QGK-2R |
| Forro do cilindro (mm) | φ63,φ80,φ100,φ125 | φ20,φ25,φ32,φ40 | ||
| Intervalo de pressão de trabalho (bares) | 1 ¢7 | 1 ¢ 10 | ||
| Pressão de prova (bares) | 10 | 15 | ||
| Ângulo de balanço (grados) | 90,180 | |||
| Ângulo de regulação (grados) | ± 5 | |||
| Torque nominal (N·m) (a 5 bar) | Φ63:34.3;Φ80:66.6;Φ100:120.5;Φ125:319 | Φ20:2;Φ25:2.8;Φ32:3.5;Φ40:5.7 | ||
| Intervalo de temperatura de funcionamento (°C) | -25 ̊+70 ̊ (em condições de não congelamento) | |||
| Mecanismo de amortecimento | Acolchado ajustável em ambos os lados | Amarração ajustável de um lado | ||
| Ângulo de amortecimento (grados) | 20 | Φ20,Φ25,Φ32:35;Φ40:32 | ||
| Lubrificação | {Não lubrificado (Lubrificado opcional) | |||
Nota: Para evitar um impacto causado por uma energia de impacto que exceda a capacidade de absorção do dispositivo de amortecimento do cilindro, utilize um amortecedor separado para absorver a energia de impacto.
| Modelo (com cabo flexível de 1,5 m) | FD-21R | FD-19RV | ||
| Intervalo de tensão de funcionamento (V) | 5 ̊240 DC/AC | 5 ̊240 DC/AC | ||
| Intervalo de corrente de funcionamento (mA) | 100 (máximo) | |||
| Capacidade máxima de contacto | 10W (máximo) | 50W (máximo) | ||
| Tempo de operação | ||||
| Tempo de recuperação | ||||

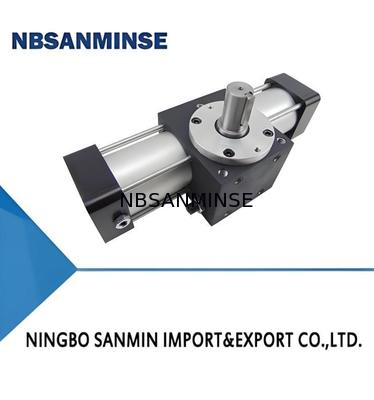

1.QGK-1 cilindro oscilante de tamanho médio com porta-malas
SD (tipo básico)
![]()
![]()
QGKG-1T (tipo padrão de eixo de saída único)
Nota:Método de regulação do ângulo de balanço: para cilindros com oscilação de 90°, ajustar os parafusos 1 e 3.
![]()
![]()
QGK-1RT eixo de saída único (com tipo de interruptor)
![]()
QGK-1T2 (dual shaft de saída)
![]()
![]()
Desenho de contorno do cilindro oscilante de caixão de saída único tipo
![]()
![]()
Desenho de contorno do cilindro oscilante de rack e pinion de tamanho pequeno
![]()
Nota:No quadro, L, L1 e □N são as dimensões de instalação dos eixos de saída duplos.
Tabela de dimensões dos acessórios para cilindros oscilantes de pequeno porte de tipo QGK-2
![]()
