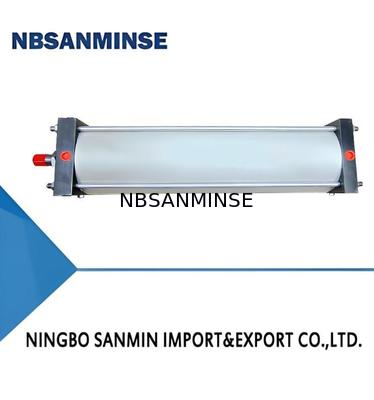

10A-2 cilindro de ar pneumático ISO Borra Φ125, Φ160, Φ200, Φ250 cilindro pesado grande

I. Características

1. As dimensões de instalação estão em conformidade com a ISO (Norma Internacional).
2. A lubrificação isenta de óleo (lubrificação a óleo opcional) evita a contaminação por óleo e gás, e o lubrificador de névoa de óleo pode ser omitido.
3. As peças principais são feitas de aço carbono de alta qualidade, robustas e duráveis, adequadas para trabalhar em condições adversas.

II. Símbolos Gráficos e Aparência

III. Modelo

IV. Principais Parâmetros Técnicos

1. Diâmetro do Cilindro: Φ125, Φ160, Φ200, Φ250 (mm)
2. Curso de Amortecimento: 20, 23, 23, 25 (mm)
3. Curso Máximo: 2000mm
4. Faixa de Pressão de Trabalho: 1~10bar
5. Pressão de Prova: 15bar
6. Faixa de Velocidade de Operação: 50~700mm/s
7. Faixa de Temperatura de Operação: -25 ~ +80℃ (em condições não congelantes)
8. Meio de Trabalho: Ar Comprimido Purificado
9. Lubrificação: Não Requerida (Lubrificação a Óleo Opcional)

V. Dimensões do Contorno e Instalação

1. Tipo Básico (Tipo SD) ISO

VI. Contorno e Dimensões dos Acessórios da Extremidade da Haste

• Tipo T (Haste de Conexão com Olhal Único)
•
• Tipo Y (Haste de Conexão em Forma de Garfo com Pino)
•
•
