Design especial OEM cilindro pneumático pesado para peças de máquinas
Pessoa de Contato : Ina Chen
Número de telefone : 0086-15168536055
Whatsapp : +8615168536055
| Quantidade de ordem mínima : | 20 | Preço : | Negotiationc |
|---|---|---|---|
| Detalhes da embalagem : | Sacos de plástico, caixas, caixa, pálete ou como o conselho do cliente | Tempo de entrega : | negociação |
| Habilidade da fonte : | ano de 10000 PCes |
| Lugar de origem: | Ningbo | Marca: | NBSANMINSE |
|---|---|---|---|
| Certificação: | ISO9001 | Número do modelo: | CXSJ |
|
Informação detalhada |
|||
| Tamanho: | 1, 2, 3, 7 | Fluido: | Ar (não - lubrificante) |
|---|---|---|---|
| temperatura: | ℃ 0 a 60 | coxim: | Nenhuns/amortecedor de borracha |
| Tamanho de furo: | Φ 6, Φ 8, Φ 10, Φ 12 | Tamanho do porto: | M3 × 0. 5/M5× 0. 8 |
| Destacar: | Cilindros do ar de SMC,cilindro pneumático guiado |
||
Descrição de produto

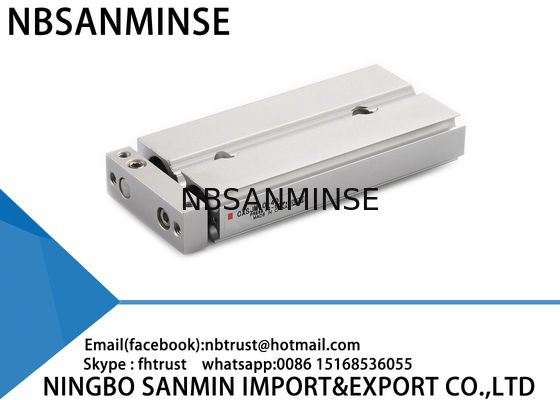

Cilindro duplo compacto do ar de CXSJ Rod nenhum/coxim abundante de borracha Eco amigável
1: Vário estilo para o cada produtos e completamente produtos pneumáticos da série.
2: Grande estoque para o transporte rápido.
3: De alta qualidade com preço competitivo.
4: A ordem da amostra & a ordem da quantidade pequena são aceitáveis.
5: Personalize de acordo com seu pedido especial.
6: Forneça a informação de produtos livre.
7: Serviço assegurado e ativo da qualidade segura da após-venda
8: Uma garantia de qualidade do ano
9: Suporte laboral através de ina@pneuhydr.com
Especificações
| Tamanho de furo (milímetros) | 6 | 10 | 15 | 20 | 25 | 32 |
| Fluido | Ar (Não-lubrificante) | |||||
| Pressão de prova | 1.05MPa | |||||
| Pressão de funcionamento máxima | 0.7MPa | |||||
| Pressão de funcionamento mínima | 0.15MPa | 0.1MPa | 0.05MPa | |||
| Temperatura ambiental e fluida | -10 ao ℃ 60 (nenhuma congelação) | |||||
| Velocidade do pistão | 30 a 800 mm/s | 30 a 700 mm/s | 30 a 600mm/s | |||
| Coxim | Amortecedor de borracha em ambas as extremidades | |||||
| Escala ajustável do curso | 0 a -5 milímetros compararam ao curso padrão | |||||
| Tamanho do porto | M3×0.5 | M5×0.8 | RC (NPT, FF) 1/8 | |||
| Energia cinética permissível | 0.016J | 0.064J | 0.095J | 0.17J | 0.27J | 0.32J |
Curso padrão
(milímetro)
| Modelo | Curso padrão | Escala do curso de Manufacturable |
| CXSJ 6 | 10,20,30,40,50 | 60 a 100 |
| CXSJ 10 | 10,20,30,40,50,75 | 80 a 150 |
| CXSJ 15 | 10,20,30,40,50,75,100 | 110 a 150 |
| CXSJ 20,25,32 | 110 a 200 |
Saída teórica
(N)
|
Tamanho de furo (milímetro) |
Tamanho de Rod (milímetro) |
Sentido de funcionamento | Área do pistão (² do milímetro) | Pressão de funcionamento (MPa) | |||||||
| 0,1 | 0,15 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | ||||
| CXSJ 6 | 4 | PARA FORA | 56 | - | 8,4 | 11,2 | 16,8 | 22,4 | 28,0 | 33,6 | 39,2 |
| EM | 31 | - | 4,6 | 6,2 | 9,3 | 12,4 | 15,5 | 18,6 | 21,7 | ||
| CXSJ 10 | 6 | PARA FORA | 157 | 15,7 | - | 31,4 | 47,1 | 62,8 | 78,5 | 94,2 | 110 |
| EM | 100 | 10,0 | - | 20,0 | 30,0 | 40,0 | 50,0 | 60,0 | 70,0 | ||
| CXSJ 15 | 8 | PARA FORA | 353 | 35,3 | - | 70,6 | 106 | 141 | 177 | 212 | 247 |
| EM | 252 | 25,2 | - | 50,4 | 75,6 | 101 | 126 | 151 | 176 | ||
| CXSJ 20 | 10 | PARA FORA | 628 | 62,8 | - | 126 | 188 | 251 | 314 | 377 | 440 |
| EM | 471 | 47,1 | - | 94,2 | 141 | 188 | 236 | 283 | 330 | ||
| CXSJ 25 | 12 | PARA FORA | 982 | 98,2 | - | 196 | 295 | 393 | 491 | 589 | 687 |
| EM | 756 | 75,6 | - | 151 | 227 | 302 | 378 | 454 | 529 | ||
| CXSJ 32 | 16 | PARA FORA | 1608 | 161 | - | 322 | 482 | 643 | 804 | 965 | 1126 |
| EM | 1206 | 121 | - | 241 | 362 | 482 | 603 | 724 | 844 | ||
Nossos produtos são de alta qualidade com uma garantia de 12 meses, e apoiam o pagamento paypal.
