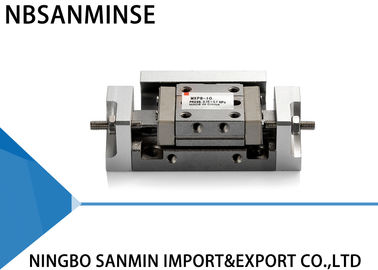

Série MXP de Mesa Deslizante Pneumática Cilindro de Ação Dupla Tamanho do Furo 6 - 16 mm
Especificações
| Modelo |
MXP6 |
MXP8 |
MXP10 |
MXP12 |
MXP16 |
| Tamanho do Furo ( mm ) |
6 |
8 |
10 |
12 |
16 |
| Tamanho da Porta de Tubulação |
M3 × 0 . 5 |
M5 × 0 . 8 |
| Fluido |
Ar |
| Ação |
Dupla Ação |
| Pressão de Operação |
0 . 15 a 0 . 7 MPa |
| Pressão de Prova |
1 . 05 MPa |
| Temperatura Ambiente e do Fluido |
- 10 a 60 ℃ |
|
Faixa de velocidade de operação
( Velocidade média de operação )
|
50 a 500 mm/s
( Opção de ajustador / Batente de metal : 50 a 200 mm / s
|
| Amortecimento |
Batente de Borracha
Amortecedor ( Opção não disponível para as Séries MXP e MXP8 )
Não ( Opção ajustável / Batente de metal )
|
| Graxa sintética de alta temperatura (baixa volatilidade) |
Sem Lubrificação |
| Curso Ajustável |
Equipamento padrão ( Ajustável em apenas um lado , para o MX |
| Sensor Automático |
Sensor automático de leitura ( 2 – fios , 3 – fios )
Sensor automático de estado sólido ( 2 – fios , 3 – fios )
Sensor automático de estado sólido de indicação de 2 – cores ( 2 – fios , 3 – fios )
|
| Tolerância do comprimento do curso |
+1mm
0mm
|
Nenhum ) Velocidade Média de Operação : Velocidade em que o curso é dividido por um período de tempo desde o início da operação até o fim .
Saída Teórica
( N )
|
Tamanho do Furo
( mm )
|
Área do Pistão ( mm ² ) |
Pressão de Operação ( MPa ) |
| 0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
| 6 |
28 |
6 |
8 |
11 |
14 |
17 |
20 |
| 8 |
50 |
10 |
15 |
20 |
25 |
30 |
35 |
| 10 |
79 |
16 |
21 |
32 |
40 |
47 |
55 |
| 12 |
113 |
23 |
34 |
45 |
57 |
68 |
79 |
| 16 |
201 |
40 |
60 |
80 |
101 |
121 |
141 |
Tamanho do Furo / Curso Padrão ( mm )
| 6 |
5 , 10 |
| 8 |
10 , 20 |
| 10 |
10 , 20 |
| 12 |
15 , 25 |
| 16 |
20 , 30 |
Opção de Ajustador
Símbolo : Opção de Ajustador
Nulo : Batente de Borracha
B : Amortecedor
C : Batente de Metal
Trilho Magnético / Sensor
Nulo : Com ímã e trilho
N : Sem ímã e trilho
Sensor Automático
Nulo : Sem sensor automático ( Ímã embutido )
Número de sensores automáticos
Nulo : 2 peças
S : 1 peça
N : " n " peças
Por que nos escolher
1: Vários estilos para cada produto e série completa de produtos pneumáticos.
2: Grande estoque para envio rápido.
3: Personalizado de acordo com seu pedido especial.
4: Fornecer informações gratuitas sobre produtos.
5: Alta qualidade com preço competitivo.
P: Você poderia oferecer amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenoide,válvula de ar, válvula motorizada, válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexão, manômetro etc.
P:Que tipos de produtos você pode fabricar?R: Podemos fabricar muitos tipos de aço inoxidável
,latão, alumínio processamento de materiais.como altapressãoVálvula / válvula solenoide / válvula elétrica válvula / válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulico produtos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?
R: Sim, claro, podemos fazer. somos fornecedores OEM há anos e profissionais em fazer. Mas você precisa nos dar a autorização, se for possível.
P: Você pode fornecer mercadorias de marcas pneumáticas e hidráulicas famosas originais?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? R: Sim, normalmente os produtos têm garantia de qualidade de um ano.
P: O conector é em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?
R:
A rosca G é cilíndrica e não se auto-vedante, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação Rosca G é um tubo reto cilíndrico usado para conexões não vedadas; rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenoide?
R: Tensão e frequência incorretas, comutação frequente, cabeça piloto entrando em líquido, problema no núcleo da válvula e na mola,
ambientequente, vibração pesada etc. P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? Ponto de Foco
| Contramedidas para Ambiente de Alta Temperatura |
Contramedidas para Ambiente de Extremo Frio |
Vedações |
| Fluororubber, PTFE |
Nitrila de baixa temperatura, borracha de silicone, poliuretano |
Lubrificação |
| Graxa sintética de alta temperatura (baixa volatilidade) |
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
Tratamento do Fornecimento de Ar |
| Fortalecer o resfriamento, remoção eficiente de água |
Secagem de ponto de orvalho ultrabaixo (tipo refrigeração + adsorção), aquecimento |
Componentes Metálicos |
| Reservar folga de expansão |
Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido à contração a frio |
Componentes de Controle |
| Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
Instalação |
| Manter afastado de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição ao vento e neve, envolver com materiais de isolamento térmico |
|
