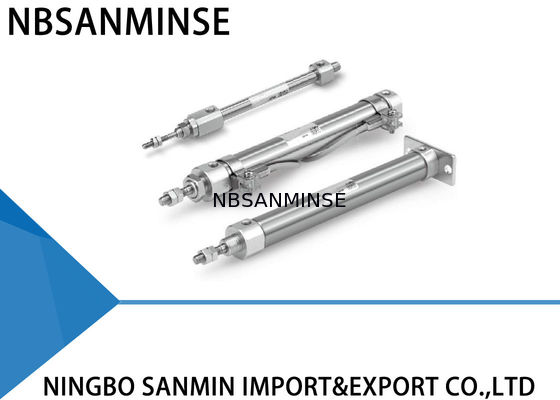

Cilindro de Ar CJ2 Tipo Padrão Dupla Ação Haste Única Cilindro Pneumático SMC
Especificações
| Tamanho do Furo ( mm ) |
6 |
10 |
16 |
| Ação |
Dupla Ação, Haste Única |
| Fluido |
Ar |
| Pressão de Prova |
1 MPa |
| Pressão Máxima de Operação |
0.7MPa |
| Pressão Mínima de Operação |
Amortecedor de Borracha |
0.12MPa |
0.06MPa |
| Amortecimento de Ar |
- |
0.1MPa |
| Temperatura Ambiente e do Fluido |
Sem chave automática: -10 °C a 70 °C (Sem congelamento)
Com chave automática: -10 °C a 60 °C (Sem congelamento)
|
| Amortecimento |
Amortecedor de Borracha |
Amortecedor de Borracha / Amortecimento de Ar |
| Graxa sintética de alta temperatura (baixa volatilidade) |
Não necessário (Não lubrificado) |
| Velocidade do Pistão |
Amortecedor de Borracha |
50 a 750 mm/s |
| Amortecimento de Ar |
- |
50 a 1000 mm/s |
| Energia Cinética Permissível |
Amortecedor de Borracha |
0.012J |
0.035J |
0.090J |
| Amortecimento de Ar (Comprimento efetivo do amortecimento) |
- |
0.07J
(9.4mm)
|
0.18J
(9.4mm)
|
| Tolerância do comprimento do curso |
+1.0
0
|
Cursos Padrão
| Tamanho do Furo |
Curso Padrão |
Curso Máximo Fabricável |
| 6 |
15, 30, 45, 60 |
200 |
| 10 |
15, 30, 45, 60, 75, 100, 125, 150 |
400 |
| 16 |
15, 30, 45, 60, 75, 100, 125, 150, 175, 200 |
400 |
Por que nos escolher
1: Vários estilos para cada produto e linha completa de produtos pneumáticos.
2: Pedido de amostra e pedido de pequena quantidade são aceitáveis.
3: Personalizado de acordo com seu pedido especial.
4: Fornecer informações gratuitas sobre produtos.
5: Grande estoque para envio rápido.
P: Você poderia oferecer amostras grátis?
R: Sim, mas depende dos produtos, Por favor, entre em contato conosco ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu escopo de negócios?
R: Nosso escopo de negócios éserviço de exportador de peças de automação com contêiner completo, e venda decilindro de ar, tratamento de fonte de ar, válvula solenoide,válvula de ar,válvula motorizada, Válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleo conexões, manômetro etc.
P:Que tipos de produtos você pode fabricar?R: Podemos fabricar muitos tipos de aço inoxidável
,latão, alumínio processamento de materiais.como altapressãoVálvula / válvula solenoide / válvula elétrica válvula / válvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.P: O produto pode ser feito com nosso logotipo e marca?
R: Sim, claro, podemos fazer. somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização, se for possível.
P: Você pode fornecer produtos pneumáticos e hidráulicos, instrumentos de marcas famosas originais?
R: Sim, podemos fornecer como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? R: Sim, normalmente os produtos têm garantia de qualidade de um ano.
P: O conector é em sistema britânico ou métrico? Qual é a diferença entre roscas PT, NPT e G?
R:
A rosca G é cilíndrica e não se auto-veda, exigindo juntas adicionais para evitar vazamentos. PT e NPT são cônicas, e as roscas interna e externa ficam cada vez mais apertadas ao serem apertadas. A vedação é obtida através da deformação das roscas, e selante ou fita são geralmente usados em conjunto para melhorar o efeito de vedação. Rosca G é um tubo reto cilíndrico usado para conexões não seladas; rosca PT é um tubo cônico que depende da deformação e vedação da própria rosca; NPT também é um tubo cônico com um ângulo de perfil de dente de 60 graus, usado principalmente na América do Norte.
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: O que geralmente causa a queima das bobinas da válvula solenoide?
R: Tensão e Hz incorretos, comutação frequente, cabeça piloto entrando em líquido, problema no núcleo da válvula e na mola,
ambientequente, vibração pesada etc. P:
O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios? Ponto de Foco
| Contramedidas para Ambiente de Alta Temperatura |
Contramedidas para Ambiente de Extremo Frio |
Vedações |
| Fluororubber, PTFE |
Nitrila de baixa temperatura, borracha de silicone, poliuretano |
Lubrificação |
| Graxa sintética de alta temperatura (baixa volatilidade) |
Graxa de baixa temperatura (baixo ponto de fluidez, baixa viscosidade) |
Tratamento do Fornecimento de Ar |
| Fortalecer o resfriamento, remoção eficiente de água |
Secagem de ponto de orvalho ultrabaixo (refrigeração + tipo adsorção), aquecimento |
Componentes Metálicos |
| Reservar folga de expansão |
Selecionar materiais com tenacidade a baixas temperaturas, evitar vazamentos devido à contração a frio |
Componentes de Controle |
| Bobinas de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar condensação a frio |
Instalação |
| Manter longe de fontes de calor, adicionar placas de isolantes térmicos |
Evitar exposição a vento e neve, envolver com materiais de isolamento térmico |
|
