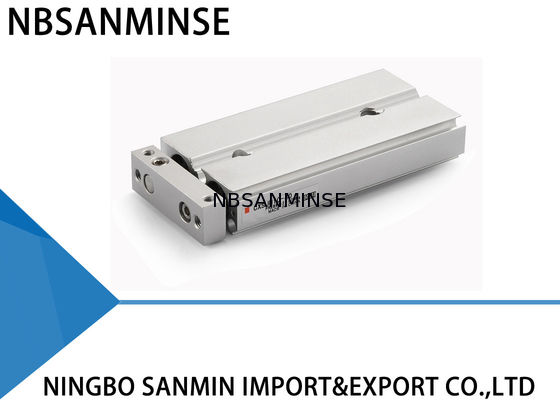

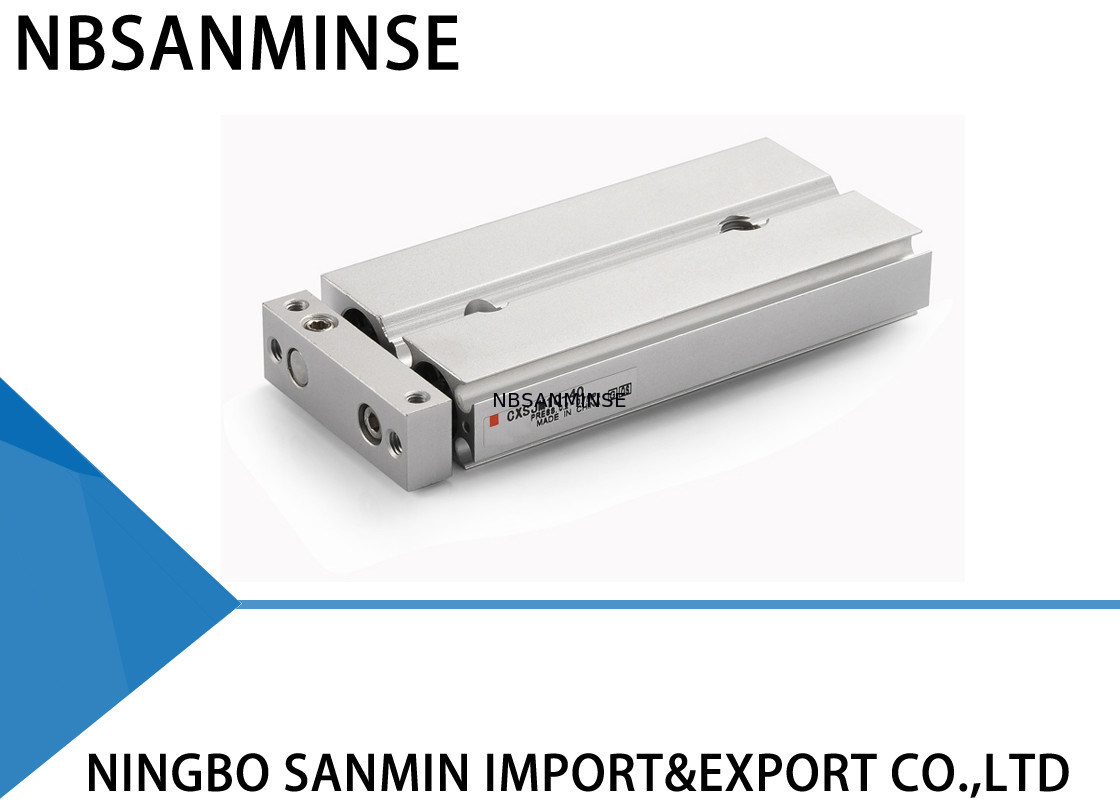

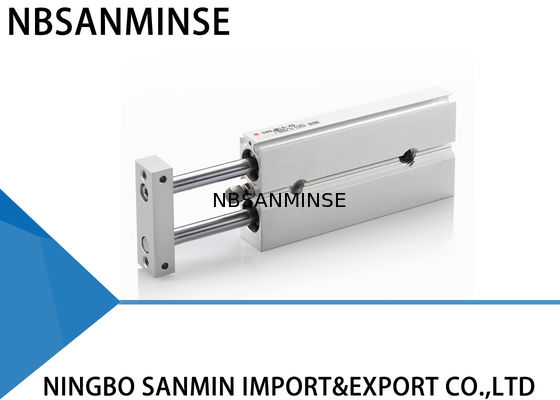

CXSJ cilindro de duas hastes / cilindro pneumático de tipo compacto SMC tipo similar
Especificações
| Tamanho do furo (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
| Fluido |
Ar (não lubrificante) |
| Pressão de prova |
10,05 MPa |
| Pressão máxima |
0.7 MPa |
| Pressão mínima |
0.15 MPa |
0.1MPa |
00,05 MPa |
| Temperatura ambiente e do fluido |
- 10 a 60 °C (sem congelamento) |
| Velocidade do pistão |
30 a 800 mm / s |
30 a 700 mm / s |
30 a 600 mm / s |
| Acessórios |
Parafuso de borracha em ambas as extremidades |
| Intervalo ajustável de curso |
0 a 5 mm em comparação com o curso normal |
| Tamanho da porta |
M3 × 0,5 |
M5 × 0,8 |
RC (NPT, PF) 1 / 8 |
| Energia cinética admissível |
0.016J |
0.064J |
0.095J |
0.17J |
0.27J |
0.32J |
Duração padrão (mm)
| Modelo |
Aceleração padrão |
Distância de curso fabricável |
| CXSJ 6 |
10, 20, 30, 40, 50 |
60 a 100 |
| CXSJ 10 |
10, 20, 30, 40, 50, 75 |
80 a 150 |
| CXSJ 15 |
10, 20, 30, 40, 50, 75, 100 |
110 a 150 |
| CXSJ 20, 25, 32 |
110 a 200 |
Tipo de fio de porta
| Nil |
Fios de fibra sintética |
φ 6 a φ 25 |
| Rc 1 / 8 |
φ 32 |
| TN |
NPT 1 / 8 |
| TF |
G 1 / 8 |
Tipo de rolamento
M: Rolamento de deslizamento
L: Rolamento de buchas de esferas
Tubulação
Nível: Padrão (φ 6 a φ 32)
P: Axial (φ 6, φ 10)
Tamanho do furo / curso
| Tamanho do furo |
Aceleração padrão |
| 6 |
10, 20, 30, 40, 50 |
| 10 |
10, 20, 30, 40, 50, 75 |
| 15 |
10, 20, 30, 40, 50, 75, 100 |
| 20 |
| 25 |
| 32 |
Interruptor automático
Nilo: Sem interruptor automático (com ímã incorporado)
Número de interruptores automáticos
Nulo: 2 peças
S: 1 por cento
N: ¥n ¥pcs
Porquê escolher-nos?
1: Diferentes estilos para cada produto e produtos totalmente pneumáticos de série.
2Grande estoque para transporte rápido.
3Forneça informações gratuitas sobre os produtos.
4: Garantia de qualidade fiável e serviço pós-venda activo
5: Alta qualidade com preço competitivo.
P: Pode oferecer as amostras grátis?
A: Sim, Mas depende dos produtos, Por favor, contacte-nos. Ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu âmbito de negócios?
A: O nosso âmbito de actividade éServiço de peças de automação para exportadores com recipiente completo e vendacilindro de ar, tratamento de fontes de ar, válvula solenoide,válvula de ar,válvula motorizadora,válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleode adaptação, manômetroetc.
P:WQue tipos de produtos pode fazer?
R: Podemos fazer muitos tipos de aço inoxidável, Latão, alumínioprocessamento de materiais.como altapressão Válvula / válvula solenoide / válvula elétricaválvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.
P: O produto pode ser feito com o nosso logotipo e marca?
R: Sim, claro que podemos fazer. Somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização se for possível.
P: Pode fornecer produtos de marca de instrumentos pneumáticos e hidráulicos famosos originais?
R: Sim, podemos fornecer como Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
P: Há garantia disponível?
R: Sim, normalmente os produtos são de um ano de garantia de qualidade.
P: O conector está no sistema britânico ou métrico? Qual a diferença entre PT, NPT e fios G?
A: O fio G é cilíndrico e não se sela, exigindo juntas adicionais para evitar vazamentos.e os fios internos e externos tornam-se cada vez mais apertados quando apertadosA vedação é obtida através da deformação dos fios, e o selante ou fita é geralmente utilizado em conjunto para melhorar o efeito de vedação.
O fio G é um tubo cilíndrico recto utilizado para ligações não fechadas; o fio PT é um tubo cônico que depende da deformação e vedação do próprio fio;NPT é também um tubo cônico com um ângulo de perfil do dente de 60 graus, utilizado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: O que causa normalmente o esgotamento das bobinas de válvulas solenoides?
A: Voltagem e hz incorretos, comutação frequente, cabeça do piloto a entrar no líquido, problema do núcleo da válvula e da mola,ambiente Quente, vibrações fortes, etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
| Ponto de foco |
Contramedidas para o ambiente de alta temperatura |
Contramedidas em ambientes extremamente frios |
| Sementes |
Fluoroblast, PTFE |
Nitril de baixa temperatura, borracha de silicone, poliuretano |
| Lubrificação |
Gordura sintética de alta temperatura (baixa volatilidade) |
Gordura de baixa temperatura (baixo ponto de cozimento, baixa viscosidade) |
| Tratamento do ar |
Reforçar o arrefecimento, remoção eficiente da água |
Secagem com ponto de orvalho ultra baixo (tipo de refrigeração + adsorção), rastreamento térmico |
| Componentes metálicos |
Autorização de expansão de reservas |
Selecionar materiais com resistência a baixas temperaturas, evitar fugas devido ao encolhimento a frio |
| Componentes de controlo |
Círculos de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar a condensação a frio |
| Instalação |
Manter longe de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição ao vento e à neve, envolver com materiais de isolamento térmico |
