Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen

Detalhes do produto:
Lugar de origem: China
Marca: NBSANMINSE
Certificação: ISO9001
Número do modelo: QG-Z-40S, QG-Z-50S, QG-Z-62S, QG-Z-76S
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 20 pc
Preço: Negotiation
Detalhes da embalagem: Sacos de plástico, caixas, caixa, pálete ou como o conselho do cliente
Tempo de entrega: negociação
Termos de pagamento: L / C, T / T, Western Union
Habilidade da fonte: negociação

Informação detalhada

Padrão ou não padrão: padrão Pressão: 0 . 3 - 0. 8MPa
Poder: Solenóide Corpo: Alumínio
Diafragma: Diafragma dobro Estrutura: Outras
Materiais: Liga Tamanho do porto: G1-1/2”, G2”, G2-1/2”, G3”
Temperatura dos meios: temperatura normal Media: Outras
Meio: Ar limpo Armadura: 430FR de aço inoxidável
Tipo: Tipo do ângulo direito
Realçar:

hydraulic valve solenoid coil

,

replacement solenoid coil

Descrição de produto

Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen

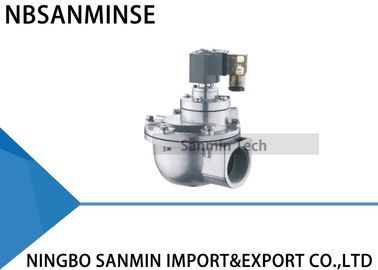

Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen 0

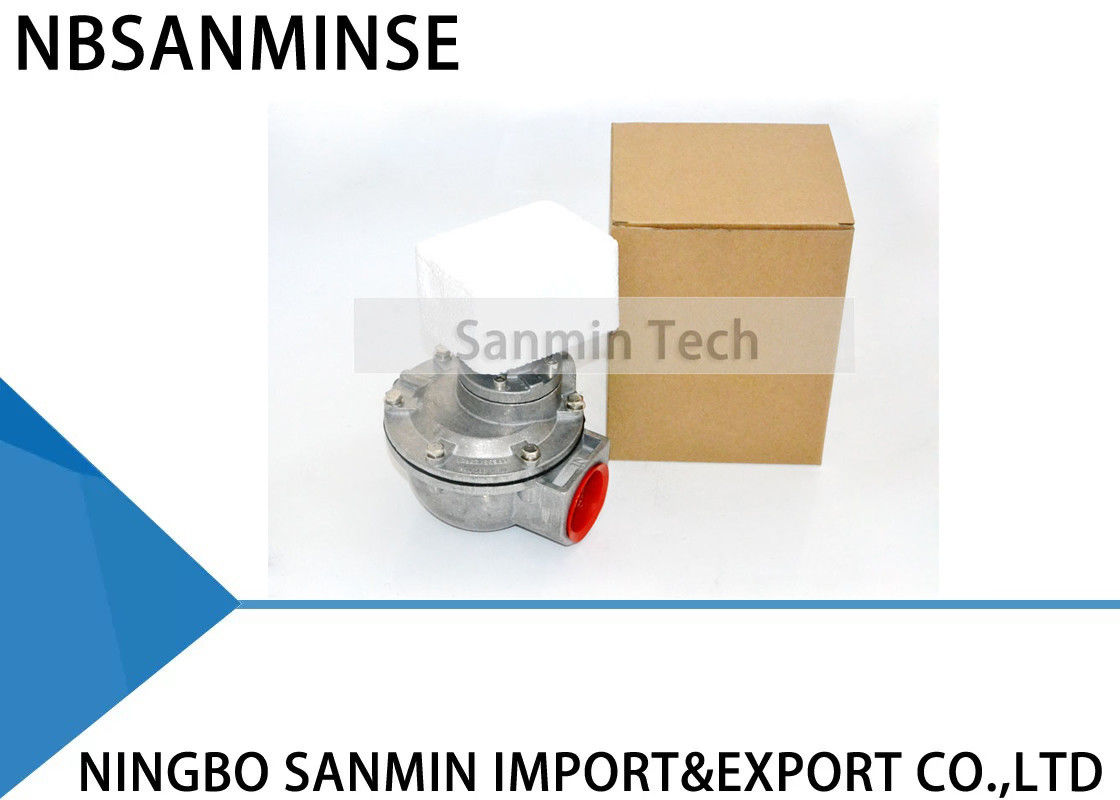

Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen 1

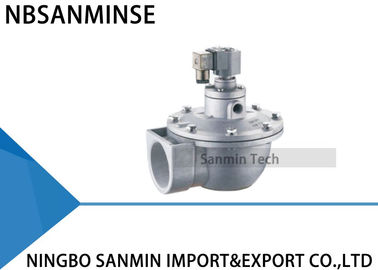

Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen 2

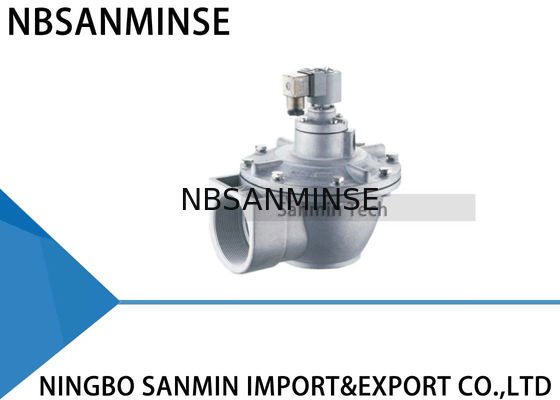

Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen 3

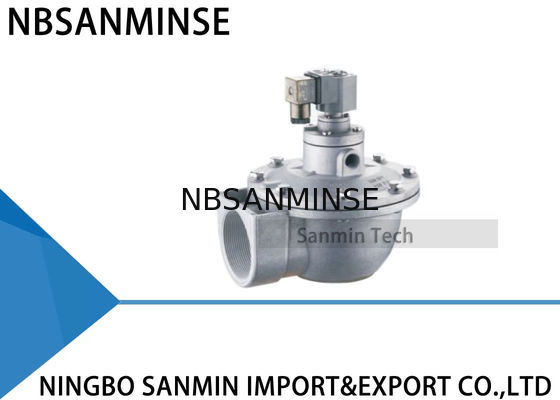

Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen 4

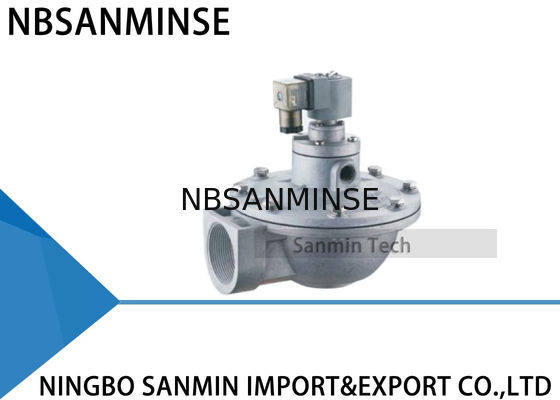

Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen 5

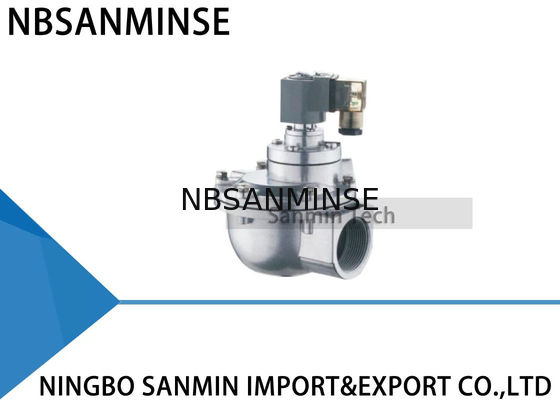

Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen 6

Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen 7

Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen 8

Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen 9

Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen 10

Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen 11

O desempenho e a rentabilidade são essenciais para sistemas do coletor de poeira
Sistemas do coletor de poeira em uma vasta gama de indústrias, incluindo o seguinte:
Processamento concreto
Grão, agricultura e alimentação
Funcionamento do metal (sopro abrasivo)
Transformação de produtos alimentares
Fundições
Farmacêutico

Tamanho:
15 = G1/2”
20 = G3/4”
25 = G1”
35 = G1-1/4”
40 = G1-1/2”
50 = G2”
62 = G2-1/2”
75 = G3”
76 = G3”
89 = G3”
102 = G4”


A válvula do pulso é composta do corpo piloto do alumínio da cabeça, do diafragma e da válvula. A área traseira da cavidade do diafragma é mais grande do que dianteira. O diafragma é mantido na posição fechado devido ao efeito da pressão grande.


O controlador bonde do pulso envia sinais de entrada de modo que a armadura eletromagnética atraia a barra movente. Unclose o furo de equilíbrio para liberar rapidamente o gás da pressão na cavidade traseira do diafragma; o gás da pressão na cavidade dianteira sustenta o diafragma para abrir a passagem e a válvula começa limpar.


O sinal de pulso desaparece e a mola da armadura funciona imediatamente para recomeçar a barra movente para fechar o furo de equilíbrio. O gás da pressão na cavidade traseira do diafragma e do trabalho da mola junto para fechar a passagem que a válvula para de limpar.


O furo de umedecimento no diafragma funciona para umedecer o fluxo de ar quando a barra movente da armadura sustenta equilibrando e para transitar pelo ar à cavidade traseira assim que o furo de equilíbrio estiver fechado para fechar a passagem e para a parar de limpar.



Parâmetro técnico



  Ângulo direito Encaixado Inline Tomada
Projeto-pressão 0.3~0.8MPa 0.2~0.8MPa 0.3~0.8MPa 0.2~1.0MPa
Trabalhar-pressão 0.3~0.6MPa 0.2~0.6MPa 0.3~0.6MPa 0.2~0.6MPa
Temperatura ambiental -25~60℃ personalizado para a mais baixa ou mais alta temperatura
Humidade relativa ≤85%
Meio de funcionamento Ar puro
Tensão AC220V/DC24V/AC110V/AC24V personalizado
Classe da proteção IP65
Vida do diafragma Sobre um milhão de ciclos
Cv/Kv Chame-nos para o detalhe



Construção material



Corpo ADC12 morrem molde
Armadura 430FR de aço inoxidável
Diafragma Nitrilo ou viton
Mola 321 de aço inoxidável
Prendedores 302 de aço inoxidável



Falha e pesquisa de defeitos comuns



Use o período
Fenômenos da falha
Razão possível
Pesquisa de defeitos
Durante a instalação e a comissão
As válvulas não podem tudo ser abertas, mas a parte principal atua.
Verifique a pressão da abóbada do gás ver se é demasiado baixa.
Verifique o escapamento
Algumas válvulas não funcionam, mas as outro são normais.
Verifique a conexão da bobina da válvula e bobine-a
Substitua os acessórios
As válvulas não podem tudo ser fechadas. Há um escapamento. Não há nenhuma maneira de estabelecer uma abóbada do gás.
Y-válvula. Algumas válvulas para a mesma abóbada do gás estão escapando, assim causando o escapamento para todas as válvulas.
Verifique o escapamento
Z-válvula. A entrada da válvula e o focinho de sopro são instalados para trás.
Reinstale
Algumas válvulas não podem ser fechadas. Há um escapamento.
Há alguma sujeira ou os restos na membrana, ii estão obstruindo o núcleo de ferro movente.
Limpe a membrana e certifique-se da membrana esteja completa. Verifique o núcleo de ferro e o fechamento de ar moventes.
Um closing da válvula é lentamente.
O orifício da membrana é obstruído.
Drague o orifício da membrana
Durante o período do uso
Algumas válvulas estão escapando. A membrana não pode fechar-se firmemente e a válvula é sempre a aberto
pouco.
Há alguma sujeira ou os restos na membrana, a parte principal são danificados. O núcleo de ferro movente é obstruído.
Limpe a membrana e certifique-se da parte da membrana esteja completa. Verifique o núcleo de ferro movente e o fechamento de ar. Substitua os acessórios caso necessário.
A bobina está quente e queima-se.
Foi girada sobre durante bastante tiempo.
Verifique a condição de trabalho do sistema de controlo.
A tensão existe mas a válvula não se opera.
A membrana é danificada e o orifício é obstruído.
Substitua os acessórios a tempo.
A temperatura ambiental está abaixo de -20℃. A válvula está escapando e não pode abrir.
A temperatura ambiental é demasiado baixa e é aqui geada na válvula.
Pague a atenção às temperaturas apropriadas da isolação e da manutenção.




Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen 12

Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen 13

Nbsanminse Qg - Z 1-1/2 2 2-1/2 válvula de diafragma substituída 3 polegadas do dobro do coletor de poeira da válvula do pulso do solenoide de Goyen 14
