Produto
Modelo
|
Potência
Adaptador
|
Input
Voltagem
|
Corrente de saída |
Instalação
Distância
|
Em geral
Dimensões
|
Embalagem
Dimensões
|
Netos
Peso
|
Peso bruto |
| O que é? |
L*W*T |
L*W*T |
| FL350 |
0.4 kW |
220V-240V
50 a 60 Hz
Fase única
220V-240V
50 Hz-60 Hz
|
2.1A |
91*145MM |
154*100*145MM |
173*135*172MM |
1.0 kg |
1.2 kg |
| FL350 |
0.75KW |
4A |
91*145MM |
154*100*145MM |
173*135*172MM |
1.1 kg |
10,3 kg |
| FL350 |
1.5KW |
7A |
91*145MM |
154*100*145MM |
173*135*172MM |
1.1 kg |
10,3 kg |
| FL350 |
2.2KW |
9.5A |
91*145MM |
154*100x145MM |
173*135*172MM |
1.1 kg |
10,3 kg |
| FL350 |
3 kW |
11A |
91*145MM |
154*100x145MM |
173*135*172MM |
1.15kg |
1.35kg |
| FL350 |
0.75KW |
380 V a 440 V
50 a 60 Hz
Três fases 220V-240V 50HZ-60HZ
|
2.5A |
91*145MM |
154*100*145MM |
173*135*172MM |
1.1 kg |
10,3 kg |
| FL350 |
1.5KW |
4.1A |
91*145MM |
154*100*145MM |
173*135*172MM |
1.1 kg |
10,3 kg |
| FL350 |
2.2KW |
5.8A |
91*145MM |
154*100*145MM |
173*135*172MM |
1.15kg |
1.35kg |
| FL350 |
3 kW |
7.9A |
91*145MM |
154*100*145MM |
173*135*172MM |
1.2 kg |
1.4 kg |
| FL350 |
4 kW |
9.4A |
112*207MM |
218*215*174MM |
216*175*232MM |
20,3 kg |
2.55kg |
| FL350 |
5.5KW |
12.6A |
112*207MM |
218*215*174MM |
216*175*232MM |
2.35kg |
20,6 kg |
| FL350 |
7.5KW |
16.1A |
112*207MM |
218*215*174MM |
216*175*232MM |
2.35kg |
20,6 kg |
Cablagem de instalação
Características do produto
● Estrutura compacta Características concisas
●Excelente desempenho Qualidade estável
● Função de estabilização da tensão de saída AVR
●Intrada de voltagem larga
● Suporte à exportação de teclados
●Intrada analógica dupla
●Filtro EMC incorporado
● Controlador PID integrado
●Cobre incorporado
Descrição da função do terminal
|
Nome do terminal
|
Utilização do terminal
|
Configuração e Descrição
|
| R |
Fonte de alimentação do inversor:
O modelo 380V está ligado a R,S e T
O modelo de 220 V está ligado a R,S ou R,T
|
O interruptor de ar deve ser utilizado como dispositivo de protecção contra a sobrecorrência na extremidade frontal da fonte de alimentação de entrada do inversor.Selecionar equipamento com sensibilidade superior a 200 mA e tempo de funcionamento superior a 100 ms.
|
| S |
| T |

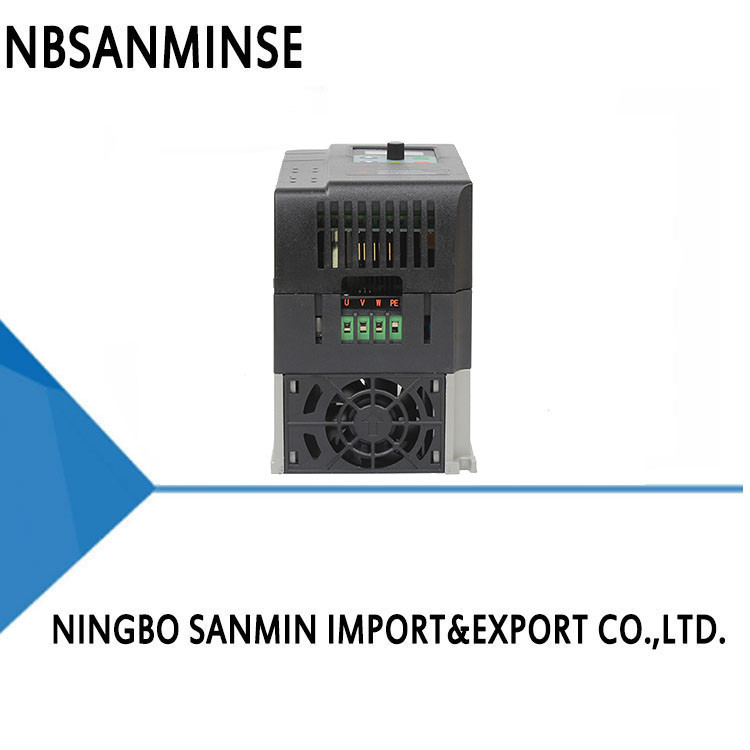

| U, V, W |
Output do inversor, ligado ao motor
|
A fim de reduzir a corrente de fuga, a linha de ligação do motor não deve exceder 50 metros
|
| PE |
colocação em terra
|
O inversor deve estar bem aterrado |
| COM |
Terminal comum de sinalização
|
Potencial zero dos sinais digitais e analógicos
|
| S1 |
Entrada digital S1
|
Através da configuração do parâmetro F9, os padrões de fábrica são para a frente
|
| S2 |
Entrada digital S2
|
Através da configuração do parâmetro F10, o padrão de fábrica é invertido
|
| S3 |
Entrada digital S3
|
Através da configuração do parâmetro F12, o padrão de fábrica é multi-velocidade primeiro
|
| S4 |
Entrada digital S4
|
Através da configuração do parâmetro F13, o padrão de fábrica é de várias velocidades por segundo.
|
| S5 |
Entrada digital S5
|
Através da configuração do parâmetro F14, o padrão de fábrica é a terceira multi-velocidade
|
| GND |
Terminal comum de sinalização
|
Potencial zero do sinal de entrada analógico
|
| AVI |
Entrada de sinal 0-10V
|
0-10V, impedância de entrada: > 50kΩ
|
| 10 V |
Fornecimento de energia do potencialómetro de regulação de frequência
|
10V, máximo10mA +10V, máximo 10mA |
| ACI |
Entrada analógica de 4-20mA
|
Impedância de entrada de 4-20mA: 100 Ω
|
| AO |
sinal de saída analógico
|
Definição dos parâmetros F24 e F25
|
| RA |
Saída do relé
|
Configuração com o parâmetro F14
Capacidade de contacto: AC 250V/3A DC 24V/2A
|
| RB |
| RC |
P: Pode oferecer as amostras grátis?
A: Sim, Mas depende dos produtos, Por favor, contacte-nos. Ina@pneuhydr.com ou whatsapp 0086 15168536055
P: Qual é o seu âmbito de negócios?
A: O nosso âmbito de actividade éServiço de peças de automação para exportadores com recipiente completo e vendacilindro de ar, tratamento de fontes de ar, válvula solenoide,válvula de ar,válvula motorizadora,válvula de latão, válvula hidráulica, cilindro hidráulico, ar e óleode adaptação, manômetroetc.
P:WQue tipos de produtos pode fazer?
R: Podemos fazer muitos tipos de aço inoxidável, Latão, alumínioprocessamento de materiais.como altapressão Válvula / válvula solenoide / válvula elétricaválvula de água/válvula pneumática/cilindro de ar/válvula hidráulica/acumulador hidráulicoprodutos e assim por diante.
P: O produto pode ser feito com o nosso logotipo e marca?
R: Sim, claro que podemos fazer. Somos fornecedores OEM há anos e profissionais para fazer. Mas você precisa nos dar a autorização se for possível.
P: Pode fornecer produtos de marca de instrumentos pneumáticos e hidráulicos famosos originais?
R: Sim, podemos fornecer como Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
P: Há garantia disponível?
R: Sim, normalmente os produtos são de um ano de garantia de qualidade.
P: O conector está no sistema britânico ou métrico? Qual a diferença entre PT, NPT e fios G?
A: O fio G é cilíndrico e não se sela, exigindo juntas adicionais para evitar vazamentos.e os fios internos e externos tornam-se cada vez mais apertados quando apertadosA vedação é obtida através da deformação dos fios, e o selante ou fita é geralmente utilizado em conjunto para melhorar o efeito de vedação.
O fio G é um tubo cilíndrico recto utilizado para ligações não fechadas; o fio PT é um tubo cônico que depende da deformação e vedação do próprio fio;NPT é também um tubo cônico com um ângulo de perfil do dente de 60 graus, utilizado principalmente na América do Norte
P: Como converter unidades de pressão: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: O que causa normalmente o esgotamento das bobinas de válvulas solenoides?
A: Voltagem e hz incorretos, comutação frequente, cabeça do piloto a entrar no líquido, problema do núcleo da válvula e da mola,ambiente Quente, vibrações fortes, etc.
P: O que deve ser observado para componentes pneumáticos em ambientes de alta temperatura ou extremamente frios?
| Ponto de foco |
Contramedidas para o ambiente de alta temperatura |
Contramedidas em ambientes extremamente frios |
| Sementes |
Fluoroblast, PTFE |
Nitril de baixa temperatura, borracha de silicone, poliuretano |
| Lubrificação |
Gordura sintética de alta temperatura (baixa volatilidade) |
Gordura de baixa temperatura (baixo ponto de cozimento, baixa viscosidade) |
| Tratamento do ar |
Reforçar o arrefecimento, remoção eficiente da água |
Secagem com ponto de orvalho ultra baixo (tipo de refrigeração + adsorção), rastreamento térmico |
| Componentes metálicos |
Autorização de expansão de reservas |
Selecionar materiais com resistência a baixas temperaturas, evitar fugas devido ao encolhimento a frio |
| Componentes de controlo |
Círculos de alta resistência ao calor, dissipação de calor, baixo consumo de energia |
Instalar caixas de isolamento, aquecimento local, evitar a condensação a frio |
| Instalação |
Manter longe de fontes de calor, adicionar placas de isolamento térmico |
Evitar exposição ao vento e à neve, envolver com materiais de isolamento térmico |
