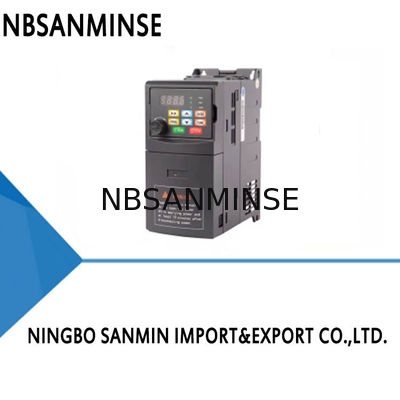

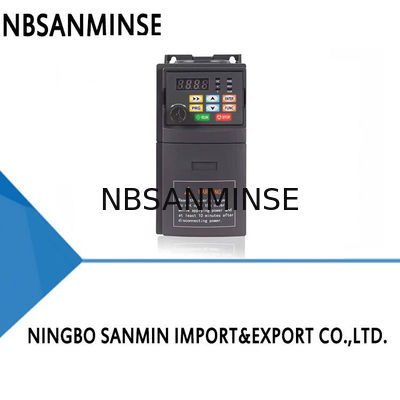

Conversores de frequência universais da série Fl360 Inverter compacto

Dados nominais do conversor de frequência

Fornecimento de energia

Corrente de saída (A)

220V-240V

50 Hz/60 Hz

380 V a 440 V

50 Hz/60 Hz

Terminal

Nome

Utilização do terminal

Configuração e Descrição

Fonte de alimentação do inversor:

O modelo 380V está ligado a R,S e T

O modelo de 220 V está ligado a R,S ou R,T

O interruptor de ar deve ser utilizado como dispositivo de proteção contra a sobrecorrência na extremidade frontal da entrada do inversor.

fonte de alimentação: se for adicionado um interruptor de protecção contra fugas, a fim de evitar um mau funcionamento do interruptor de fugas,Selecionar equipamento com sensibilidade superior a 200 mA e tempo de funcionamento superior a 100 ms.

Output do inversor, ligado ao motor

A fim de reduzir a corrente de fuga, a linha de ligação do motor não deve exceder 50 metros

Terreno

O inversor deve estar bem aterrado

Terminal comum de sinalização

Potencial zero dos sinais digitais e analógicos

Entrada digital X1

Através da configuração do parâmetro F0.19, os padrões de fábrica são adiantados

Entrada digital X2

Através da configuração do parâmetro F0.20, o padrão de fábrica é invertido

Entrada digital X3

Através da configuração do parâmetro F0.21, o padrão de fábrica é multi-velocidade primeiro

Entrada digital X4

Através da configuração do parâmetro F0.22, o padrão de fábrica é de várias velocidades por segundo

Terminal comum de sinalização

Potencial zero do sinal de entrada analógico

Fornecimento de energia de saída do colector aberto

Fornecimento de energia do potencialómetro de regulação de frequência

Saída do colector aberto 1

sinal de entrada analógico

TA,TC

Saída do relé

Tamanho do produto do inversor
