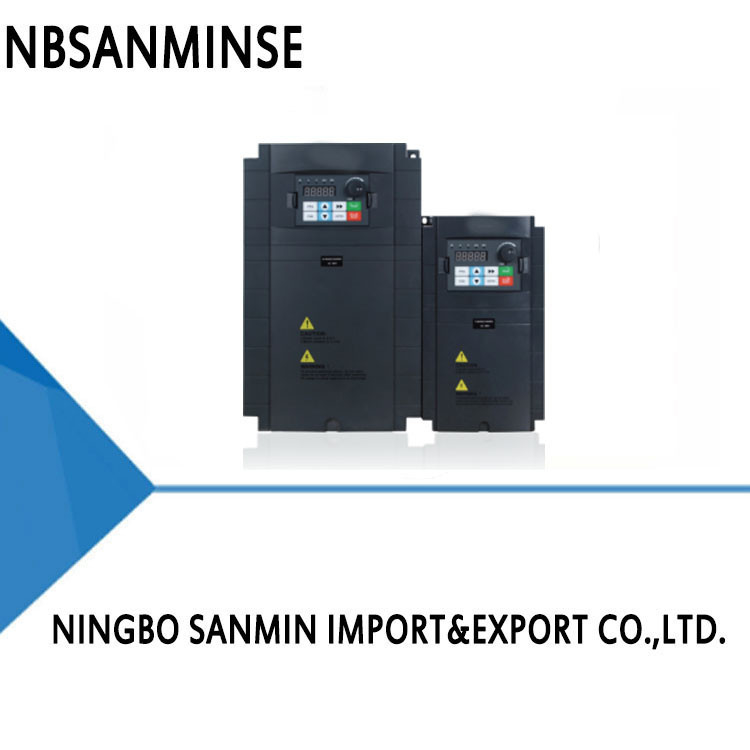

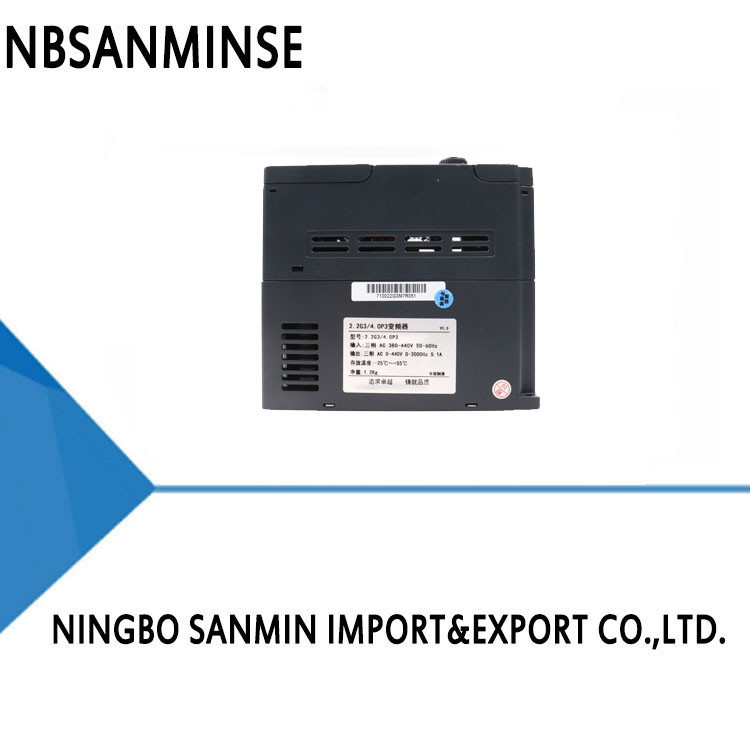

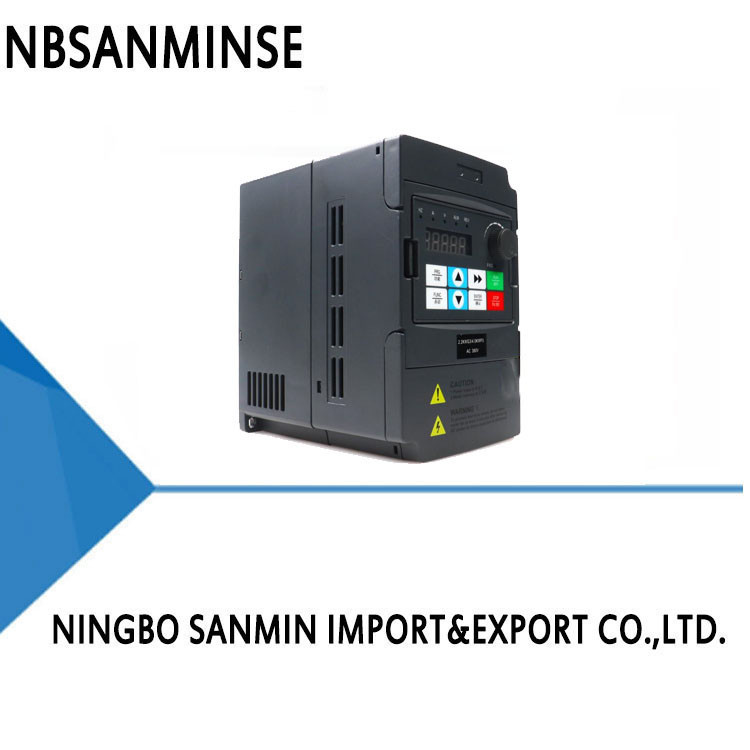

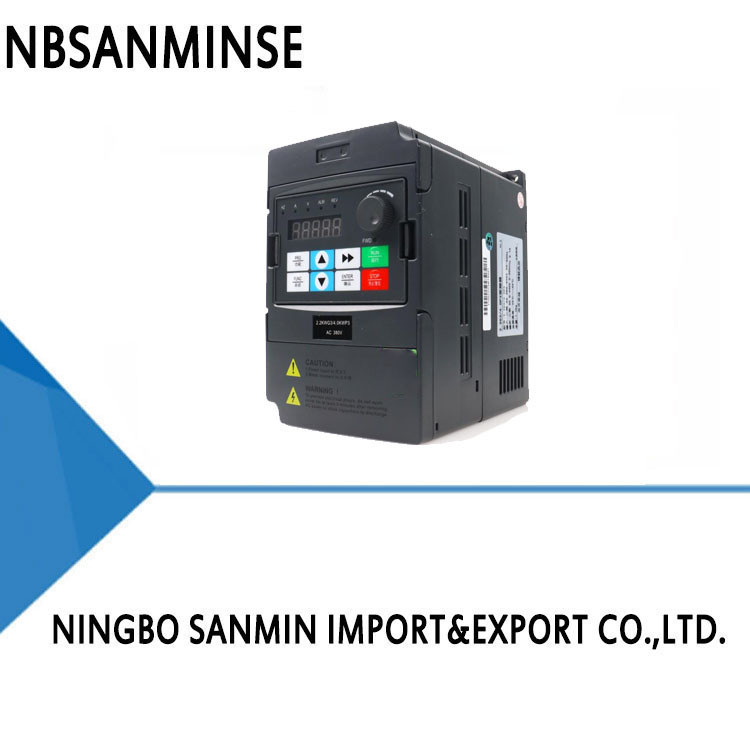

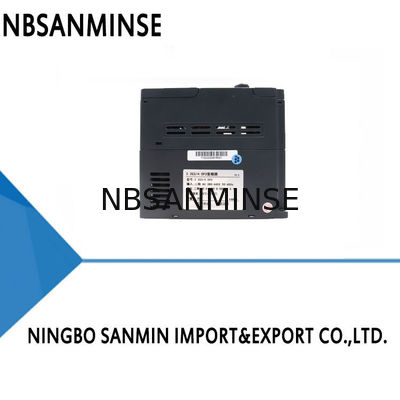

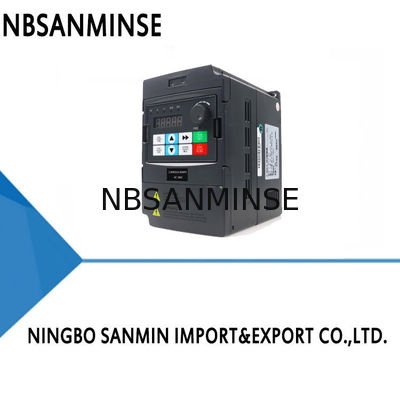

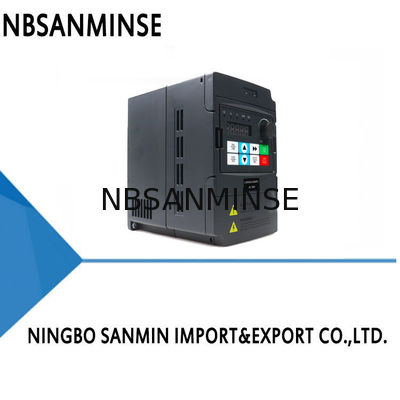

FL710 Series High Performance Vector Inverter

contacto

Inversor vetorial de alto desempenho da série FL710

Quantidade de ordem mínima :	1	Detalhes da embalagem :	Pacote de exportação
Tempo de entrega :	5-30days	Termos de pagamento :	L/C, T/T
Habilidade da fonte :	1000000

Lugar de origem:	China	Marca:	MKFALE
Certificação:	CE	Model Number:	FL710

Informação detalhada
Voltagem de entrada:	220V-240V/380V-440V	Adaptador do poder:	0.75kW - 160 MW
Corrente de saída:	2.1A-304A	Faixa de frequência:	0 Hz - 3000 Hz
Tensão de saída:	0-240V/0-440V	Temperatura de funcionamento:	-20-+50C
Nível de protecção:	Proteção IP54
Destacar:	Inversor vetorial de alto desempenho , Inversor vetorial da série FL710

Descrição de produto

Voltagem de entrada AC220V 0,75KW-5,5KW

Voltagem de entrada AC380V 0,75 kW-450 kW

O inversor da série FL710 é um inversor vetorial de corrente de alto desempenho de uso geral, usado principalmente para controlar e ajustar a velocidade de um motor assíncrono de três fases.Esta série adota tecnologia de controlo de vetores de alto desempenho, baixa velocidade e alto binário de saída, com boas características dinâmicas, capacidade de sobrecarga, maior função programável pelo utilizador e software de monitorização de fundo, função de autocarro de comunicação,suportar uma variedade de PG CARDS, a combinação de funções ricas e fortes, desempenho estável.

Características do produto

●Excelente desempenho de baixa frequência

Algoritmo de controlo do vetor corrente, que permite um binário de partida elevado e uma saída de binário estável a baixas velocidades

●Intrada de voltagem larga

Ampla entrada de tensão, boa resposta ao uso de instabilidade de tensão

●Extensa aplicação

Integra funções de software de aplicação industrial ricas para facilitar a realização de vários requisitos de controlo no local

●Unidade de travagem integrada

Projeto de mecanismo compacto, unidade de travagem incorporada (configuração padrão inferior a 18,5 kW)

● Comunicação RS485

Toda a série de produtos é configurada com a interface de comunicação serial RS485 padrão e adota o protocolo de comunicação Modbus padrão

●Proteção total

Função de proteção abrangente, fácil de lidar com todos os tipos de mutação de carga e ambiente de uso anormal

● Alta segurança

Toda a série de produtos adotam materiais retardantes JCame e alta conexão de circuito principal de alta confiabilidade para garantir a segurança do uso do produto

Informações sobre o produto

Produto Modelo	Potência Adaptador	Input Voltagem	Corrente de saída	Instalação Distância	Em geral Dimensões	Embalagem Dimensões	Peso líquido	Peso bruto
Produto Modelo	Potência Adaptador	Input Voltagem	Corrente de saída	O que é?	LWT	LWT	Peso líquido	Peso bruto
FL710	4 kW	220V-240V 50 a 60 Hz Fase única 220V-240V 50 Hz-60 Hz 380 V a 440 V 50 a 60 Hz Três fases 380 V a 440 V 50 Hz-60 Hz	17A	128*228MM	240140180MM	302185235MM	2.75kg	3.2 kg
FL710	5.5KW		25A	128*228MM	240140180MM	302185235MM	2.85kg	30,3 kg
FL710	0.75KW		2.1A	88*140MM	151100138MM	215142183MM	1.05 kg	10,3 kg
FL710	1.5KW		3.8A	88*140MM	151100138MM	215142183MM	1.05 kg	1.35kg
FL710	2.2 kW		5.1A	88*140MM	151100138MM	215142183MM	1.05 kg	1.35kg
FL710	4 kW		8.5A	128*228MM	240140180MM	302185235MM	2.75kg	3.15kg
FL710	5.5KW		13A	128*228MM	240140180MM	302185235MM	2.85kg	3.25kg
FL710	7.5KW		16A	128*228MM	240140180MM	302185235MM	20,9 kg	3.35kg
FL710	11 kW		24A	128*228MM	240140180MM	302185235MM	30,3 kg	3.45 kg
FL710	15 kW		32A	187*305MM	323205205MM	395285300MM	50,6 kg	6.5 kg
FL710	18.5KW		36A	187*305MM	323205205MM	395285300MM	5.75kg	6.65kg
FL710	22 kW		44A	187*305MM	323205205MM	395285300MM	5.85kg	6.75kg
FL710	30 kW		58A	235*443MM	465285225MM	560385335MM	16.1 kg	170,6 kg
FL710	37 kW		70A	235*443MM	465285225MM	560385335MM	160,3 kg	170,8 kg
FL710	45 kW		90A	235*482MM	510320256MM	605425355MM	22.75kg	240,6 kg
FL710	55 kW		110A	235*482MM	510320256MM	605425355MM	23.05 kg	240,9 kg
FL710	75 kW		152A	240x626MM	650380275MM	765480321MM	37 kg	40.1 kg
FL710	90 kW		172A	240*626MM	650380275MM	765480321MM	37.75kg	41.5 kg
FL710	110 kW		205A	240*626MM	650380275MM	765480321MM	38.5 kg	42.25kg
FL710	132 kW		253A	320*730MM	750495325MM	850595395MM	59.5 kg	69.5 kg
FL710	160 kW		304A	320*730MM	750495325MM	850595395MM	61.5 kg	710,3 kg

Cablagem de instalação

Inversor vetorial de alto desempenho da série FL710 0

Descrição da função do terminal

Terminal Nome	Terminal Utilização	Configuração e Descrição
R	Fonte de alimentação do inversor: O modelo 380V está ligado a R,S e T;O modelo 220V está ligado a R,S ou R,T	O interruptor de ar deve ser utilizado como dispositivo de protecção contra a sobrecorrência na extremidade frontal da fonte de alimentação de entrada do inversor.para evitar um mau funcionamento do interruptor de vazamento, selecione equipamento com sensibilidade superior a 200 mA e tempo de funcionamento superior a 100 ms
S
T
U, V, W	Output do inversor, ligado ao motor	A fim de reduzir a corrente de fuga, a linha de ligação do motor não deve exceder 50 metros"
PE	colocação em terra	O inversor deve estar bem aterrado
X1	A ligação entre X1/X2/X3/X- 4/X5/X6/X7 e COM é eficaz e as outras funções são definidas pelos parâmetros F4.00~F4.06 respectivamente.e também pode ser programado como uma porta de entrada de pulso de alta velocidade, tal como mostrado em F4.06 Descrição da função	Entrada, sinal de nível 0-24v, nível baixo efetivo, 5mA
X2
X3
X4
X5
X6
X7
AI1	Receber entrada analógica de corrente ou de tensão	Intervalo de tensão de entrada: 0-10v Intervalo de corrente de entrada: 0-20ma
AI2	Apenas receber entrada analógica atual	Faixa de tensão de entrada: 0-10v
AO1	sinal de saída analógico 1	Tensão de saída 0-10v DC
AO2	sinal de saída analógico 2	Tensão de saída 0-10v DC
24 V	24 V é a fonte de alimentação comum do terminal de entrada de sinal digital"	Corrente de saída máxima de 200 mA
10 V	10 V é a fonte de alimentação comum para os terminais analógicos de entrada e saída	Corrente de saída máxima 20 mA
COM	Terminal comum de sinalização	Interno isolado com GND
GND	Terminal comum de sinalização	Interno isolado com COM
AVI	Entrada de sinal 0-10V	Entrada de sinal 0-10V
TA	Programável, definido como terminal de saída de relé multifunção, até 99 tipos, ver F5.02 Introdução à função de terminal	TA-TB: normalmente fechado, TA-TC: normalmente aberto Capacidade de contacto: AC 250V/3A DC 24V/2A
TBC
TC

Aplicação na indústria

Máquina série FL710 com seu excelente desempenho e função poderosa é amplamente utilizado no projeto de regulação de velocidade de equipamentos e requisitos de automação, tais como têxteis, fabricação de papel, desenho,Máquinas-ferramentas, embalagens, alimentos, ventiladores, bombas de água e outras indústrias. Inversor vetorial de alto desempenho da série FL710 1
