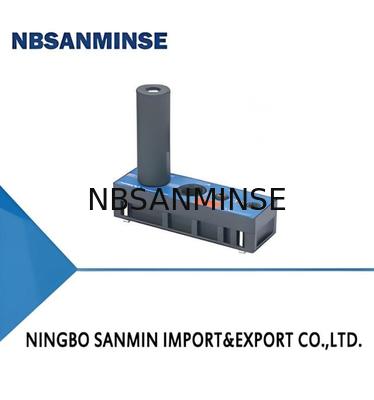

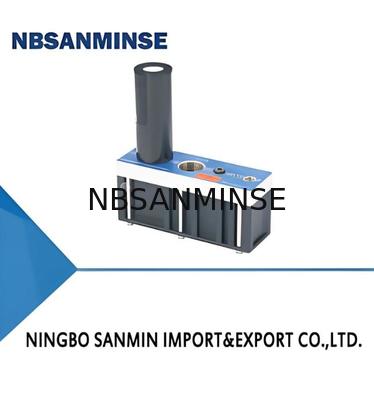

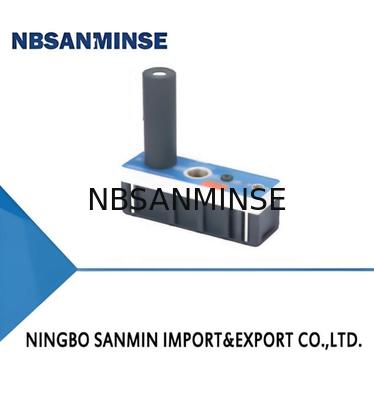

AM/AL/AH Series Multistage Vacuum Generator
AM/AL/AH Series Multistage Vacuum Generator
contacto

Gerador de vácuo de vários estágios da série AM/AL/AH

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Marca: NBSANMINSE
Model Number: AM25L

Informação detalhada
Rated air supplypressure bar: 6.0 Max. vacuumlevel -kPa: 81
Max. vacuumflow NL/min: 360 Air consumption NL/min: 105
Noise level dB(A): 81

Descrição de produto

Características
◇ Design de bicos de vários estágios com eficiência energética
◇ Tem uma capacidade de sucção muito forte
◇ Uma variedade de especificações de porta de suprimento de ar e porta a vácuo
◇ O sistema de economia de energia (s) é opcional
Vantagens
◇ Evacuação rápida na faixa de baixo nível de vácuo, reduza o custo e reduza
ciclo de trabalho
◇ Pode produzir um grande fluxo de vácuo, manusear todas as peças porosas rapidamente
e com segurança
◇ Diferentes especificações de threads podem ser usadas
◇ Salvar o consumo de ar comprimido ao manusear peças de trabalho herméticas
Aplicações
◇ O gerador de vácuo de vários estágios é adequado para lidar com caixas,
materiais de embalagem e porosos
◇ Usado para ações de trabalho que requerem fluxo de vácuo de large, evacuação rápida
e menos consumo de ar
Gerador de vácuo de vários estágios da série AM/AL/AH 0
Estrutura
◇(1) o corpo principal
◇ (2) Porta de detecção de vácuo
◇ (3) silenciador
◇ (4) aPorta de suprimento de infravermelho
◇ (5) Suporte de montagem
◇ (6) esSistema de economia de energia
Gerador de vácuo de vários estágios da série AM/AL/AH 1
SOU  25L  -ANÚNCIO  -N / D  -Es
①    ②        ③     ④      ⑤      ⑥
①Series ② Especificação ③Connection Place ④5Ealing ⑤ Válvula de não retorno   ⑥ Dispositivo de controle
AM-UNIVERSALTYPE 25L 50L 75L D N-nbr NIL-Default, sem não-rastrenval   Nil-Default, sem
(-92kpa) 100L 125L 150L B E-EPDM A--com não-returnvave   contoldVice
Al-Large Wacuum Flowtype 255075  ANÚNCIO FURO F-FUOINE Ber   Sistema de Savings de Energia B.
(-81kpa) 100125150  E

  Somente para AM-25L/50L
AH-High Vacuumlevel Tipo 40120 (Referência à Tabela 1)

  AL-25/50
(-100.8kpa)



  AH-40
Placa de conexão Tabela 1
 Conexão
  placa		 Ar fornecer porta( ')Vácuo porta( )Escape porta( Conexão
placa  material		 Aplicável vácuo gene rator
 D NPSF1/8 G3/4 G3/4 PPS AM25-100, AL25-100, AH40-120
 B NPSF1/8 Npt3/4 Npt3/4 PPS
 ANÚNCIO G1/4 G3/4 G3/4 Liga de alumínio
 E Npt1/4 Npt3/4 Npt3/4 Liga de alumínio
 D G1/4 G1 G1 PPS AM125-150, AL125-150
 B Npt1/4 Npt1 ' Npt1 ' PPS
 ANÚNCIO G1/4 G1 G1 Liga de alumínio
 E Npt1/4 NPT¹* NPT¹* Liga de alumínio
Série de seleção
  Modelo/
  Especificação		 25L 50l 75L 100l 125L 150L
  Am □ -dn AM25L-DN AM50L-DN AM75L-DN AM100L-DN AM125L-DN AM150L-DN
  Am □ -DNA AM25L-DNA AM50L-DNA AM75L-DNA AM100L-DNA AM125L-DNA AM150L-DNA
  AM □ -DNA-ES AM25L-DNA-ES AM50L-DNA-ES



  Am □ -bn AM25L-BN AM50L-BN AM75L-BN AM100L-BN AM125L-BN AM150L-BN
  Am □ -bna AM25L-BNA AM50L-BNA AM75L-BNA AM100L-BNA AM125L-BNA AM150L-BNA
  Am □ -ad-n AM25L-AD-N Am50l-ad-n AM75L-AD-N AM100L-AD-N AM125L-AD-N AM150L-AD-N
  Am □ -ad-na AM25L-AD-NA AM50L-AD-NA AM75L-AD-NA AM100L-AD-NA AM125L-AD-NA AM150L-AD-NA
  Am □ -ad-na-e5 AM25L-AD-NA-ES AM50L-AD-NA-ES



  Am □ -en AM25L-en Am50l-en AM75L-en AM100L-EN AM125L-en AM150L-EN
  Am □ -ena AM25L-ANE AM50L-ANE AM75L-ANE AM100L-ANE AM125L-ANE AM150L-ANE
Série de seleção
Modelo/
Especificação		 25  50  75  100  125  150
Al □ -dn AL25-DN AL50-DN AL75-DN AL100-DN AL125-DN AL150-DN
AL □ -DNA AL25-DNA Al50-DNA AL75-DNA AL100-DNA AL125-DNA AL150-DNA
AL □ -DNA-ES AL25-DNA-ES Al50-DNA-es



AL □ -BN AL25-BN AL50-BN AL75-BN AL100-BN AL125-BN AL150-BN
AL □ -BNA AL25-BNA AL50-BNA AL75-BNA AL100-BNA AL125-BNA AL150-BNA
AL □ -Ad-N AL25-AD-N AL50-AD-N AL75-AD-N AL100-AD-N AL125-AD-N AL150-AD-N
AL □ -Ad-NA AL25-AD-NA AL50-AD-NA AL75-AD-NA AL100-AD-NA AL125-AD-NA AL150-AD-NA
Al □ -ad-na-es AL25-AD-NA-ES AL50-AD-NA-ES ·


Al □ -en AL25-en AL50-en AL75-en AL100-en AL125-en AL150-EN
Al □ -ena AL25-ANE AL50-ANE AL75-ANE AL100-ANE AL125-ANE AL150-ANE
Seleção -ah Series
Modelo/
Especificação		 40  120
Aho-dn AH40-DN AH120-DN
AHO-DNA AH40-DNA AH120-DNA
AH □ -DNA-ES AH40-DNA-ES
AH □ -BN AH40-BN AH120-BN
AH □ -BNA AH40-BNA AH120-BNA
AH □ -Ad-N AH40-AD-N AH120-AD-N
Ah □ -ad-na AH40-AD-NA AH120-AD-NA
Ah □ -ad-na-es AH40-AD-NA-ES
Ah □ -en AH40-en AH120-EN
Aho-Ana AH40-ANE AH120-ANE
Parâmetros técnicos
Modelo Avaliado ar
fornecer prevê
bar		 Máx.
Vacuumlevel
-kra		 Máx
vácuo fluxo
Nl/min		 Ar
consumo
Nl/min		 Barulho
nível
dB (a)		 Trabalhando
temperamento
℃		 Peso
9		 Recom
(Mangueira exterior dia.
AirSupply porta		 consertado mangueira dia.mm
(Conectado mangueira Innerdia.)
Vácuo porta
AL25 6.0  81  360  105  81  -10 ~ 80 675  φ8 φ19
Al50 6.0  81  640  215  81  -10 ~ 80 675  φ10 φ19
AL75 6.0  81  850  320  81  -10 ~ 80 837  φ10 φ25
AL100 6.0  81  990  390  82  -10 ~ 80 837  φ10 φ25
AL125 6.0  81  1.170 480  82  -10 ~ 80 1.075 φ12 φ32
AL150 6.0  81  1.230 620  81  -10 ~ 80 1.075 φ12 φ32
AH40 6.0  99.8  150  155  81  -10 ~ 80 675  φ10 φ19
AH120 6.0  100.8  530  440  81  -10 ~ 80 837  φ12 φ19
Parâmetros técnicos
Modelo Ratelair
pressão de suprimento
bar		 Máx.
vácuo nível
-kpa		 Máx.
vácuo fluxo
Nl/min		 Ar
consumo
Nl/min		 Barulho
nível
dB (a)		 Trabalhando
temperatura
℃		 Peso
g		       Recom
(Enxada Auterdia.
AirSupplyport		 Mendedhoseda.mm
(Mredhoseinner dia.)
Vacuumport
AM25L 3.4  92  360  116  80  -10 ~ 80 675  φ8 φ19
AM50L 3.4  92  600  230  81  -10 ~ 80 675  φ8 φ19
AM75L 3.4  92  760  365  81  -10 ~ 80 837  φ10 φ25
AM100L 3.4  92  850  445  81  -10 ~ 80 837  φ10 φ25
AM125L 3.4  92  1.150 545  82  -10 ~ 80 1.075 φ12 φ32
AM150L 3.4  92  1.200 655  82  -10 ~ 80 1.075 φ12 φ32
AM25L 6.0  89  420  185  80  -10 ~ 80 675  φ8 φ19
AM50L 6.0  89  700  370  81  -10 ~ 80 675  φ8 φ19
AM75L 6.0  89  950  610  81  -10 ~ 80 837  φ10 φ25
AM100L 6.0  89  1.010 720  81  -10 ~ 80 837  φ10 φ25
AM125L 6.0  89  1.400 780  82  -10 ~ 80 1.075 φ12 φ32
AM150L 6.0  89  1.500 810  82  -10 ~ 80 1.075 φ12 φ32
Fluxo de vácuo (NL/min) em diferentes níveis de vácuo (-kpa)
Modelo Ar fornecer
pressão
bar		         Ar
consumo
    Nl/min		 0  10  20  30  40  50  60  70  80  90  Máx.
vácuo  nível
-kpa
AM25L 3.4  116  360  180  115  80  43  30  22.5  15.5  7.5  21.2  92
AM50L 3.4  230  600  320  250  135  75  60  46  30  13  1.5  92
AM75L 3.4  365  760  445  340  175  110  85  70  43  20  1.8  92
AM100L 3.4  445  850  550  430  280  145  115  85  60  28  2.2  92
AM125L 3.4  545  1.150 760  530  350  180  148  115  78  34.5  3.5  92
AM150L 3.4  655  1.200 830  550  360  215  170  130  90  36  5  92
AM25L 6.0  185  420  240  125  100  82  65  38  12.5  3.5  - 89
AM50L 6.0  370  700  510  290  195  160  115  70  22  8  - 89
AM75L 6.0  610  950  710  380  285  230  170  100  32  11
89
AM100L 6.0  720  1.010 800  460  385  310  215  125  42  15.5  - 89
AM125L 6.0  780  1.400 1.120 560  490  355  260  150  50  25  - 89
AM150L 6.0  810  1.500 1.110 630  560  385  315  210  65  26  - 89
Gerador de vácuo de vários estágios da série AM/AL/AH 2
ETempo de saída (S/L) para atingir diferentes níveis de vácuo (-kpa)
Modelo AirSupply
pressão
bar		 Ar
consumo
Nl/min		   10  20    30  40    50    60  70    80  90  Máx.
vácuo  nível
-kpa
AM25L 3.4  116  0,022  0,060  0,110  0,210  0,400  0,650  0,950  1.600  4.000  92
AM50L 3.4  230  0,014  0,031  0,060  0,100  0,200  0,340  0,500  0,800  2.500  92
AM75L 3.4  365  0,012  0,029  0,058  0,095  0,180  0,310  0,460  0,890  1.500  92
AM100L 3.4  445  0,010  0,025  0,043  0,075  0,110  0,190  0,270  0,450  1.200  92
AM125L 3.4  545  0,006  0,015  0,029  0,052  0,085  0,145  0,202  0,330  1,00  92
AM150L 3.4  655  0,005  0,013  0,027  0,045  0,070  0,105  0,230  0,460  0,900  92
AM25L 6.0  185  0,018  0,050  0,080  0,018  0,250  0,400  0,620  1.550
89
AM50L 6.0  370  0,010  0,022  0,048  0,080  0,110  0,200  0,350  0,780
89
AM75L 6.0  610  0,009  0,019  0,045  0,075  0,130  0,180  0,310  0,700
89
AM100L 6.0  720  0,007  0,018  0,038  0,055  0,080  0,120  0,190  0,470
89
AM125L 6.0  780  0,005  0,013  0,026  0,045  0,062  0,115  0,194  0,560
89
AM150L 6.0  810  0,003  0,009  0,014  0,03  0,060  0,095  0,200  0,800  - 89
Gerador de vácuo de vários estágios da série AM/AL/AH 3
Fluxo de vácuo (NL/min) em diferentes níveis de vácuo (-kpa)
Modelo AirSupply
pressão
bar		 Ar
consumo
Nl/min		 0  10  20  30  40  50  60  70  Máx.
Vacuumlevel
-kpa
AL25 6.0  105  360  196  135  85  45  36  27  17  81
Al50 6.0  215  640  320  205  145  95  65  45  25  81
AL75 6.0  320  850  430  320  190  130  105  65  40  81
AL100 6.0  390  990  580  460  300  185  130  95  52  81
AL125 6.0  480  1.170 720  541  350  200  150  125  65  81
AL150 6.0  620  1.230 760  560  410  210  160  148  85  81
Tempo de evacuação (S/L) para atingir diferentes níveis de vácuo (-kpa)
Modelo Ar fornecer
pressão
bar		 Ar
consumo
Nl/min		   10  20  30  40  50  60  70  Máx.
vácuo  nível
-kpa
AL25 6.0  105  0,030  0,060  0,100  0,200  0,390  0,580  0,870  81
Al50 6.0  215  0,018  0,039  0,066  0,120  0,200  0,310  0,510  81
AL75 6.0  320  0,010  0,020  0,040  0,080  0,120  0,200  0,310  81
AL100 6.0  390  0,008  0,017  0,032  0,050  0,090  0,130  0,220  81
AL125 6.0  480  0,006  0,016  0,026  0,045  0,078  0,110  0,180  81
AL150 6.0  620  0,005  0,014  0,024  0,040  0,071  0,100  0,160  81
Gerador de vácuo de vários estágios da série AM/AL/AH 4
Fluxo de vácuo (NL/min) em diferentes níveis de vácuo (-kpa)
Modelo Ar  fornecer
pressão
bar		 Ar
consumo
Nl/min		 0  10  20  30  40  50  60  70  80  90  99       Máx.
vácuo  nível
       -kpa
AH40 6.0  155  150  145  105  52.5  27.5  20.5  15.0  8.5  5.5  3.0  0,2  99.8
AH120 6.0  440  530  420  265  141.0  85.0  65.0  45.0  33.0  21.5  6.0  0,5  100.8
Tempo de evacuação (S/L) para atingir diferentes níveis de vácuo (-kpa)
Modelo Ar  fornecer
pressão
bar		         Ar
consumo
    Nl/min		 10  20  30  40  50  60  70  80  90  99         Máx.
vácuo  nível
      -kpa
AH40 6.0  155440  0,04  0,08  0,18  0,32
0,14		 0,64  1,30  1.80  2.60  3.90  9.8  99.8
AH120 6.0  0,02  0,04  0,08  0,25  0,38  0,66  1.08  3.60  8.5  100.8
Gerador de vácuo de vários estágios da série AM/AL/AH 5Gerador de vácuo de vários estágios da série AM/AL/AH 6Gerador de vácuo de vários estágios da série AM/AL/AH 7
◇ Nota: O kit de acessórios de montagem inclui 2 suportes do tipo L e 4 parafusos para a placa de conexão B e E
