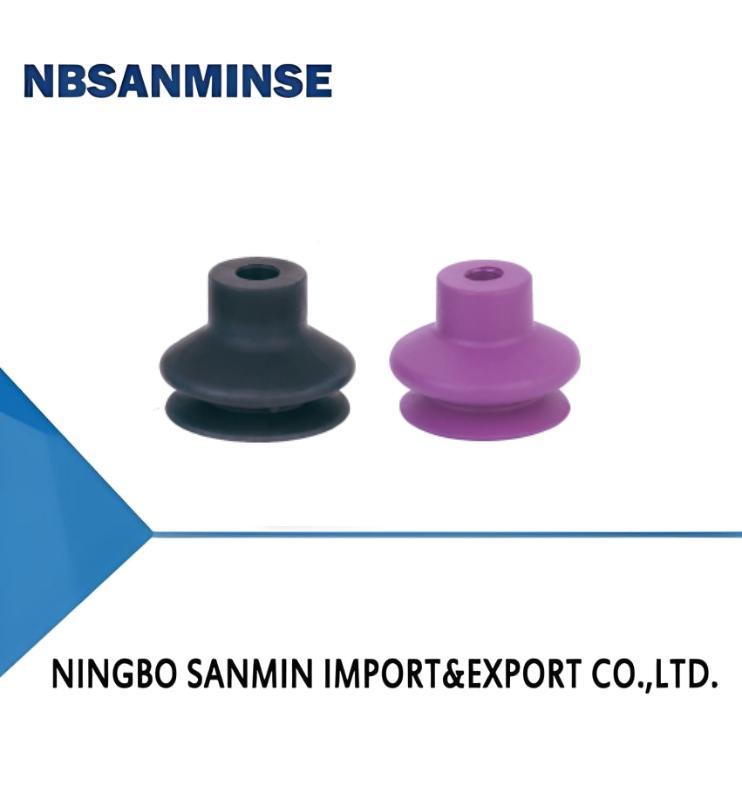

SBA série 1.5 Bellows Sucção Cup

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Marca:	NBSANMINSE
Model Number:	SBA6

Informação detalhada
Pull-out force N:	1.4	Inner volume cm³:	0.1
Min. curved radius of workpiece mm:	2	Recommended hose dia. mm:	4
MPQ pcs:	10

Descrição de produto

Características

◇ 1.5 Foles

◇ Material especial com alta resistência à temperatura é opcional

◇ Vários tamanhos para opção

Vantagens

◇ Fácil de se ajustar à superfície irregular da peça, tem efeito de amortecimento

◇ Pode manusear peças com alta temperatura

◇ A montagem pode ser usada repetidamente, reduzindo muito o custo do cliente

◇ Adequado para peças com diferentes tamanhos e formatos

Aplicações

◇ Manuseio de peças com superfície irregular, como cartão,

papelão, peça arqueada, tubo, etc.

◇ Manuseio de peças de injeção plástica de alta temperatura, chapa metálica,

vidro, etc.

◇ Manuseio de placa de madeira lisa, placa de aço lisa e assim por diante

Estrutura

◇ 1.5 Foles, curso de compressão grande

◇ Ventosa e encaixe são design de estrutura dividida, peças de desgaste

podem ser substituídas separadamente

◇ Plugue sem marca é opcional, para agarrar sem qualquer marca

SBA 33 N-G2M -PK
① ③ ④ ⑤
①Série	②Diâmetro		③Material e Dureza		④Rosca de conexão		⑤Especificação especial
SBA	6 -φ6mm	27-φ27mm	N -NBR	55	Nil -Somente ventosa		Nil-Tipo padrão
	11-φ11mm	33-中33mm	Ws-Silicone branco	50	M5M-M5×0.8 rosca macho		PK-Com plugue sem marca
	14-φ14mm	43-中43mm	HD-Alta temperatura/Sem marca	60	G1M-G1/8 rosca macho
	16-φ16mm	53-中53mm	NR-Borracha natural	40	G2M-G1/4 rosca macho
	20-中20mm	63-中63mm			M5F-M5×0.8 rosca fêmea
	22-中22mm	78-中78mm			G1F-G1/8 rosca fêmea
	25-中25mm				G2F-G1/4 rosca fêmea
Seleção
Modelo		Conexão rosca M-Macho rosca				F-Fêmea rosca
SBA6□		SBA6□-M5M				SBA6□-M5F
SBA11□		5BA11□-M5M SBA11□-G1M				5BA11□-M5F 5BA11□-G1F
SBA14□		SBA14□-M5M SBA14□-G1M				SBA14□-M5F SBA14□-G1F
SBA¹6 □		SBA16□-M5M SBA16□-G1M				5BA16□-M5F 5BA16□-G1F
SBA20□		SBA20□-M5M SBA20□-G1M				SBA20□-M5F SBA20□-G1F
SBA22□		5BA22□-M5M SBA22□-G1M				5BA22□-M5F 5BA22□-G1F
SBA25□		SBA25□-M5M SBA25□-G1M				SBA25□-M5F SBA25□-G1F
SBA27□		5BA27□-G2M				5BA27□-G2F
SBA33□		SBA33□-G2M				SBA33□-G2F
SBA43□		5BA43□-G2M				SBA43□-G2F
SBA53□		5BA53□-G2M				SBA53□-G2F
SBA63□		5BA63□-G2M				SBA63□-G2F
SBA78□		SBA78□-G2M				SBA78□-G2F

Seleção - Com plugue sem marca
Modelo		M-Macho rosca			F-Fêmea rosca
SBA11□-PK SBA14□-PK		SBA11□-M5M-PK SBA11□-G1M-PK			SBA11□-M5F-PK SBA11□-G1F-PK
		5BA14□-M5M-PK SBA14□-G1M-PK			5BA14□-M5F-PK 5BA14□-G1F-PK
SBA16□-PK		5BA16□-M5M-PK SBA16□-G1M-PK			5BA16□-M5F-PK SBA16□-G1F-PK
SBA20□-PK		SBA20□-M5M-PK SBA20□-G1M-PK			SBA20□-M5F-PK 5BA20□-G1F-PK
SBA22□-PK		SBA22□-M5M-PK SBA22□-G1M-PK			SBA22□-M5F-PK SBA22□-G1F-PK
SBA25□-PK		5BA25□-M5M-PK SBA25□-G1M-PK			5BA25□-M5F-PK 5BA25□-G1F-PK
SBA27□-PK		SBA27□-G2M-PK			5BA27□-G2F-PK
SBA33□-PK		5BA33□-G2M-PK			5BA33□-G2F-PK
SBA43□-PK SBA53□-PK		SBA43□-G2M-PK			5BA43□-G2F-PK
		5BA53□-G2M-PK			5BA53□-G2F-PK
Parâmetros técnicos
Modelo	Força de extração N		Volume interno cm³	Min.curvatura raio da peça mm	Peso 9	Mangueira recomendada diâmetro mm	MPQ pcs
SBA6	1.4		0.1	2	0.2	4	10
SBA11	3.8		0.2	10	1.0	6	10
SBA14	5.0		0.4	13	1.1	6	10
SBA16	6.7		0.8	20	1.4	6	10
SBA20	10.7		1.2	30	1.5	6	5
SBA22	15.2		1.4	25	2.2	6	5
SBA25	17.3		3.2	20	3.1	6	5
SBA27	24.0		3.4	23	4.7	6	5
SBA33 SBA43	39.6		4.8	40	7.2	6	5
	64.5		11.4	60	11.9	6	5
SBA53 SBA63 SBA78	95.0		26.0	75	20.2	8	1
	135.0		44.0	75	25.5	8	1
	218.0		76.0	70	52.6	8	1

◇ Nota: Testando o nível de vácuo -60kPa, peça com superfície lisa e limpa. Os dados da força de extração acima são calculados sem considerar o fator de segurança.

Os dados podem ser diferentes de acordo com as diferentes superfícies das peças. Recomenda-se que o comprimento da mangueira de vácuo seja o mais curto possível, no máximo 2m SBA série 1.5 Bellows Sucção Cup 2
